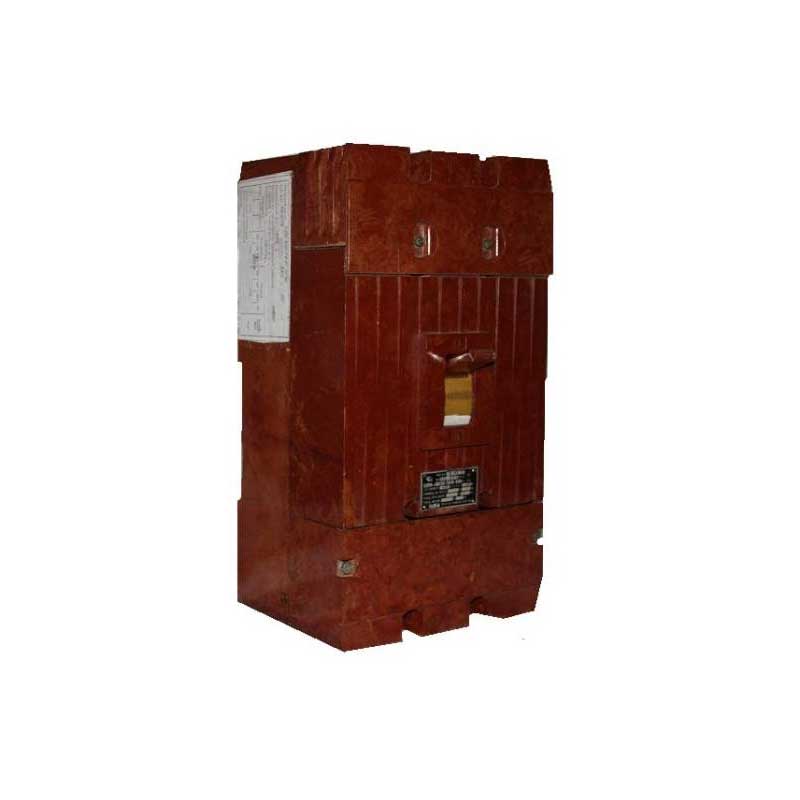

Выключатель А3790

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Выключатели А3790 предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях в цепях с номинальным напряжением до 440 В постоянного тока, до 660 В переменного тока частотой 50 или 60 Гц, нечастых оперативных коммутаций электрических цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины.

Выключатели допускают нечастые пуски короткозамкнутых асинхронных электродвигателей.

Условия эксплуатации

Выключатели в зависимости от исполнения предназначены для эксплуатации в районах с умеренным, тропическим или холодным климатом в следующих условиях:

  • высота над уровнем моря — не более 1000 м, допускается эксплуатация на высоте до 2000 м, при этом нагрузка должна быть снижена на 10%;
  • окружающая среда — невзрывоопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу выключателей, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная водяными парами;
  • место установки выключателя — защищенное от попадания воды, масла, эмульсии и т. п.;
  • отсутствие непосредственного воздействия солнечной и радиоактивной радиации.
Технические характеристики
Степень защиты IР20
Крепление болт
Сечение присоединяемого провода, мм2. 16…70
Число полюсов 2;3
Номинальный ток, А 630

Уставки расцепителя по токам перегрузки, А

  • переменного тока
  • постоянного тока
  • на переменном токе
  • на постоянном токе
400; 630
0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1 Iн
0,63; 0,8; 1,0 Iн
Уставки расцепителя по токам короткого замыкания: 2; 3; 5; 7; 10 Iн
2; 4; 6 Iн
Уставки электромагнитных расцепителей (для автоматов только с э/м расцепителями), А — 2500; 3200; 4000;5000; 6300
Номинальное напряжение, В
  • переменного тока
  • постоянного тока
660
440
Предельная коммутационная способность, кА
при 380 В
при 660 В
 75
 55
Дополнительные сборочные единицы и принадлежности:
Свободные контакты переменного тока, В -110; 220; 380; 440
Независимый расцепитель постоянного тока, В — 110; 220
Ручной дистанционный привод переменного тока, В — 127; 220; 230; 240; 380; 440; 660
Электромагнитный привод постоянного тока, В — 110; 220
