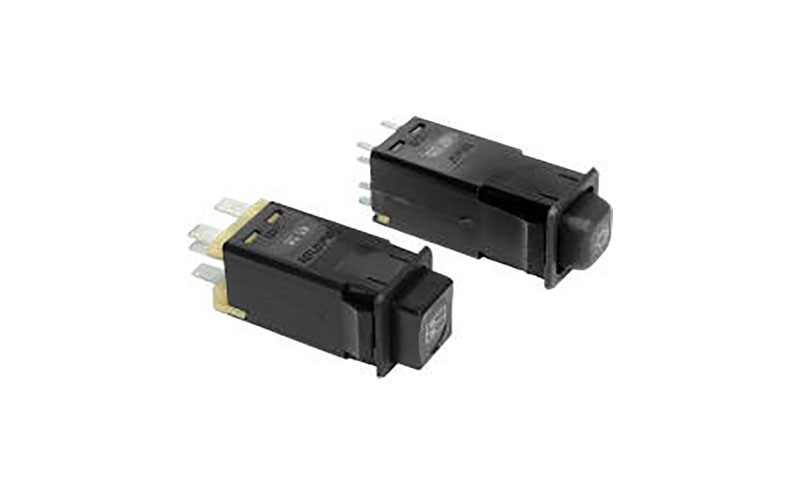

Выключатели кнопочные типа ВКн97

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Выключатели кнопочные типа ВКн97.

Выключатель ВКн97(ВКн97Ш, ВКн97ШС, ВКн97ШУ, ВКн97У).ХХ.ХХ.24(12)ПР1к(з,ж,о)
ВШУК.640109.004 ТУ, где:
ВКн97 - тип выключателя;
Ш - ширина вывода 6,3 мм;
при отсутствии буквы - 2,8 мм;
С - наличие светодиода;
У - укороченный по высоте;
при отсутствии буквы - обычной высоты;
ХХ - номер электрической схемы приведен н7а странице типоконструкции выключателя;
ХХ - номер символа на кнопке в соответствии с табл. 6;
24(12) - номинальное рабочее напряжение, В;
П - символ на кнопке выполнен двойным прессованием;
при отсутствии буквы - тиснением краской (для ВКн97ШС не применяется);
Р - указывается в зависимости от посадочного места под выключатель (см. рисунки);
1 - форма кнопки прямоугольная;
при отсутствие буквы - квадратная;
к (з, ж, о) - цвет подсветки светофильтра или свечения светодиода: к - красный; з - зеленый; ж - желтый; о - оранжевый;
ВШУК.640109.004 ТУ - обозначение технических условий;
Выключатели работают в условиях умеренного и тропического климата.
Типономиналы выключателя приведены в табл. 1 - 5.

Технические характеристики

  • Ток, А, не более 9
    при номинальном напряжении, В 24 или 12;
  • Допускается работа выключателей под напряжением до 30 В
    без превышения допустимой коммутируемой мощности;
  • Коммутируемая мощность, Вт, не более:
    • ВКн97 для электрических схем 03, 04, 06, 13, 14 216;
    • ВК7н97Ш для электрических схем 21, 22, 23, 29, 41, 42, 43, 49 216;
    • ВКн97ШС для электрических схем 61, 62, 63, 71, 72, 73 216;
    • ВКн97ШУ для электрических схем 21, 22, 23, 29, 41, 42, 43, 49 216;
    • для остальных электрических схем 150.
  • Падение напряжения на контактах, мВ/А, не более 10;
  • Электрическая прочность изоляции, В, не менее:
    • для ВКн97 1000;
    • для остальных 550.
  • Сопротивление изоляции, МОм, не менее 10;
  • Усилие включения, Н, не более:
    • для ВКн97, ВКн97У аварийной сигнализации 25;
    • для остальных 20.
  • Количество циклов включений (переключений) в зависимости от электрической схемы:
    • ВКн97, ВКн97У от 20000 до 100000;
    • ВКн97Ш, ВКн97ШУ, ВКн97ШС от 50000 до 100000;
    • Гарантийный срок хранения, лет 3.

Условия эксплуатации

  • Вибрация:
    • частота, Гц 50 - 100;
    • ускорение, м/с2 (g) 50 (5).
  • Ударные нагрузки:
    • ускорение, м/с2 (g) 100 (10);
    • количество ударов 10000.
  • Смена температуры, °С от 70 до минус 45.
