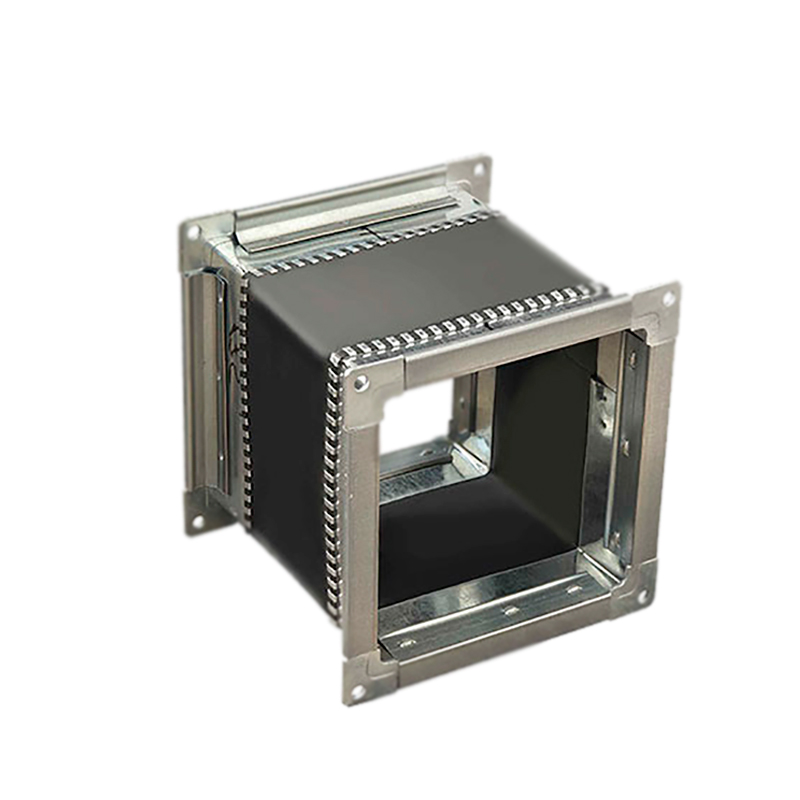

Вставка гибкая ВГ

No votes yet

Вставка гибкая ВГ используются в качестве линейных компенсаторов в сетях общепромышленной вентиляции для защиты от передачи вибронагрузок от вентиляторов, вентблоков, тепловых завес или отопительных установок и т.п. на воздуховоды, что помимо прочего позволяет снизить общий фоновый шум вентсистемы.

Конструктивное исполнение

Основная часть гибкой вставки - гибкий рукав из специальной герметичной ткани, имеющий на двух своих сторонах жесткие присоединительные фланцы. Типовые вставки полностью работоспособн в установках, перемещающих воздух и газовоздушные смеси, агрессивность которых к материалу - не выше агрессивности воздуха.

Длина гибких вставок, всегда соответствует их длине в растянутом состоянии и может составлять от 140 мм до 250 мм в зависимости от специальных требований заказа (стандартно «по умолчанию» длина вставок в растянутом состоянии составляет 140 мм). В сжатом положении длина вставки определяется типом шины, используемой при изготовлении фланцев: для прямоугольных вставок в сжатом состоянии может быть 100 мм, для круглых - 120 мм.

Технические характеристики
Параметры Значения
Размеры рабочего сечения*:
  • для круглых
  • для прямоугольных
от 200 мм до 1250 мм
от 100х100 мм до 2500(h)х1500 мм
Рабочий диапазон температур от +40 °С до +60 °С

*По дополнительному заказу возможно изготовление гибких вставок и других, превышающих указанные, сечений
