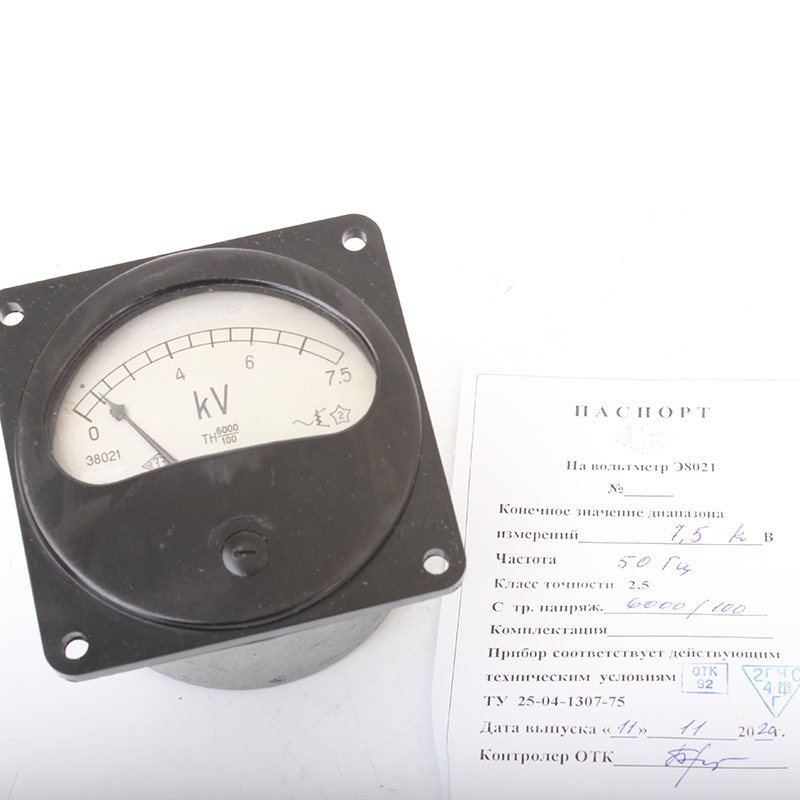

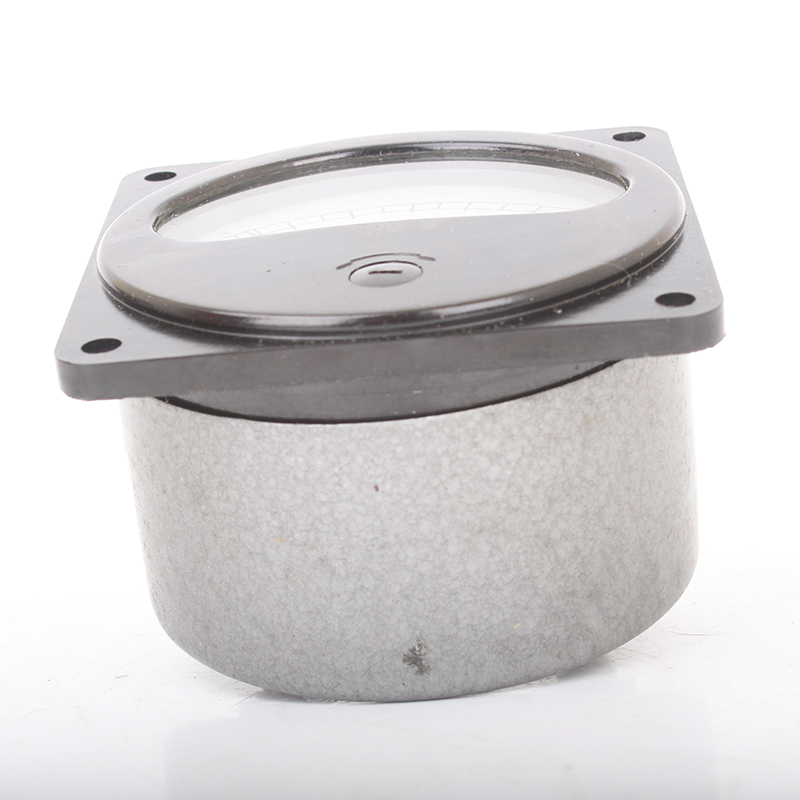

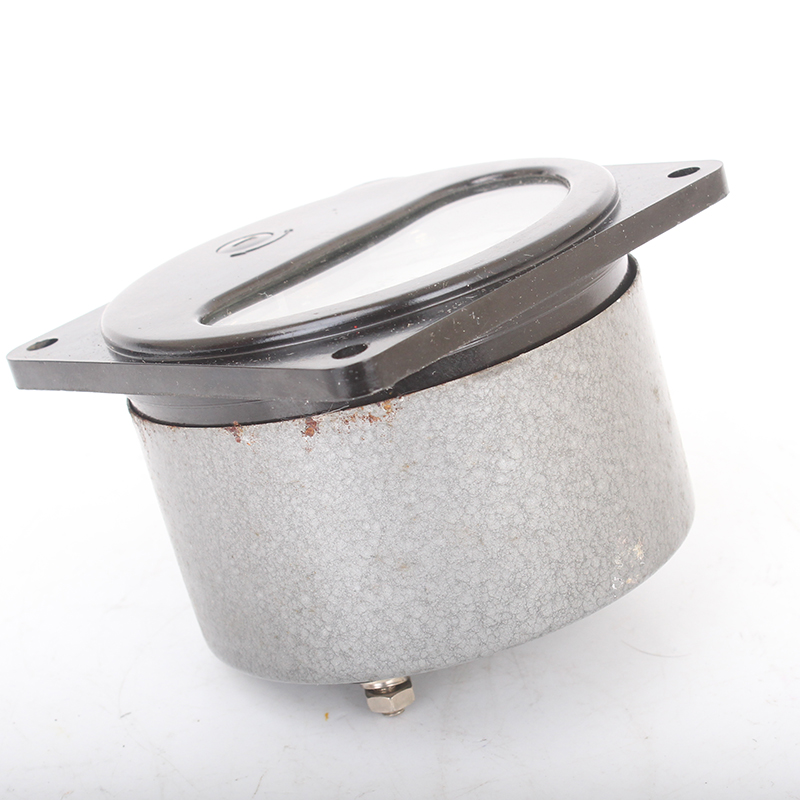

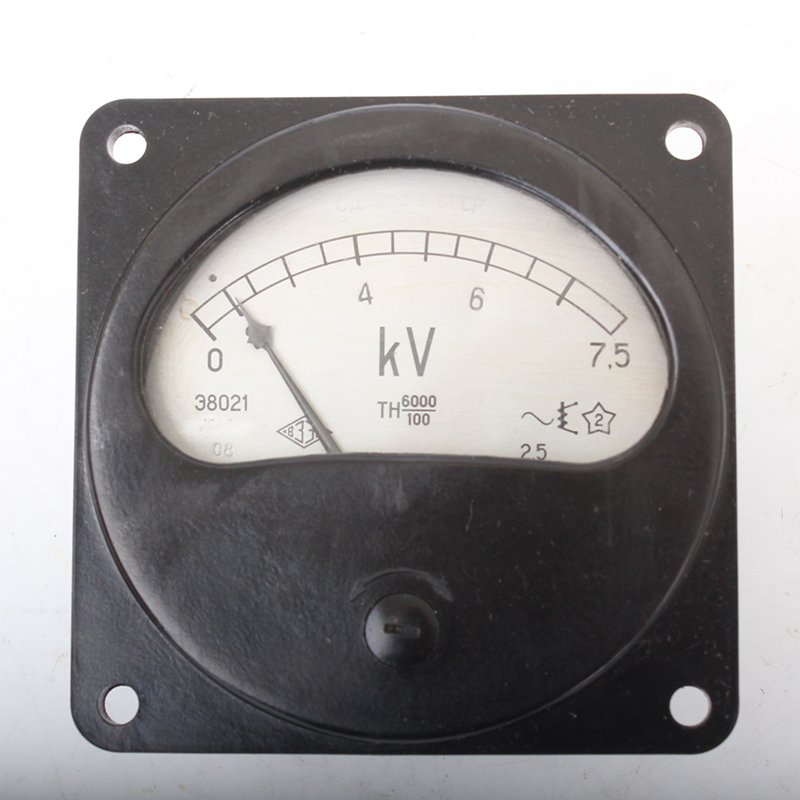

Вольтметр Э8021 кл.2,5 шкала 7500В

Голосов: 1
Документация:
Паспорт(357.67 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вольтметр Э8021 кл.2,5 шкала 7500В - щитовой показывающий прибор электромагнитной системы, со стрелочным указателем, предназначенный для измерения тока и напряжения в сетях переменного тока.

Условия эксплуатации

  • температура воздуха окружающей среды - от -50°С до +60°С;
  • относительная влажность 95% (при температуре 35°С).
  • Климатическое исполнение - обычное и тропическое.
  • Категория размещения - 2 (Э8021Т2).

Размещение и монтаж

Вольтметры Э8021 предназначены для утопленного монтажа на вертикальных или горизонтальных панелях (щитах), изготовленных как из магнитных, так и немагнитных материалов.

При монтаже нужно придерживаться следующих правил:

  • монтаж приборов должен быть произведен тщательно, без перекосов;
  • крепление на панели должно быть жестким и не создавать дополнительных нагрузок;
  • при монтаже следует располагать вдали от источников сильных магнитных полей с напряженностью выше 0,4кА/м;
  • приборы, предназначенные для включения в сеть с напряжением свыше 650В, монтируются на изоляторах в месте, недоступном для прикосновения.

Характеристики

Технические характеристики
Параметры Значения
Класс точности 2,5
Диапазон измерений
  • 10В - 250В
  • 0 - 1,75кВ
  • 0 - 7,5кВ
  • 450В; 600В
Способ включения
  • Непосредственно
  • С трансформатором напряжения 1,5кВ/100В
  • С трансформатором напряжения 6кВ/100В
  • С добавочным сопротивлением Р102
Номинальная частота 50Гц; 60Гц; 200Гц; 400Гц; 427Гц; 500Гц; 800Гц; 1кГц; 1,15кГц; 1,35кГц; 1,5кГц; 2,4кГц
Наработка на отказ составляет не менее 24000 часов
Основная погрешность не превышает ±2,5% конечного значения диапазона измерений
Потребляемая мощность не превышает
  • 4Вт - вольтметры Э8021 с конечными значениями диапазона измерений до 250В;
  • 7Вт - остальные вольтметры Э8021
  • 1,5Вт - амперметры Э8021.
Габариты 80×80×67мм
