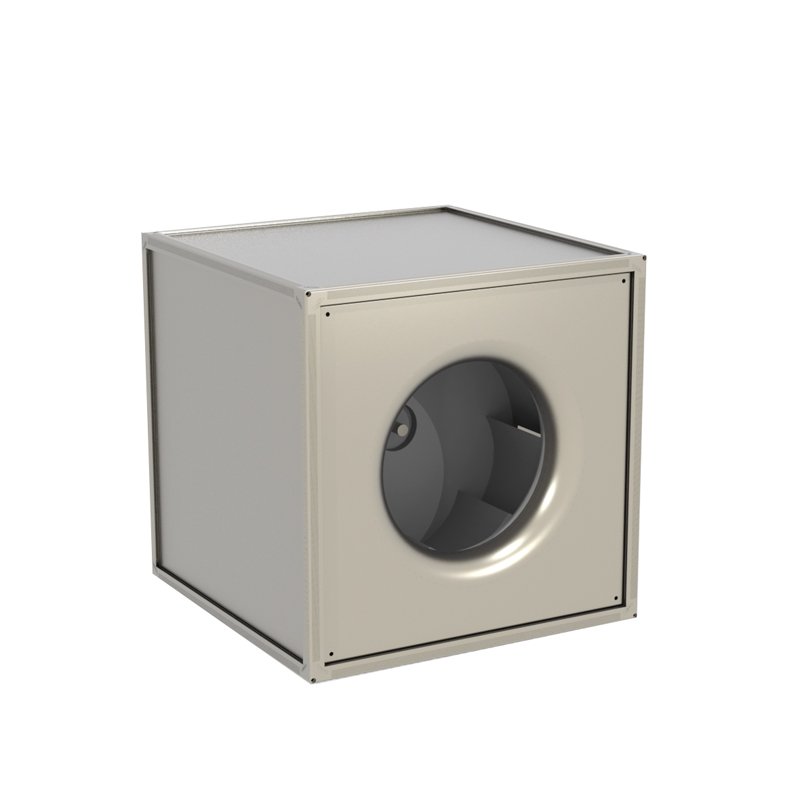

Вентилятор с ЕС-двигателем Канал-КВАРК-КП-ЕС

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вентилятор канальный радиальный квадратный каркасно-панельный с ЕС-двигателем Канал-КВАРК-КП-ЕС применяется:

  • для систем кондиционирования воздуха производственных, общественных и жилых зданий;
  • значительно уменьшают энергопотребление системы;
  • обеспечивают повышение производительности системы при сохранении компактных размеров;
  • имеют дополнительные возможности по регулированию параметров и автоматизации.

Структура условного обозначения

Вентиляторы канальные радиальные квадратные каркасно-панельные с ЕС-двигателем маркируются так: Канал-КВАРК-КП-ЕС- 42-42 - 2 - 220, где:

  • Канал-КВАРК-КП - вентилятор канальный радиальный квадратный каркасно-панельный,
  • ЕС - вентилятор с ЕС-двигателем,
  • 42-42 - типоразмер (по квадратному присоединительному сечению),
  • 2 - число полюсов электродвигателя,
  • 220 - напряжение питания электродвигателя.

Конструктивное исполнение

Корпус вентиляторов имеет каркас, выполненный из алюминиевого профиля. Рабочие колеса вентиляторов с загнутыми назад лопатками проходят тщательную статическую и динамическую балансировку.

ЕС-двигатели (электронно-коммутируемые) - двигатели постоянного тока с внешним ротором, с постоянными магнитами, с встроенной функцией управления. ЕС-контроллер позволяет управлять работой вентилятора посредством сигнала от внешних устройств в помещении (датчика температуры, давления, уровня влажности и СО2).

Канал-КВАРК-КП-ЕС сохраняют работоспособность вне зависимости от пространственной ориентации.

Канал-КВАРК-КП-ЕС имеют компактные размеры, позволяющие применять их в условиях ограниченного пространства, обеспечивают удобство монтажа и обслуживания, а также универсально сочетаются с другими элементами систем канальной вентиляции.

Канальные вентиляторы Канал-КВАРК-КП-ЕС допускают применение дополнительных устройств обработки воздуха из типорядов круглых и прямоугольных канальных систем.

Характеристики

Технические характеристики
Обозначения Частота вращения двигателя, мин-1 Установочная мощность двигателя, кВт Номинальный ток, а Корректированный уровень звукового давления lpA, дБ(а)
на входе на выходе к окружению
Канал-КВАРК-КП-ЕС-42-42-2-220 3450 0,7 3 76 82 61
Канал-КВАРК-КП-ЕС-46-46-2-380 3100 1 1,6 77 83 63
Канал-КВАРК-КП-ЕС-50-50-2-380 3140 1,65 2,5 79 86 68
Канал-КВАРК-КП-ЕС-67-67-2-380 2550 3 4,6 81 88 68
Канал-КВАРК-КП-ЕС-80-80-4-380 1450 6,14 9,9 80 90 71
Канал-КВАРК-КП-ЕС-100-100-4-380 1200 6,24 10 82 88 70
Габаритные размеры
Обозначение Размеры, мм Масса, кг не более
□н н1 l
Канал-КВАРК-КП-ЕС-42-42 420 317 420 21,9
Канал-КВАРК-КП-ЕС--46-46 460 357 460 28,6
Канал-КВАРК-КП-ЕС--50-50 500 397 500 44,1
Канал-КВАРК-КП-ЕС--67-67 670 567 670 108,6
Канал-КВАРК-КП-ЕС--80-80 800 697 800 100,6
Канал-КВАРК-КП-ЕС--100-100 1000 897 1000 155,7

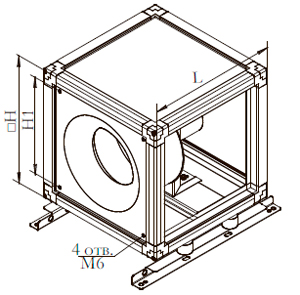

Рис.1. Габаритные размеры вентилятора с ЕС-двигателем Канал-КВАРК-КП-ЕС
Рис.1. Габаритные размеры вентилятора с ЕС-двигателем Канал-КВАРК-КП-ЕС
