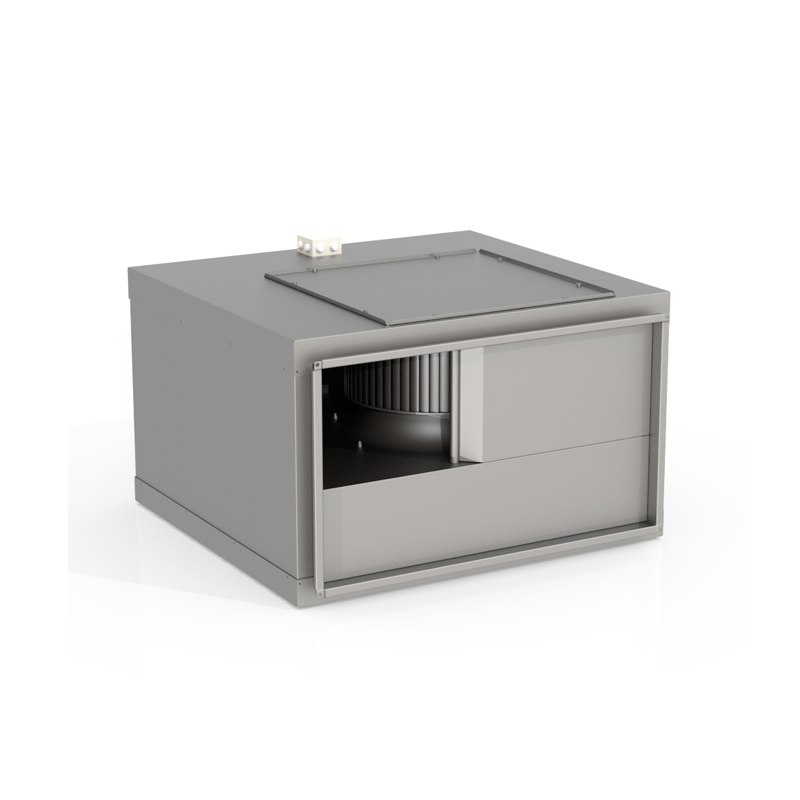

Вентилятор канальный прямоугольный Канал-ПКВ-Н-Ш

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вентилятор канальный прямоугольный Канал-ПКВ-Н-Ш применяется для помещений с повышенными требованиями к уровню шума.

Структура условного обозначения

Вентилятор канальный прямоугольный маркируется так: Канал-ПКВ - Н – Ш – 40-20 – 4 – 220, где:

  • Канал-ПКВ – прямоугольный канальный вентилятор,
  • Н - с назад загнутыми лопатками
  • Ш - в шумоизолированном корпусе,
  • 40-20 - типоразмер (по прямоугольному присоединительному сечению В×Н) ,
  • 4 - число полюсов электродвигателя,
  • 220 - напряжение питания электродвигателя, 220 В или 380 В.

Примечание: переходник на круглый воздуховод заказывается отдельной позицией Канал-П.

Конструктивное исполнение

Корпус вентилятора выполнен из оцинкованной стали и обеспечивает надежную защиту от коррозии. На всех типоразмерах Канал-ПКВ-Н-Ш предусмотрена крышка, для сервисного обслуживания рабочего колеса и двигателя при монтаже или обслуживании вентилятора.

Шумоизолирующий корпус отличает Канал-ПКВ-Н-Ш от стандартной серии. Корпус выполнен из оцинкованной стали, и представляет собой коробчатую конструкцию. Пространство между стенками шумоизолирующего корпуса заполнено невоспламеняющейся ватой, обладающей высокими звукоизоляционными свойствами.

Рабочие колеса канальных вентиляторов с назад загнутыми лопатками выполнены из алюминиевой стали и проходят тщательную статическую и динамическую балансировку.

Канал-ПКВ-Н-Ш, в отличии от вентиляторов стандартной серии с лопатками загнутыми вперед, имеют больший КПД, обеспечивая экономию электроэнергии. К тому же вентиляторы Канал-ПКВ-Н-Ш при работе создают меньший шум, обеспечивая более «тихую» работу системы.

Электродвигатели асинхронные одно- или трех- фазные с внешним ротором, характеризуются малой потребляемой мощностью и значительным ресурсом эксплуатации. Точная балансировка достигается совмещением вращающихся элементов вентилятора, рабочего колеса и электродвигателя.

Характеристики

Обозначение Размеры, мм Мощность до, кВт Макс. потребляемый ток, а Част. вращ. двиг мин-1 Масса, кг не более Схема подключения
B H l
Канал-ПКВ-Н-Ш-50-30-4-220 500 300 562 0,12 0,54 1370 30 А1
Канал-ПКВ-Н-Ш-60-30-4-220 600 300 643 0,245 1,12 1420 37 А1
Канал-ПКВ-Н-Ш-60-35-4-220 600 350 717 0,375 1,75 1355 40 А2
Канал-ПКВ-Н-Ш-70-40-4-380 700 400 787 0,71 1,36 1310 63 D1
Канал-ПКВ-Н-Ш-80-50-4-380 800 500 880 1,43 3,0 1375 89 D1
Канал-ПКВ-Н-Ш-90-50-6-380 900 500 880 0,8 1,76 895 99 D1

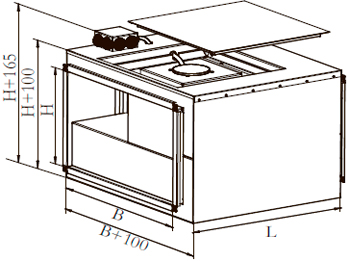

Рис.1. Габаритные размеры вентилятора Канал-ПКВ-Н-Ш
Рис.1. Габаритные размеры вентилятора Канал-ПКВ-Н-Ш

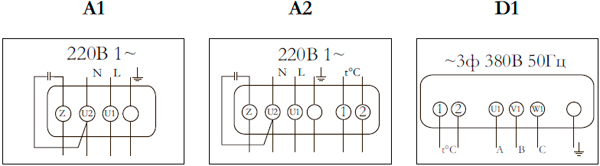

Рис.2. Электрическая схема подключения
Рис.2. Электрическая схема подключения
