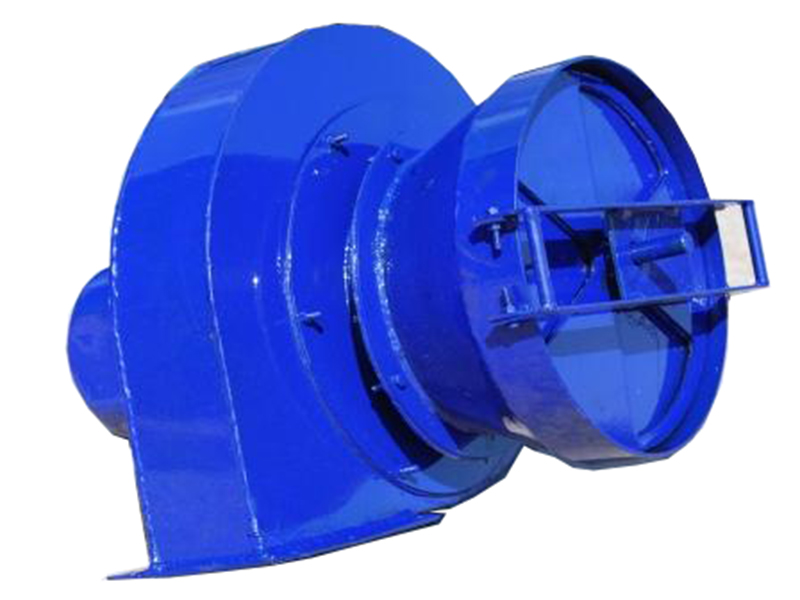

Центробежные дутьевые вентиляторы ВД

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Центробежные котельные вентиляторы одностороннего всасывания типа ВД предназначены для применения в теплоэнергетике в качестве вытяжных и дутьевых устройств для комплектации паровых и водогрейных котлов с уравновешенной тягой малой и средней мощности. Применяются в технологических установках на предприятиях различных отраслей народного хозяйства для санитарно-технических и производственных целей (на тепловых электростанциях, в металлургическом производстве, химической промышленности, в установках газоочистки и пылеулавливания и др.).

Центробежные котельные вентиляторы (вентилятор ВД) изготавливаются с поворотными корпусами, допускающими их установку при монтаже с углом разворота от 0° до 270° (в зависимости от типа машины). Положение спирального корпуса определяется углом разворота нагнетательного патрубка машин относительно исходного нулевого положения. Углы разворота отсчитываются по направлению вращения рабочего колеса от горизонтальной плоскости.

Конструктивные особенности

Центробежные котельные вентиляторы (вентилятор ВД) изготавливаются в двух конструктивных исполнениях: с посадкой рабочего колеса непосредственно на вал электродвигателя(ВД-2,7; ВД-3,5), обеспечивающей меньшие габариты, и с посадкой рабочего колеса на вал автономной ходовой части, улучшающей условия работы двигателя, что способствует увеличению его ресурса работы, позволяет снизить установленную мощность двигателя и сократить эксплуатационные расходы.

Характеристики

Наименование показателя

Вентилятор
ВД-3,5

Вентилятор
ВД-2,7

Производительность, м2/ч

2235

1100

Полное давление, кгс/м2

278+5%

150+7,5%

Диаметр рабочего колеса, м

0,35

0,27

Частота вращения, об/мин

3000

3000

Габаритные размеры мм,
длина
ширина
высота

505
490
582

397
384
570
