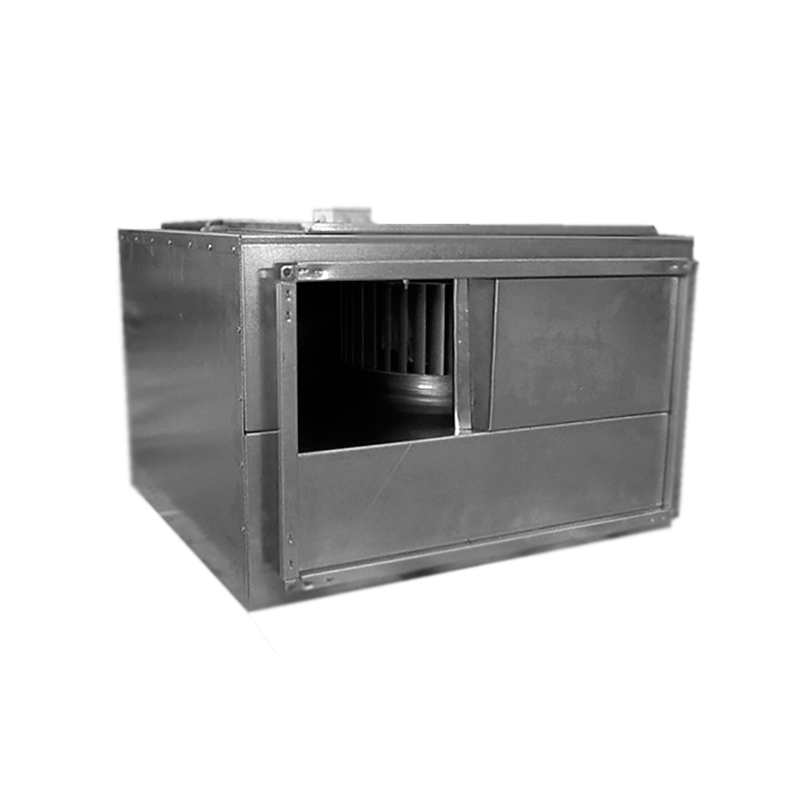

Вентилятор канальный прямоугольный Канал-ПКВ-Ш

Вентилятор канальный прямоугольный Канал-ПКВ-Ш применяется для помещений с повышенными требованиями к уровню шума и выпускаются в шумоизолированном корпусе.

Структура условного обозначения

Вентилятор канальный прямоугольный маркируется так: Канал-ПКВ – Ш – 40-20 – 4 – 220, где:

• Канал-ПКВ – прямоугольный канальный вентилятор,
• Ш - в шумоизолированном корпусе,

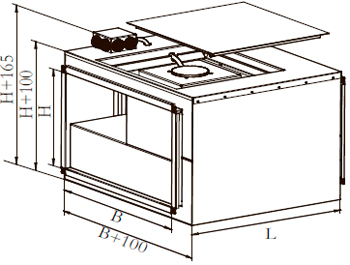

• 40-20 - типоразмер (по прямоугольному присоединительному сечению В×Н) ,
• 4 - число полюсов электродвигателя,
• 220 - напряжение питания электродвигателя, 220 В или 380 В.

Примечание: переходник на круглый воздуховод заказывается отдельной позицией Канал-П.

Конструктивное исполнение

Корпус вентилятора из оцинкованной стали, обеспечивает надежную защиту от коррозии. По специальному заказу, внешняя поверхность корпуса может быть выполнена с нанесением порошкового покрытия. Сервисная крышка, для прямого доступа к рабочему колесу и двигателю при монтаже или обслуживании вентилятора, предусмотрена для всех типоразмеров Канал-ПКВ-Ш.

Шумоизолирующий корпус отличает Канал-ПКВ-Ш от стандартной серии. Корпус выполнен из оцинкованной стали, и представляет собой коробчатую конструкцию. Пространство между стенками шумоизолирующего корпуса заполнено невоспламеняющейся ватой, обладающей высокими звукоизоляционными свойствами.

Рабочие колеса канальных вентиляторов с вперед загнутыми лопатками выполнены из оцинкованной стали и проходят тщательную статическую и динамическую балансировку.

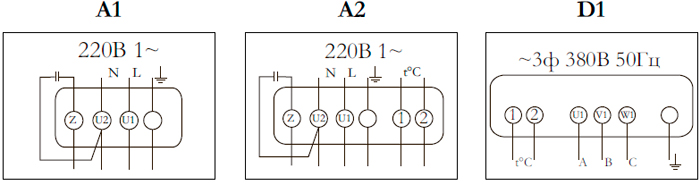

Электродвигатели асинхронные одно- или трех- фазные с внешним ротором, характеризуются малой потребляемой мощностью и значительным ресурсом эксплуатации. Стандартная комплектация двигателей канальных вентиляторов термоконтактным реле обеспечивает комплексную тепловую защиту.

Канальные вентиляторы данного типа допускается монтировать в любом пространственном положении, при условии свободного доступа к сервисной крышке вентилятора.
