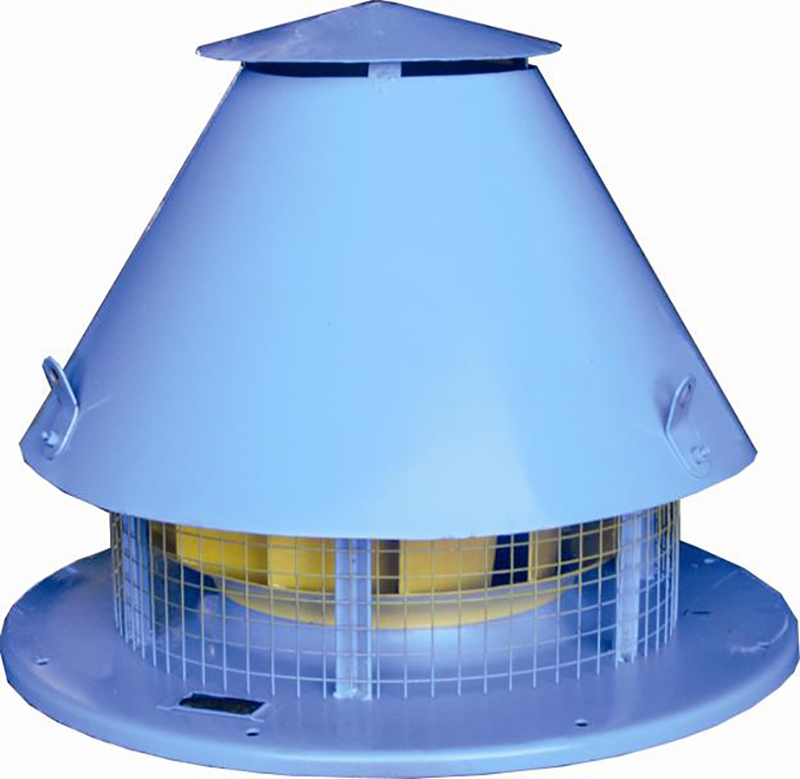

Вентиляторы крышные для производства ВКР
Описание
Крышные вентиляторы представляют собой тип оборудования, которое входит в состав вентиляционных систем и используется для работы на различных объектах вместе с осевыми вентиляторами в зависимости от потребностей. Данное устройство устанавливаются на верхушках зданий.
В комплекте с ними могут идти вспомогательные устройства, которые продляют срок их службы и делают эксплуатацию более комфортной. Крышные вентиляторы можно использовать в системах вентиляции приточного и вытяжного типа. При этом нет необходимости подключать их к непосредственно к воздуховодам.
Назначение
Подобные устройства предназначены для устранения из помещений не взрывоопасных газовых соединений и подвода чистого воздуха снаружи. Крышные вентиляторы имеют корпус из металла, который защищает их от отрицательных влияний со стороны окружающей среды. С целью защиты также используются клапаны и стаканы из металла. Данное оборудование отличается надежностью, имеет длительный срок службы, легко монтируется и просто в эксплуатации.
Вентиляторы имеют высокую производительность, что обусловлено хорошим наборов аэродинамических свойств. На сегодняшний день производство представлено рядом модификаций, среди которых легко подобрать подходящий по условиям эксплуатации и монтажу вариант. Разные виды вентиляторов отличаются по габаритным размерам, мощности, уровню производительности и по шумности работы.
Характеристики
| Типоразмер вентилятора | Двигатель | Производительность, тыс. м3/час | Масса вентилятора, не более, кг. (без двигателя) | ||
| Типоразмер | Мощность, кВт | Частота вращения вала, n-1 | |||
| ВКР-3,15 | АИР63В6 АИР71А2 АИР56А4 АИР63А4 АИР63В4 АИР71А4 АИР71В4 |
0,25 0,37 0,12 0,25 0,37 0,55 0,75 |
1000 1000 1500 1500 1500 1500 1500 |
1,0-1,35 1,1-1,65 0,9-1,35 1,1-1,65 1,4-1,9 1,45-2,1 1,6-2,35 |
52,0 |
| ВКР-4,0 | АИР71А6 АИР71В6 АИР80А6 АИР80В6 АИР71А4 АИР71В4 |
0,37 0,55 0,75 1,1 0,55 0,75 |
1000 1000 1000 1000 1500 1500 |
2,9-3,45 3,25-3,8 3,65-4,5 3,8-4,8 2,75-4,0 3,1-4,4 |
60,0 |
| ВКР-5,0 | АИР71В6 АИР80А6 АИР80В6 АИР90L6 АИР100L6 АИР80В4 АИР90L4 |
0,55 0,75 1,1 1,5 2,2 1,5 2,2 |
1000 1000 1000 1000 1000 1500 1500 |
4,2-4,55 4,3-4,85 4,3-5,15 4,85-7,3 6,7-10,4 5,05-7,8 6,2-8,4 |
70,0 |
| ВКР-6,3 | АИР90L6 АИР100L6 АИР112МА6 |
1,5 2,2 3,0 |
1000 1000 1000 |
6,1-9,1 9,79-10,69 10,45-11,6 |
105,0 |
| ВКР-8,0 | АИР112MB8 АИР132S8 АИР112MA6 АИР112МВ6 АИР132S6 АИР132М6 АИР160М4 АИР180S4 |
3,0 4,0 3,0 4,0 5,5 7,5 18,5 22,0 |
750 750 1000 1000 1000 1000 1500 1500 |
14,64-15,9 15,8-19,3 15,35-18,75 17,15-21,8 18,2-22,0 18,4-22,6 23,4-33,5 26,0-35,2 |
185,0 |
| ВКР-10,0 | 4А180МА12 5А200М8 |
7,5 18,5 |
485 750 |
14,1-19,5 16,4-28,0 |
230 |
| ВКР-12,5 | 5А160М16 5А160М12 |
4,0 5,5 |
370 470 |
10,0-32,0 12,5-42,5 |
280 |
Наиболее распространенные виды вентиляторов это:
- радиальные;
- осевые;
- вентиляторы крышные;
- канального типа;
- др.
Большой спрос имеет взрывозащищенный крышный вентилятор.
Такое устройство используется для обеспечения вывода воздуха и газовых соединений из здания сквозь крышу либо воздуховод. Вентиляторы требуют тщательной защиты в связи с их местоположением с наружной стороны здания. Такие устройства размешаются на возвышенной платформе, которая позволяет защитить его от снега.
