Устройство УТКС-1М

Устройство УТКС-1М входит в состав систем безопасности и автоматизации работы ленточных транспортеров и черпаковых подъемников (норий). Совместно с датчиком скорости и датчиком схода (подпора) осуществляет контроль над скоростью и состоянием транспортерной ленты. При определенных условиях – сходе ленты, снижении скорости ее движения свыше допустимой величины, а также при поступлении сигнала от датчиков нижнего/верхнего подпоров – обеспечивает отключение питания контролируемого конвейера. Применение устройства облегчает настройку динамики стартового разгона и номинальной скорости движения транспортеров.

Конструкция и принцип действия

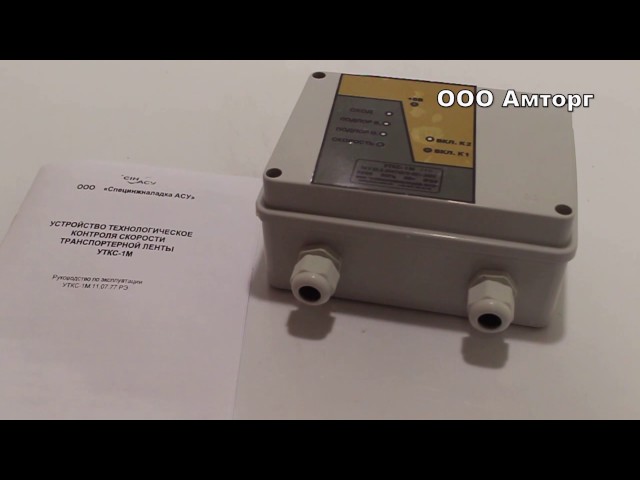

Устройство УТКС-1М корпусиционно выполненный из прочного полимера корпус, внутри которого находятся печатная плата с трансформатором. На печатной плате имеются две кнопки, с помощью которых программируются параметры задержки схода и подпора.

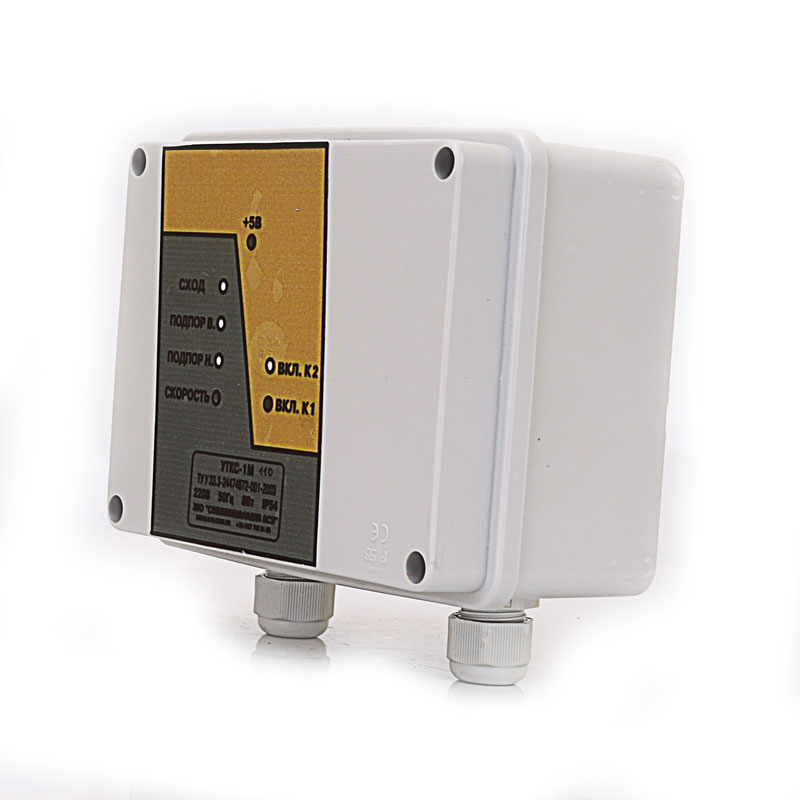

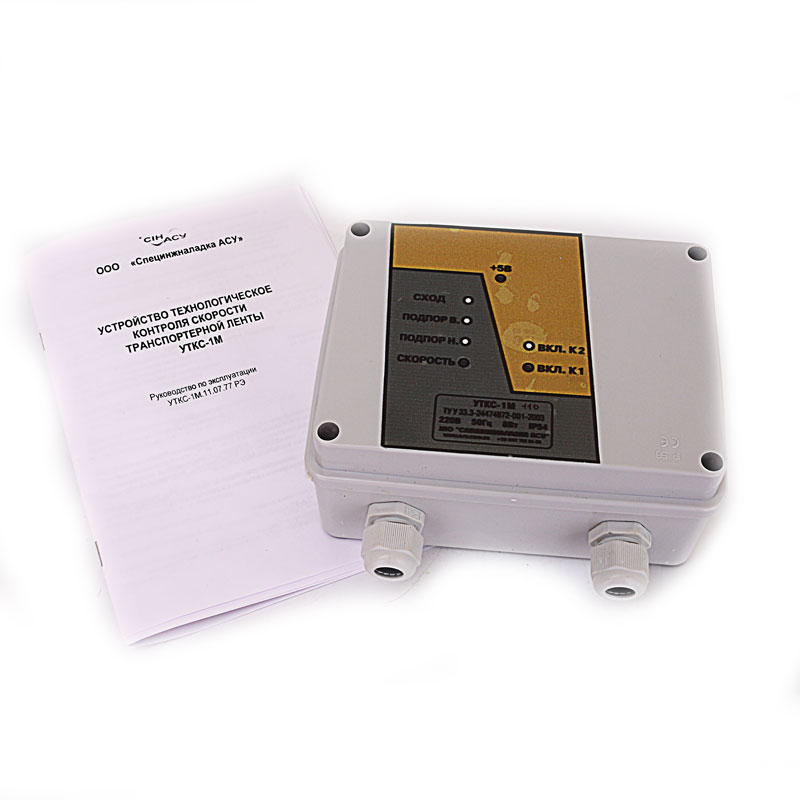

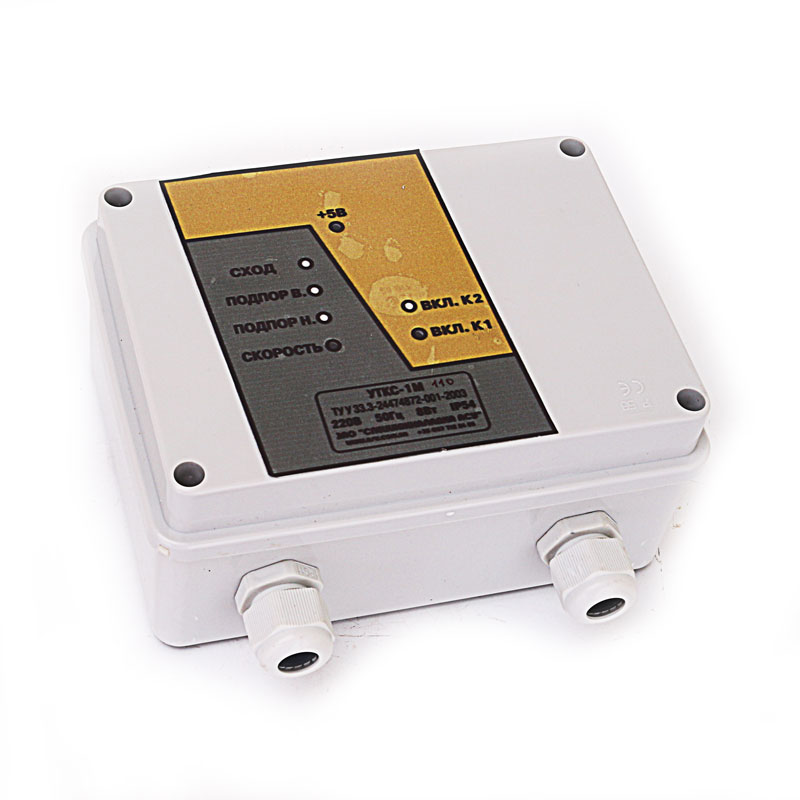

На передней части устройства находятся светодиоды, количество и назначение которых зависит от модификации. Среди них светодиоды, сигнализирующие об отклонении в скорости ленты или ее сходе, срабатывании датчиков подпора, включении/отключении выходных реле. Об отклонении скорости движения ленты в процентном отношении от заданных значений, светодиоды сигнализируют изменением цвета. Тыльная панель прибора оборудована кронштейнами, с помощью которых обеспечивается монтаж на DIN-рейку.

При включении, одновременном с запуском контролируемого механизма, УТКС-1М воспринимает и анализирует сигналы, поступающие от датчиков скорости и подпора (схода). Прибор срабатывает, если продолжительность сигнала по времени превышает установленную минимальную длительность регистрируемых событий.
