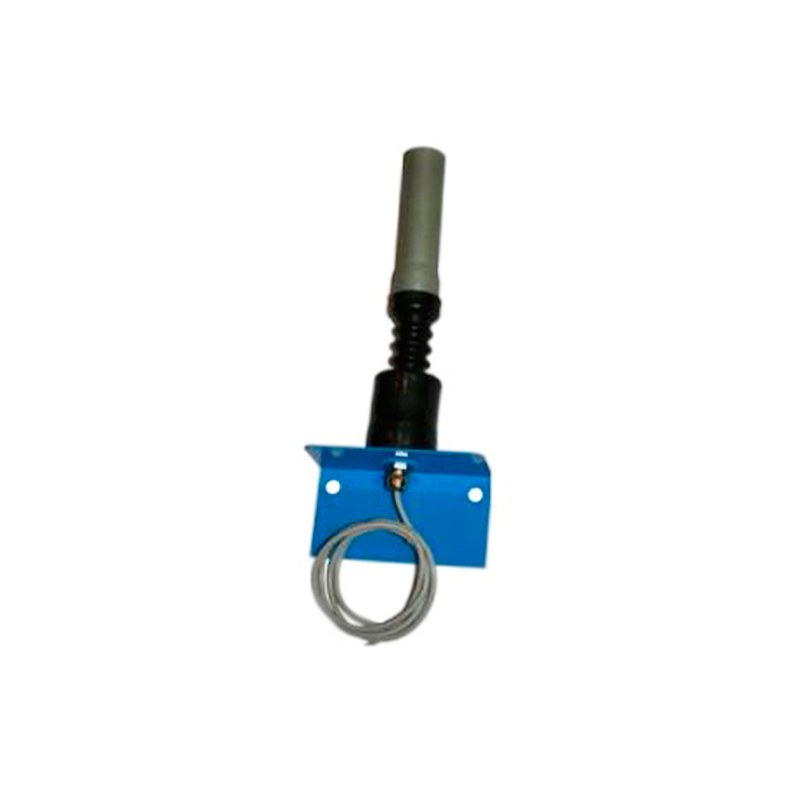

Датчики контроля схода ленты ДКСЛ-ИН
Описание
Датчики контроля схода ленты ДКСЛ-ИН предназначен для контроля аварийного схода конвейерной ленты в сторону и выдачи сигнала (путем замыкания или размыкания электрической цепи) в систему дистанционного или автоматического управления, на всех типах ленточных конвейеров.
Устройство и принцип действия
В основе изделия - датчик наклона, что позволяет до минимума сократить механические составляющие, обеспечив тем самым высокую надежность и долговечность изделия. Встроенный гидростабилизатор демпфирует вибрацию, исключая возможность ложных срабатываний.
Датчики ДКСЛ-ИН монтируются вертикально, с каждой стороны конвейера, с помощью крепежа имеющегося на корпусе. Они устанавливаются на границе допустимого положения края ленты (S=10% от ширины конвейерной ленты) - режим "штатный". Выход ленты из допустимой зоны приводит к наклону верхней, чувствительной части датчика. Ее отклонение от вертикальной оси свыше заданного угла (от 15 до 30°, определяется заказчиком) вызывает изменение логического сигнала - режим «авария - сход ленты».
Рис.1. Габаритные и присоединительные размеры датчика ДКСЛ-ИН
Характеристики
| Технические характеристики | ДКСЛ-ИН - ... | |||||
| 5-и проводные датчики постоянного напряжения с релейным выходом | 5-и проводные датчики переменного напряжения с релейным выходом | |||||
| … 56 | … 86 | |||||
| Угол срабатывания, град. | 30 | |||||
| Напряжение питания, В | 24 DC | 220 АC | ||||
| Напряжение коммутации нагрузки, В | 240 AC / 60 DC | 240 AC / 60 DC | ||||
| Максимальный рабочий ток, Imax А | 0,5 при подключении с помощью кабеля, 1 - клеммн. коробка | |||||
| Диапазон рабочих температур, °С | высокотемпературные t= -15°…+85°С, в наименовании датчика указывается - ВТ; | |||||
| типовое исполнение t= -25°…+75°С, в наименовании датчика не указывается; | ||||||
| низкотемпературные t= -45°…+65°С, в наименовании датчика указывается - НТ; | ||||||
| Степень защиты по ГОСТ 14254-96 | IP67/IP65 | |||||
| Подключение с помощью кабеля,L=2м | 5х0,25 мм2 | |||||
| при заказе другой длины кабеля, в конце наименования датчика указать кол-во метров (см. пример обозначения) при заказе датчика с клеммной коробкой в конце наименования указывается - К |
||||||
| Материал корпуса датчика | сталь 45, антикоррозийное покрытие - цинкование | |||||
| Габаритные размеры, мм | 350 х 140 х 60 | |||||
| Масса, кг | 1,3 | |||||
