Описание

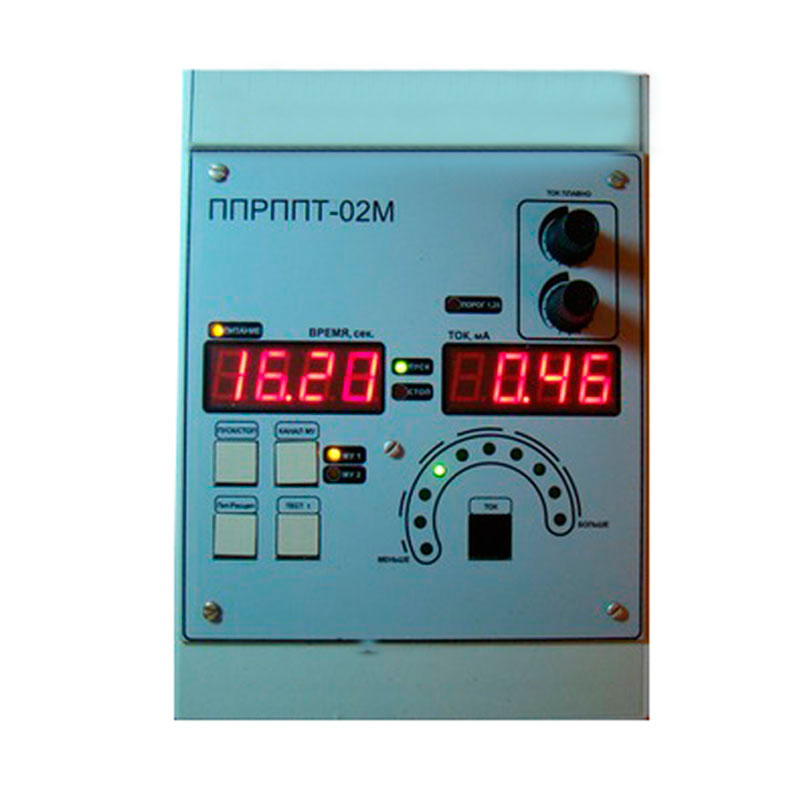

Устройство проверки работоспособности выключателей ППРППТ-02М предназначено для проверки регулировки расцепителей полупроводниковых выключателей автоматических постоянного тока серии А3700, ВА09-35С и ВА 09-36С.
Особенности
Проверяемые и регулируемые уставки электронного блока расцепителя:
- уставка номинального тока,
- уставка по времени срабатывания (t = 4с, 8с, 16с) при токе перегрузки 5 Iн,
- уставка по току срабатывания в зоне токов короткого замыкания (I/ Iн - 2; 4; 6),
- уставка по времени срабатывания (t= 0,1с; 0,2с; 0,25с; 0,3с; 0,4с; 0,5с) в зоне токов короткого замыкания.
Характеристики
| Параметры | Значение |
| Напряжение питания | 220В, 50Гц (однофазное) |
| Потребляемая мощность | не более 25 ВА |
| Величина плавно регулируемого вторичного тока | от 0,3 мА до 3,75 мА |
| Измеряемое время | от 0 до 999,9 С |
| Исполнение | переносное |
| Габаритные размеры | 200х140х75 мм |
| Масса | 1,4 кг |
Комплектация
Комплектность
В стандартный набор поставки устройства проверки работоспособности выключателей ППРППТ-02М входит:
- пенал для хранения жгутов и проводников,
- техническая документация (паспорт, методика аттестации, руководство по эксплуатации).
