Устройство КУУК

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Устройство комплектное КУУК занимается управлением мостовым краном.

Об оборудовании

Устройство занимается управлением электрическим приводом во многих мостовых кранах, которые имеют показатель грузоподъемности до 50 тонн. При этом использование крана может происходить в зоне опасной по взрыву, и соответственно наше устройство не имеет возможности нанести вред рабочему состоянию крана. В качестве двигателя используется трехфазный электродвигатель, который выполнен как асинхронное устройство, и этот двигатель имеет короткозамкнутый ротор.

Среди рабочих функций выделяются самые разные. Выключение или отключение к сети электродвигателя, который подключен к отходящему присоединению устройства. Производится управление механизмом, который перемещает кран используя кнопочный пост для управления благодаря, который делается через искробезопасную цепь. Запускается взаимная блокировка контакторов в количестве 2 штуки, чтобы достичь правильного включения используя дополнительные контакты подключаемого контактора. Можно отключить цепь управления, которая управляет спуском или подъемом рабочего устройства в случае срабатывания конечного выключателя. Защищает оборудование от перегрузки. Обеспечивает токовую защиту на высшем уровне, защищает от возможного обрыва или неправильного переключения (чередования) рабочих фаз.

Виды исполнения

КУУК рассчитано на работу с разными мостовыми кранами. Маркировки и исполнение крана зависит от его грузовой подъемности.

Устройство КУУК-ХХ У3.

КУУК – комплектное устройство для управления мостовым краном.

ХХ – значение грузоподъемности крана. Грузоподъемность может быть 12 тонн; 16 тонн; 22 тонны; 32 тонны; 40 тонн; 50 тонн.

У3 – вид климатического изготовления и изготовление по размещению.

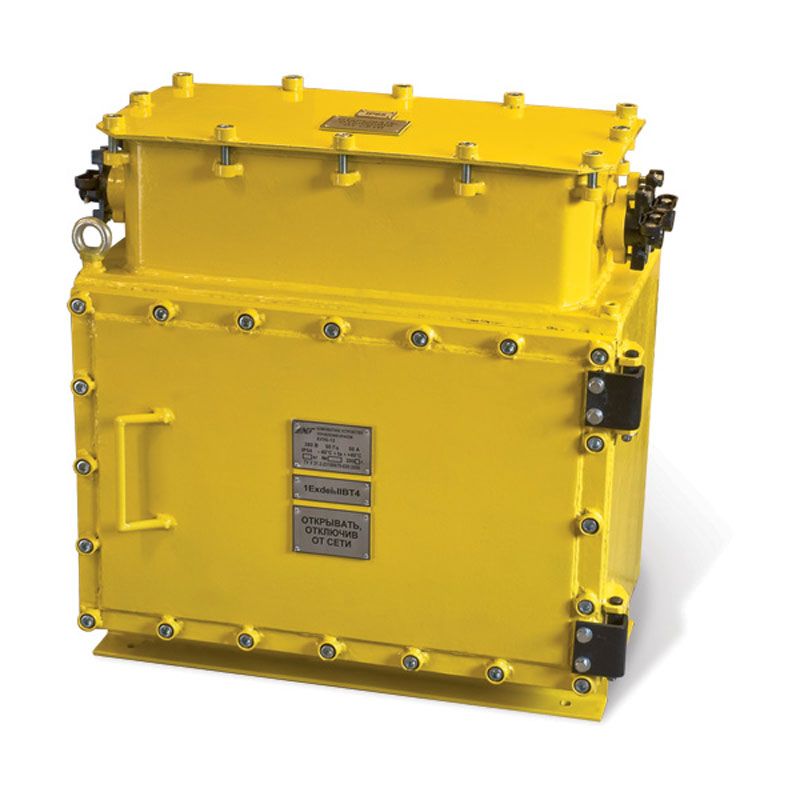

Конструкция

Конструкция состоит из двух частей – аппаратное отделение и вводное отделение, через второе подключают силовые цепи и цепи управления. Аппаратное отделение сделано из сварного корпуса на металлической основе, внутренняя часть заполнена панелью с различной аппаратурой коммутационного направления. Корпус и его крышка создают оболочку, которая будет защищать оборудование от взрыва. Вводное отделение располагается верхней части стенки аппаратного отделения. По внешнему принципу это выглядит как соединительная коробка, которая в своем внутреннем мире имеет контактные зажимы.

Вводное отделение располагает 11 кабельными вводами, которые выглядят как гнездо, которое приварили к корпусу, и муфты с уплотнительным кольцом и скобой. Проходные пробки залиты компаундом с эпоксидом, что помогает создавать электрическую связь между этими двумя отделениями. Цепь, которая управляет концевой защитой, не является искробезопасной. Вместе с КУУК можно использовать устройство УСВН, или же любой концевой выключатель с исполнением по взрывобезопасности. Пульт управления в своем составе включает не только кнопки управления для перемещения механизма крана, но и кнопка для аварийной остановки с функцией фиксации, которая может работать в случае снятия напряжения питания с нашего устройства с названием КУУК.

Характеристики

  • Питание от сети в 380 Volt.
  • Номинальный показатель вводного тока в режиме продолжительной работы равен 50 Ампер.
  • Напряжение в цепи управления 24 Вольта.
  • Напряжение в искробезопасной цепи, которая занимается управлением, 18 Вольт.
  • Напряжение в сети может колебаться от 0,85 Uном до 1,1 Uном.
  • Сечение жилы кабеля во внешнем проводнике может быть 2,5 мм2; 4,0 мм2; 10,0 мм2.
  • Габариты 785х750х685 мм.
  • Вес изделия примерно 185 килограмм.
