Прибор защиты крана ПЗК-10 (исп.3)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Прибор защиты крана ПЗК-10 (исп.3) предназначен для защиты грузоподъемного крана от перегрузок, защиты рабочего оборудования от повреждения при работе в стесненных условиях или зоне ЛЭП (координатная защита), регистрации рабочих параметров крана, а также для отображения информации о состоянии крана.

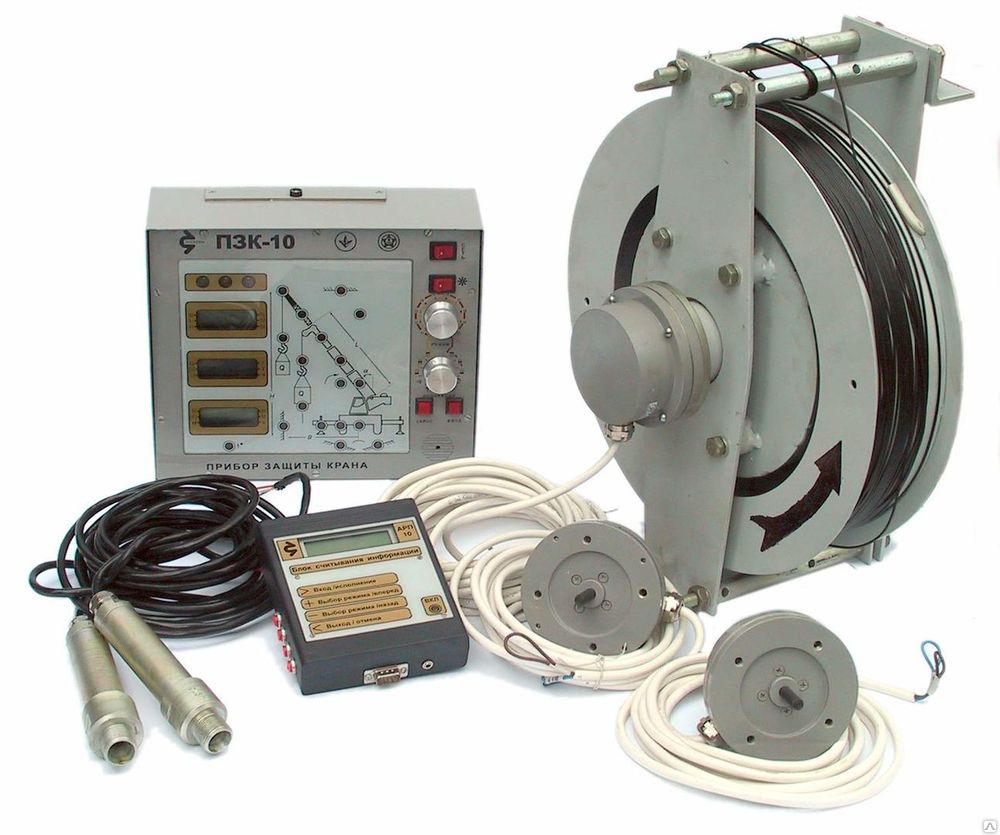

В состав ПЗК-10 входят

Блок обработки данных (БОД)
Блок считывания информации
Преобразователь угловых перемещений в диапазоне 0 ^о…90 ^о
Преобразователь угловых перемещений в диапазоне 0 ^о…360 ^о
Преобразователь линейных перемещений в диапазоне 0…20 м
Преобразователи давления в диапазоне 0… 40 МПа
Датчики усилия (по требованию Заказчика вместо датчиков давления).

Краткие технические характеристики ПЗК-10 исп.3
1. Количество аналоговых входов	8
2. Количество дискретных входов	8
3. Количество управляющих выходных сигналов (размыкающие контактные реле)	до 5
4. Коммутационная мощность контактов	5 А, 24В пост.тока
5. Напряжение питания, В	20…30
6. Потребляемая мощность, Вт
- без подогрева	25
- с включенным подогревом	89
7. Функция координатной защиты (К.З.) обеспечивающая безопасную работу крана в стесненных условиях и вблизи ЛЭП.
8. Встроенный регистратор параметров, соответствующий требованиям руководящего нормативного документа РД22474690.003 «Краны стрелового типа. Аппаратура регистрации параметров» и отраслевого стандарта СОУ МПП53.020.20-110:2006 «Краны мостовые и козловые электрические. Регистраторы рабочих параметров».

Аналоговые входы могут быть адаптированы на прием как стандартного токового сигнала 4…20 ма, так и резистивного сигнала.
Дискретные входы адаптированы на прием потенциального сигнала вида «0В – разрыв цепи», и «24В – разрыв цепи».
Содержит 5 выходных реле:

реле ограничителя грузоподъемности.
реле координатной защиты.
три программируемых реле, которые могут управлять крановыми механизмами согласно заданной программе.

Назначение контактов разъемов прибора приведено на типовой схеме подключения.
Для питания прибора от сети 220 В в комплект может входить блок питания 220/24В. При наличии значительных пульсаций питающего напряжения, ПЗК-10 исп.2 должен подключаться к бортовой электросети через блок фильтрации и стабилизации электрического напряжения. Блок поставляется по отдельному заказу.

Для мостовых и козловых кранов ПЗК-10, кроме функций ограничителя грузоподъемности может вести измерение таких параметров, как:
