Устройство УСВН

Документация:
Паспорт(286.8 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

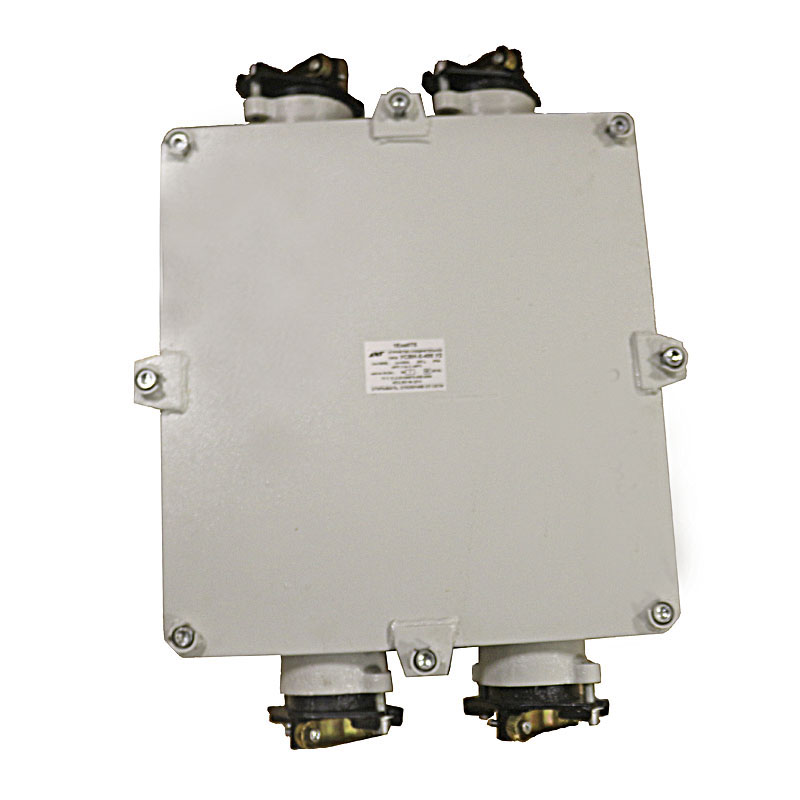

Устройство соединительное взрывозащищенное УСВН это низковольтное устройство, которое занимается соединением различных кабелей в электрических установках.

Об оборудовании

Устройство УСВН занимается соединением кабеля, который может иметь медные и алюминиевые жилы. Этот процесс происходит в силовой цепи с постоянным и переменным током, где напряжение может иметь разный размер: 380В; 400В; 440В; 600В; 660В. Эксплуатационная работа происходит в зоне, которая считается взрывоопасной. В основном эксплуатируется на производствах, которые имеют уникальные рабочие режимы: шахты по добыче угля и газа, предприятия связанные с добычей нефтепродуктов и газопродуктов, химические комбинаты.

Устройство рассчитано на работу даже на относительно высокой точке, а именно две тысячи метров над принятым уровнем моря. Необходимо защитить наше устройство от возможного попадания высокого процента пыли или жидкости. Окружающий воздух не должен иметь в своем составе вредные химические концентраты. Крепить устройство можно в произвольном нужном месте и под нужным положением относительно оси.

Виды исполнения

УСВН имеет шесть вариантов типоисполнения. Согласно своим техническим характеристикам можно выбрать один из десяти возможных значений тока.

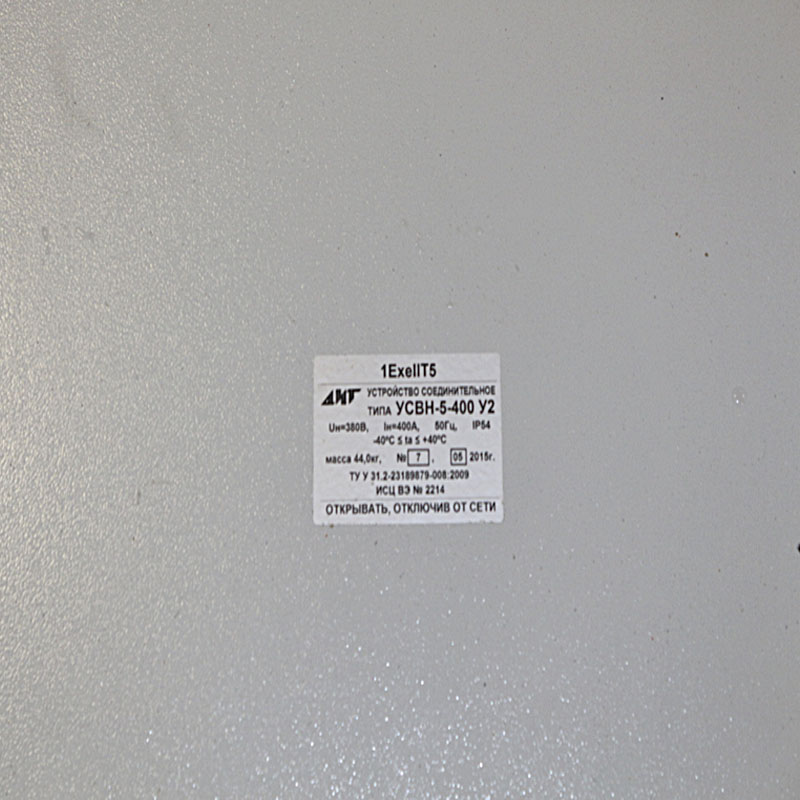

Устройство УСВН-Х-Х-Х У2

УСВН – устройство соединительное взрывозащищенного типа, низковольтного исполнения.

Х – номер исполнения: От 1 до 6.

Х – показатель рабочего тока: 50А; 63А; 100А; 125А; 160А; 200А; 230А; 300А; 400А; 630А.

Х – рабочая функция. Т – присутствие трансформатора тока, не указан знак – отсутствие трансформатора тока.

У2 – исполнение по климатическому показателю, 2 категория размещения.

Конструкция

Каждый тип исполнения имеет унифицированный вариант конструкции, который выбирается относительно номинального значения рабочего тока. Так же на исполнение влияет количество и тип контактных зажимов, количество и типовой размер кабельного ввода.

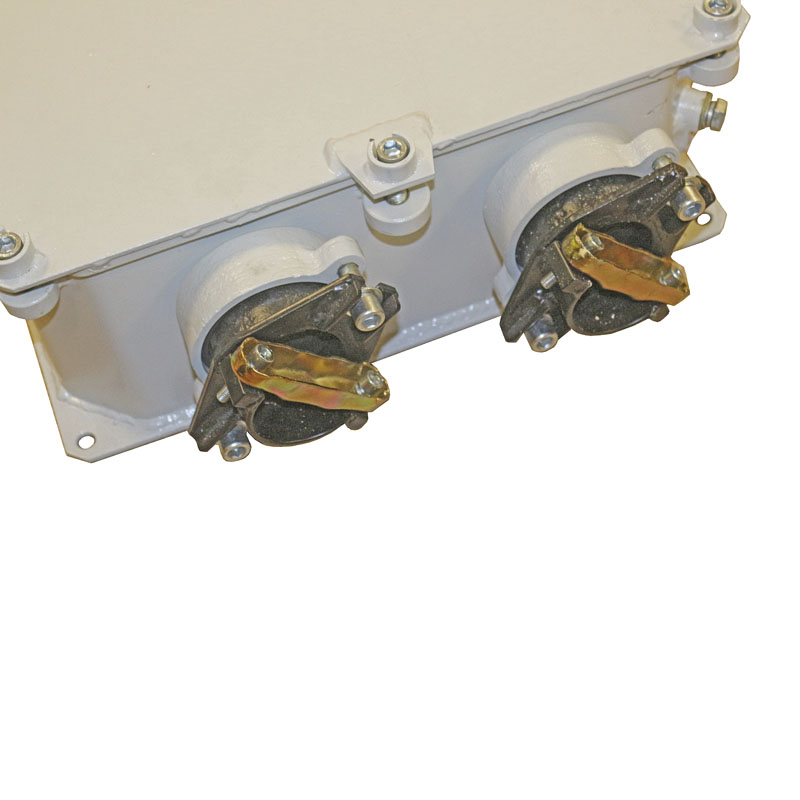

Внешняя часть это корпус из металлического основания, крышки и кабельные вводы, контактный блок. Резиновое уплотнение, которое находится на крышке, занимается защитой устройства от попадания пылевого или влажного состава. Уплотнение изготавливается из резины, которая считается стойкой по отношению к маслу и бензину. Кабельный ввод рассчитан на подсоединение кабеля в гибком и бронированном исполнении. Он состоит из гнезда, которое приварено к корпусу устройства, а так же сюда входит муфта, уплотнительное кольцо и прижимная скоба. Чтобы защитить жилу и кабель от возможного выдергивания, специально усмотрена конструкция нашего кабельного ввода, а так же исполнение скобы. Показатель внешнего диаметра кабеля всегда меньше внутреннего диаметра на размер примерно в 1-1,5 миллиметра.

В устройстве, где рабочий ток ниже 300 Ампер, а это исполнение от 1 до 5, чтобы соединить кабели используют блоки контактного типа. Они выглядят как панель, в которой есть набор винтовых зажимов или клемм, вид исполнения «WDU», предназначенных для взрывоопасной среды производителя «Weidmuller». Винтовой зажим это винтовая клетка и винт, которые изготовлены из закаленного типа стали, за счет чего увеличивается большее значение усилия зажима. Клетка и винт производят прижимание провода к шине, которая передает ток, и обеспечивают высокий процент виброустойчивого соединения между рабочим проводником и нашей шиной. Используя клеммы WDU это наличие большего диапазона сечений проводов, которые мы зажимаем. И при этом есть возможность подключить два проводника к всего одной клемме, но при этом суммарный размер тока по этим двум проводникам не должен быть выше номинального значения тока рабочей клеммы.

Характеристики

  1. Номинальный показатель рабочего тока - Амперы.
  2. Габаритные размеры, учитывая размеры кабельных вводов – миллиметры.
  3. Вид контактного зажима.
  4. Значение сечения жилы кабеля, который подсоединяется к контактному зажиму – миллиметры квадратные.
  5. Максимальный показатель количества контактных зажимов – штуки.

Тип

1

2

3

4

5

УСВН-1-50 ХХ (1)

50А

446х446х150мм

WDU-10

10мм2

16 шт.

УСВН-1-63 ХХ (2)

63А

400х400х150мм

446х446х150мм

WDU-16

16мм2

12 шт.

УСВН-1-100 ХХ (3)

100А

WDU-35

35мм2

8 шт.

УСВН-2-125 ХХ (4)

125А

400х400х170мм

WDU-70N

70мм2

6 шт.

УСВН-2-160 ХХ (5)

160А

385х385х170мм

WDU-70N

70мм2

6 шт.

УСВН-3-125 ХХ (6)

125А

510х400х190мм

WDU-70N

70мм2

6 шт.

УСВН-3-160 ХХ (7)

160А

495х385х190мм

WDU-70N

70мм2

8 шт.

УСВН-4-200 ХХ (8)

200А

660х460х196мм

640х440х196мм

715х515х196мм

WDU-70N/95

95мм2

4 шт



8 шт

УСВН-4-230 ХХ (9)

230А

WDU-120/150

120мм2

УСВН-5-300 ХХ (10)

300А

758х718х206мм

715х675х206мм

WDU-240

185мм2

8 шт.

УСВН-6-400 ХХ (11)

400А

715х440х216мм

715х675х216мм

ДИГ-687225.019

185мм2

3 шт.

УСВН-6-630 ХХ (12)

630А

ДИГ-687225.019

185мм2

3 шт.

Показатель максимального количества кабельных вводов

  1. Ø20 – 8 штук.
  2. Ø20 – 8 штук, Ø32 – 8 штук.
  3. Ø20 – 8 штук, Ø32 – 8 штук.
  4. Ø32 – 8 штук.
  5. Ø40 – 8 штук.
  6. Ø32 – 8 штук.
  7. Ø40 – 8 штук.
  8. Ø32 – 12 штук, Ø40 – 7 штук, Ø63 – 6 штук.
  9. Ø32 – 12 штук, Ø40 – 12 штук, Ø63 – 6 штук.
  10. Ø40 – 8 штук, Ø63 – 8 штук.
  11. Ø63 – 4 или 8 штук.
  12. Ø63 – 4 или 8 штук.

Модификации

  • УСВН-1 имеет габаритные размеры 260х260х150мм при весе в 17 кг.
  • УСВН-2 имеет габаритные размеры 260х260х170мм при весе в 20 кг.
  • УСВН-3 имеет габаритные размеры 300х370х190мм при весе в 26 кг.
  • УСВН-4 имеет габаритные размеры 360х512х196мм при весе в 30 кг.
  • УСВН-5 имеет габаритные размеры 520х560х207мм при весе в 44 кг.
  • УСВН-6 имеет габаритные размеры 520х660х217мм при весе в 50 кг.
