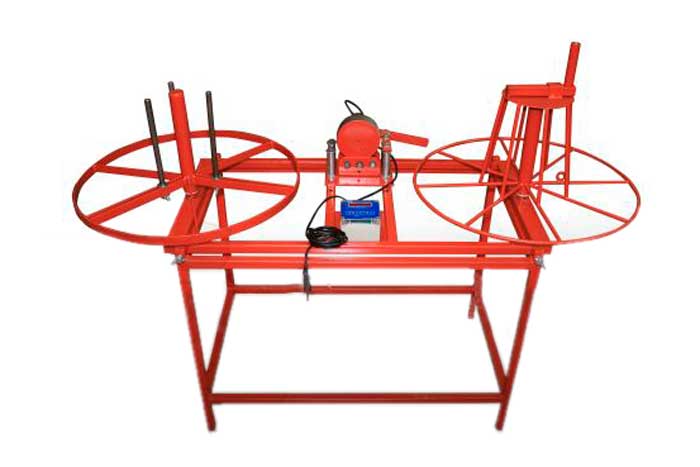

Бухтовщик на 2-е приемные катушки

Average: 10 (1 vote)

Бухтовщик на 2-е приемные катушки предназначен для перемотки продукции.

Устройство и принцип действия

Бухтовщик включает две приемные катушки, установленные на поворотной планшайбе.

Одна из катушек занимает позицию намотки и принимает изделие в бухту.

При повороте планшайбы пустая (разгруженная) катушка становится на позицию намотки и начинает вращаться по команде оператора, который должен обрезать провод и закрепить конец на начало намотки новой бухты.

Заполненная катушка переходит на позицию разгрузки. И, пока наматывается новая бухта, снимается уже намотанная.

Перед бухтовщиком размещены измерительный узел с программным счетчиком метража и узел контроля натяжения провода.

Счетчик дает команду в блок управления об окончании намотки бухты. Блок контроля натяжения регулирует скорость намотки, согласовывая ее с работой отдающей станции.

Бухтовщик оснащен механизмом раскладки витков с регулируемым шагом раскладки.
