Коробки разветвительные КРВТ
Описание
Коробки разветвительные КРВТ предназначены для соединения и разветвления гибких и бронированных кабелей в подземных выработках, шахтах и рудниках, опасных по газу (метану) и угольной пыли.
Конструкция

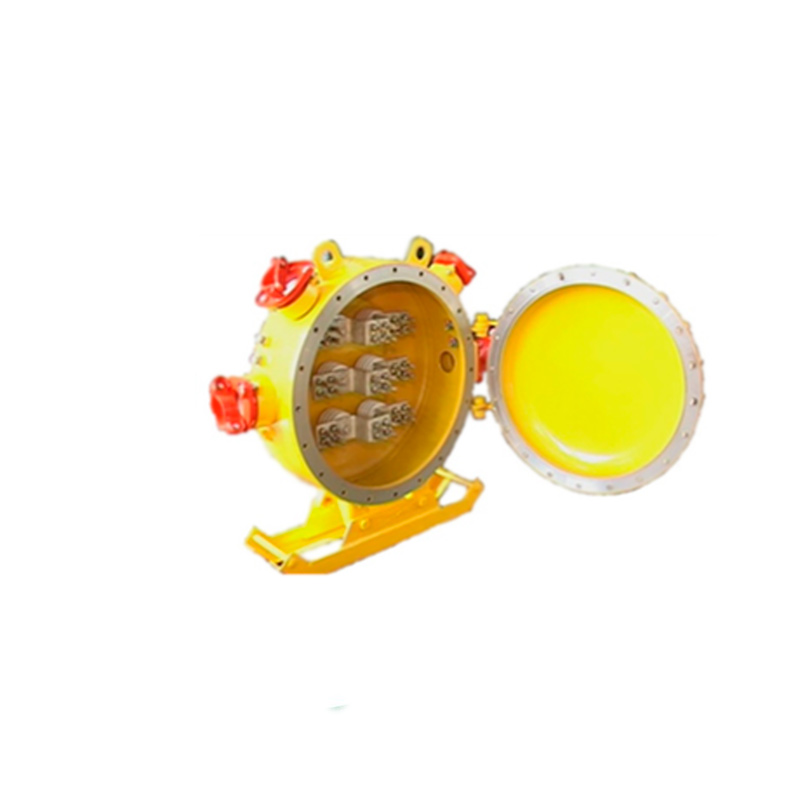

Коробки КРВТ состоят из цилиндрического корпуса и крышки, изготовленных из стали. В корпусе вмонтированы зажимы соединенные шинами, предназначенные для подключения силовых цепей, а также имеются зажимы для контрольных цепей. Зажимы предназначены для подсоединение кабеля, как с наконечниками, так и без наконечников.
Характеристики
| Тип коробки | КРВТ-6/630 | КРВТ-1,14/630 |
| Номинальное напряжение питающей сети, В | 6000 | 1140 |
| Номинальное значение тока нагрузки, А | 630 | 400 |
| Исполнение | РВ 4В | РВ 3В |
| Габаритные размеры (ШхВхГ), мм, не более | 1000 х 725 х 442 | 554 х 590 х 282 |
| Масса, не более, кг | 80 | 39 |
| Наименование | Количество | Сечения кабеля, мм2 | |
| КРВТ-6/630 | |||
| Ввод 1 | Ø70 | 1 | |
| Ввод 2, 3 | Ø63 | 2 | |
| Ввод 4 под заливку | Ø63 | 1 | |
| КРВТ-1,14/630 | |||
| Ввод 1, 2, 3 | Ø63 | 3 | |
| Ввод 4, 5 | Ø45 | 2 | |
| Ввод 6 | Ø20 | 1 | |
