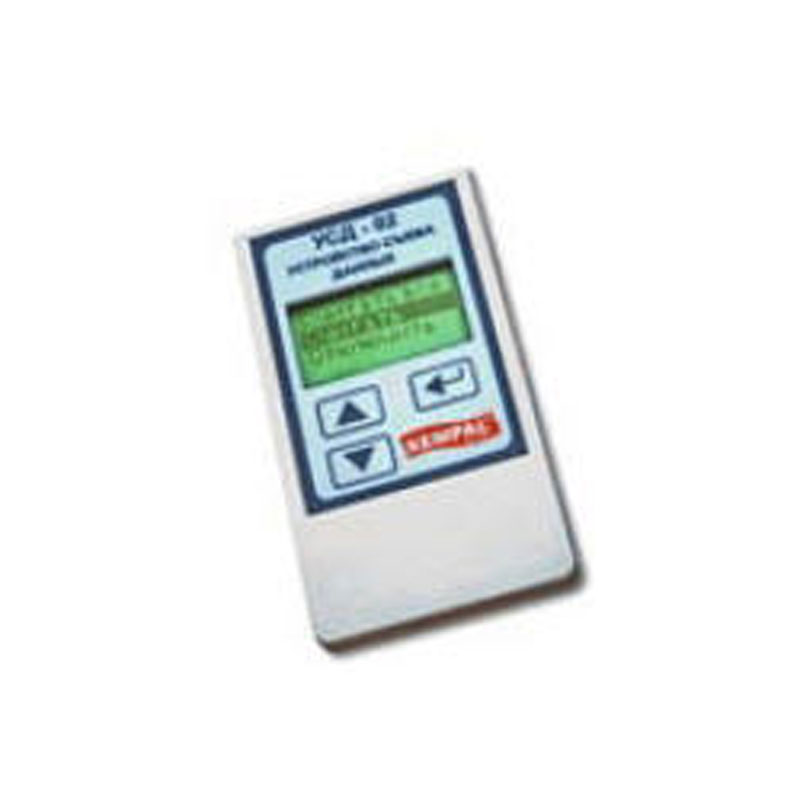

Устройство съема данных УСД-02 представляет собой специальное электронное устройство, используемое для считывания информации , которую подает счетчик СВТУ-10М модификаций М1, M2, 5M1, 5M2, а также счетчик СВТУ-11 во всех модификациях. После считывания информации она передается для обработки и сохранения на персональном компьютере.

Функциональность нашего прибора

Устройство УСД-02 позволяет считывать всю хранимую на счетчиках информацию, включая посуточные и почасовые отчеты, информационные журналы об ошибках в работе системы, а также текущие настройки счетчика на момент считывания информации. Весь информационный архив, считываемый со счетчиков, будет храниться на внутреннем виде памяти нашего устройства до момента, когда не будет перенесен на персональный компьютер. После этого память устройства очищается. Максимальное количество хранимых записей равно 20. При последующих считываниях самая старая запись стирается и перезаписывается новой.

Порядок работы с устройством

Для питания устройства применяются два элемента типа ААА или двух NiMn аккумуляторов. Одного заряда этого вида батарей должно хватать ориентировочно на 600 считываний информации со счетчиков.

Для того чтобы начать считывание информации о счетчика на устройство, выполняется их коммутация. Для этого используется имеющийся штатный разъем RS-232. Для переноса же информации с УСД-02 на персональный компьютер используется USB-интерфейс. Чтобы выполнить сам процесс копирования информации следует установить специализированное программное обеспечение. Специально для этого устройства разработана программа Sempal DM3. Следует помнить, что перед первым использованием устройства, на компьютере нужно установить соответствующий драйвер.

Работа с программой Sempal DM3

После установки софта и драйверов в главном окне программы станет активным функциональная кнопка "УСД-02", нажатие на которую переведет пользователя в информационное древо, где можно будет просмотреть и выбрать информацию для копирования. В процессе считывания данных на приборе будет отображаться индикатор о выполняемом действии. После завершения операции будет выдано диагностическое сообщение.

Процесс управления устройством

Прибор позволяет собой управлять при нажатии определенных клавиш, которые сведены к определенный процессам. Клавиши установлены на лицо устройства (кнопки перемещения курсора, кнопка "ввод"). На информационном дисплее можно контролировать процесс настройки и работы прибора. Коммутация и общая работа со счетчиками и ПК осуществляется через RS-232 и USB-разъемы.
