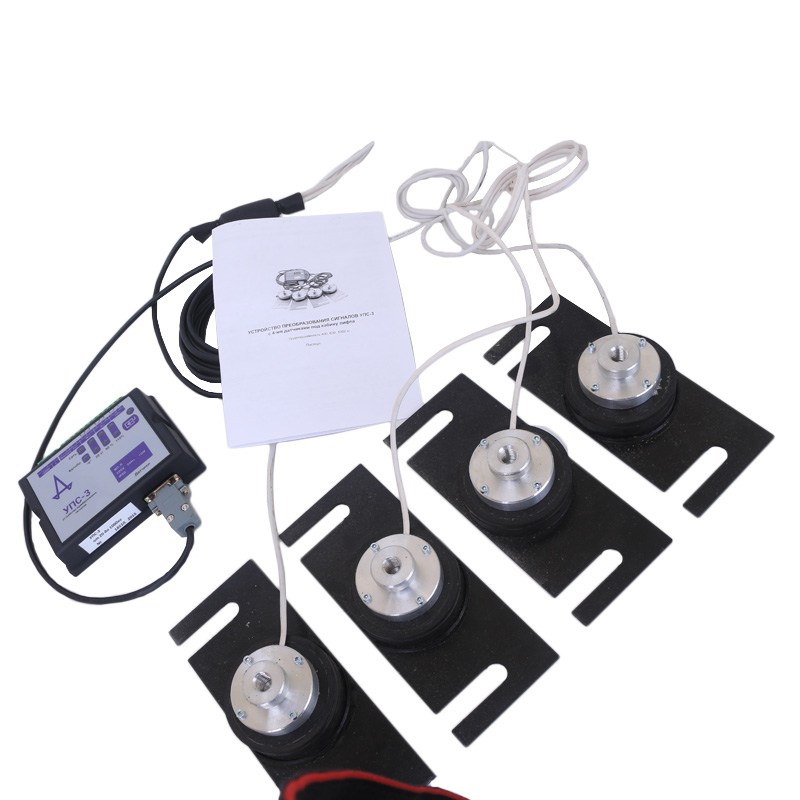

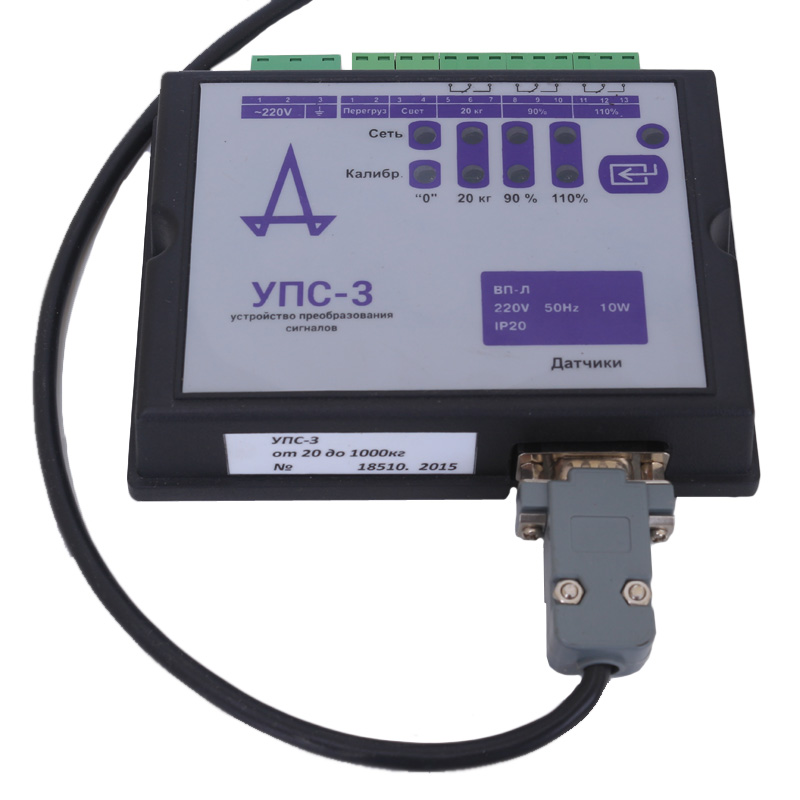

Устройство контроля загрузки лифта УПС-3 является электронным прибором, функционирующим совместно с тензодатчиками.

Назначение

Выполняют контрольно-управляющие функции в составе лифтового оборудования разнообразного назначения.

Принцип функционирования УПС-3 заключается в измерении параметров электрического сигнала с тензодатчиков и, в зависимости от их уровня, замыкании соответствующего релейного выхода:

  1. 20 кг,
  2. 0,9 от НПП нетто,
  3. 1,1 от НПП нетто.

Возможно срабатывание третьего выхода при превышении НПП нетто на 75 кг.

Выходы реализованы по типу «сухой контакт».

Грузоподъемность лифта с датчиками под пол может быть:

  • 400 кг
  • 630 кг,
  • 1 000 кг.

Грузоподъемность лифта с датчиками на канаты может быть любой (зависит от конструкционных особенностей лифтового оборудования, в частности, числа канатов) и калибруется в процессе монтажа.

Наименование товара

Устройство контроля загрузки лифта УПС-3

НПП брутто

2,3 тонны (датчик под пол)

НПП нетто

1 тонна

НмПП

20 кг (датчик под пол)

Точность

категория 1 (датчик на канаты)

РКП

(1,5÷2,2)мВ/В (датчик на канаты)

Основная преобразовательная погрешность относительно НПП нетто

±1%

Длительность преобразовательного цикла

2 с (датчик на канаты)

Питающее переменное (50Гц) напряжение

(198÷242) В (датчик под пол)

Питающее постоянное напряжение

(2,5÷12) В (датчик на канаты)

Мощность потребления электроэнергии

10 ВА (датчик под пол)

Внутреннее электросопротивление

(396÷404) Ом (датчик на канаты)

Электросопротивление изоляции

1 ГОм (датчик на канаты)

Преобразовательная погрешность относительно номинальной грузоподъемности

0,5% (датчик под пол)

Разрушающая нагрузка датчика относительно НПП нетто

300% (датчик под пол)

200% (датчик на канаты)

Рабочий температурный интервал

(-20÷+50) °C (датчик под пол)

(-35÷+70) °C (датчик на канаты)

Верхний предел нагрузки относительно НПП

150% (датчик на канаты)

Термический коэффициент относительно полной шкалы

0,03%/°C (датчик на канаты)

Срок удовлетворенной работы

25 лет (датчик под пол)

Степень защиты (датчик под пол)

IP67 (ПВТ-Л)

IP20 (ВП-Л)

IP54 (клеммная коробка)

Степень защиты (датчик на канаты)

IP67

Размер

135х115х32 мм

Размер датчика

200х80х50 мм (ПВТ-Л)

126х22х60 мм (датчик на канаты)

Размер клеммной коробки

52х26х64 мм

Длина соединительного кабеля

5 метров

Сечение соединительного кабеля

32х16 мм

Вес

350 грамм

Вес датчика

720 грамм (ПВТ-Л)

300 грамм (датчик на канаты)

Вес клеммной коробки

50 грамм

Вес соединительного кабеля

320 грамм

Устройство УПС-3 производится в 2-х модификациях:

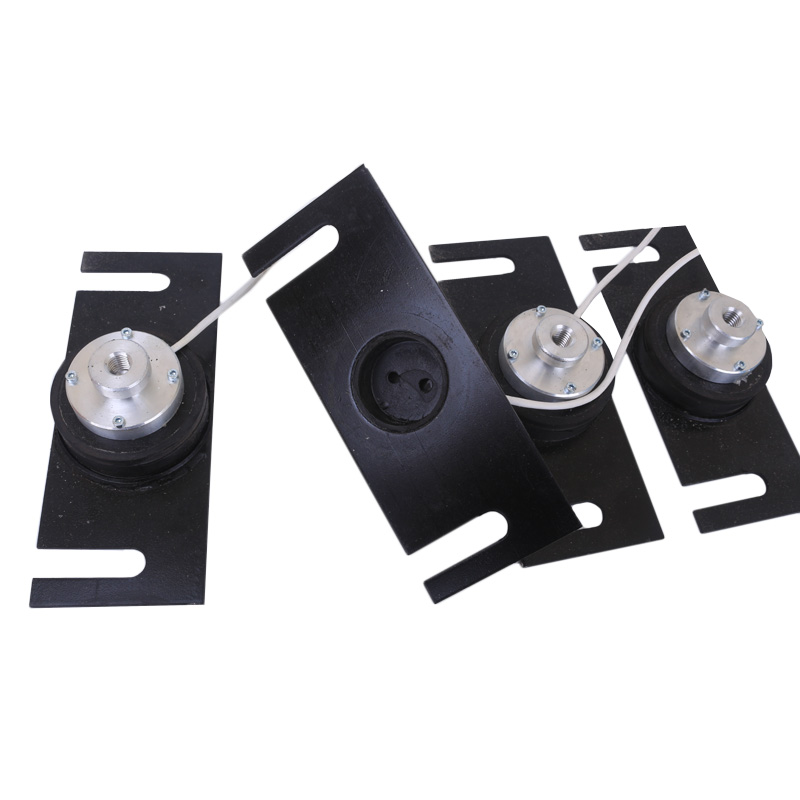

  • для датчиков под пол лифтовой кабины (до 4-х датчиков)
  • для датчиков на канаты (от 3-х до 6-и датчиков).
