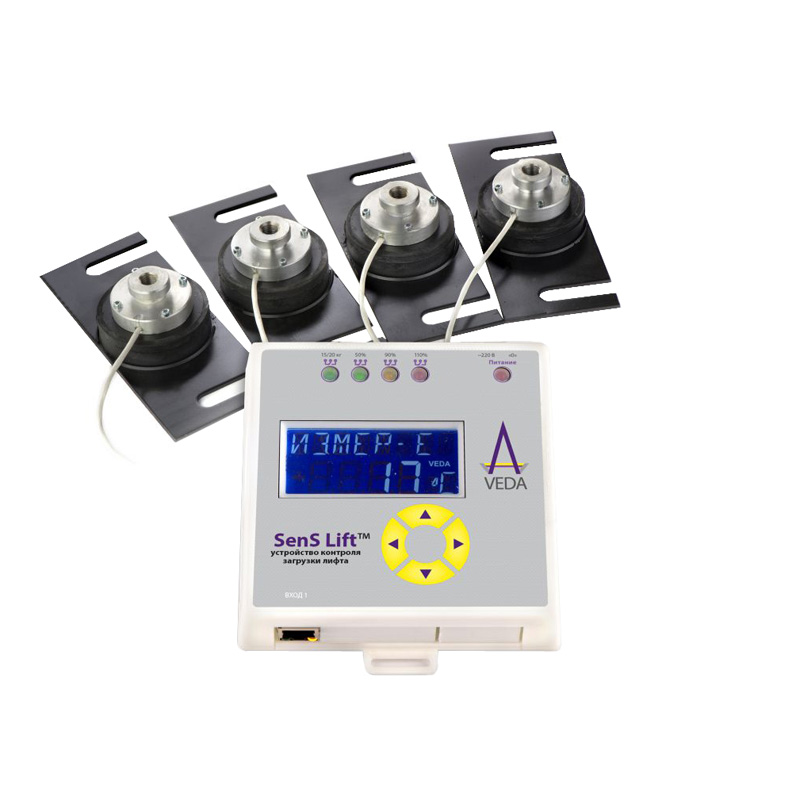

SenS Lift с протоколом CAN open

SenS Lift с коммуникационным протоколом CAN open является электротехническим измерительным прибором для функционирования совместно с тензодатчиком и построения автоматизированных систем управления работой лифтового оборудования.

Назначение

Используется в лифтах (в том числе, в пассажирских), выполняя функции сигнализатора их загруженности. Параметры лифтовых систем могут определяться прямыми или косвенными методиками.

Конструкция SenS Lift с коммуникационным протоколом CAN open предполагает настройку грузоподъемности в процессе монтажа на объекте. При этом допускается калибровка параметров без необходимости применения специальных грузов. Для этого используются два веса:

  • пустой кабины,
  • кабины с грузом известной массы (значение массы вводится с клавиатуры).

Интерфейс устройства русифицированный.

Допустимо подключение к SenS Lift с коммуникационным протоколом CAN open датчиков, рассчитанных на установку:

  • под пол (LA),
  • на канат (LB),
  • на балку (LC),
  • под лебедку (LD).

На релейных выходах, имеющих тип «сухой контакт», формируются следующие сигналы:

  • (15/20)кг,
  • 0,5 от НПП,
  • 0,9 от НПП,
  • 1,1 от НПП.

Выход (15/20)кг реализован на реле поляризационного типа, особенностью которого является поддержание текущего состояния даже при пропадании напряжения. Таким образом его контакты могут использоваться для активации аварийного освещения при нахождении пассажира в кабине лифта в случае отключения электропитания.

Датчики под пол применяются для лифтов, оснащенных неподвижным полом и имеющих грузоподъемность стандартную:

  • 0,4 т,
  • 0,63 т,
  • 1 т

или другую, но менее 1 т.

Устройство с датчиками на канаты можно откалибровать для любой грузоподъемности, величина которой определяется в зависимости от конструкции лифта и числа канатов.

Товар называется

SenS Lift

НПП брутто

2,3 т (датчик под пол)

НПП нетто

1,0 т

НмПП

20 кг (датчик под пол)

Точность

категория 1 (датчик на канат)

Основная преобразовательная погрешность

±1%

Преобразовательная погрешность относительно номинальной грузоподъемности

0,5% (датчик под пол)

РКП

(1,5÷2,2) мВ/В (датчик на канат)

Разрушающая нагрузка для датчика относительно НПП нетто

300%

Питающее переменное (50Гц) напряжение

Отрезок (198÷242) В (датчик под пол)

Питающее постоянное напряжение

2,5 В … 12 В

Мощность потребления электроэнергии

5 ВА

Внутреннее электросопротивление

0,4 кОм (датчик на канат)

Электросопротивление изоляции

>1 ГОм (датчик на канат)

Рабочий температурный интервал

(-20÷+50)°C (датчик под пол)

(-35÷+70)°C (датчик на канат)

Степень защиты (датчик под пол)

IP67 (ПВТ-Л)

IP20 (ВП-Л)

IP54 (клеммная коробка)

Степень защиты (датчик на канат)

IP67

Термический коэффициент от полной шкалы (датчик на канат)

0,03%/°C

Верхний предел нагрузки относительно НПП (датчик на канат)

>150%

Разрушающая нагрузка относительно НПП (датчик на канат)

>200%

Длина соединительного кабеля

500 см

Диаметр соединительного кабеля

8 мм

Размер

135х135х32 мм

Размер датчика

200х80х50 мм (ПВТ-Л)

126х22х60 мм (датчик на канат)

Размер клеммной коробки

70х26х24 мм

Масса

0,3 кг

Вес датчика

0,72 кг (ПВТ-Л)

0,3 кг (датчик на канаты)

Вес клеммной коробки

0,05 кг

Вес соединительного кабеля

0,32 кг
