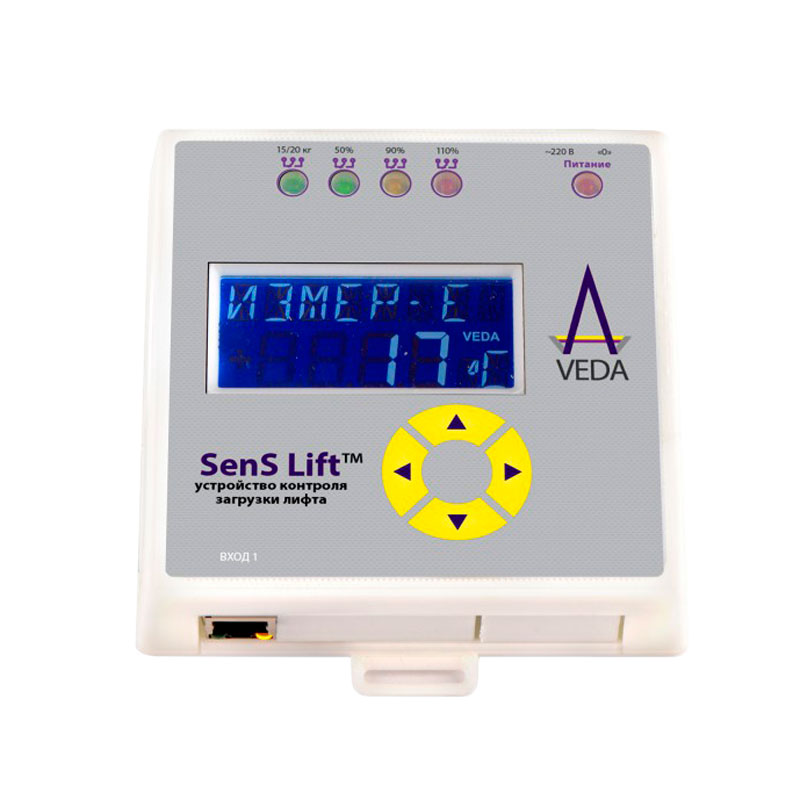

Устройство контроля загрузки лифта SenS Lift является электронным прибором, функционирующим в составе лифтового оборудования.

Назначение

Обеспечивает определение степени загрузки лифтовой кабины путем анализа электрического сигнала с выхода тензодатчиков.

Устройство контроля  SenS Lift оснащено измерительными каналами типа полный мост, которых может быть 1÷6 штук. Для каждого канала предусмотрена термокомпенсация и обработка сигнала цифровыми методами.

Настройка номинальной грузоподъемности производится непосредственно во время монтажа. Калибровка организована таким способом, чтобы исключить необходимость применения специальных грузов. Для этого используется масса кабины пустой и с известным весом, величина которого вводится с клавиатуры.

Датчики могут быть следующих типов:

  • под пол,
  • на канат,
  • на балку,
  • под лебедку.

Реле с выходом типа «сухой контакт» формирует сигналы:

  • 15 / 20 кг,
  • 0,5 от НПП нетто,
  • 0,9 от НПП нетто,
  • 1,1 от НПП нетто.

Лифтовое оборудование Вибро-щит

Устройство контроля загрузки лифта SenS Lift

НПП брутто

2,3 тонны (датчик под пол)

4 тонны (датчик под лебедку)

НПП нетто

1 тонна (датчик под пол или на канат)

2 тонны (датчик под лебедку)

НмПП

20 кг (датчик под пол)

15 кг (датчик под лебедку)

Питающее постоянное напряжение

2,5…12 Вольт (датчик на канат)

24 Вольта (датчик под лебедку)

Питающее переменное (50Гц) напряжение

220 Вольт (датчик под пол)

(110/220) Вольт (датчик под лебедку)

Мощность потребления электроэнергии

5 вольтампер

РКП

2 мВ/В (датчик на канат)

Электросопротивление внутреннее

(396÷404) Ом (датчик на канат)

Электросопротивление изоляции

>1 ГОм (датчик на канат)

Преобразовательная погрешность относительно НПП нетто

±1% (датчик под пол или на канат)

±0,5% (датчик под лебедку)

Преобразовательная погрешность относительно номинальной грузоподъемности

0,5% (датчик под пол)

Верхний предел нагрузки относительно НПП

150% (датчик на канат или под лебедку)

Разрушающая нагрузка для датчика относительно НПП нетто

300% (датчик под пол)

200% (датчик на канат)

Разрушающая нагрузка относительно номинальной

300% (датчик под лебедку)

Рабочий температурный интервал

(-20÷+50)°C (датчик под пол или под лебедку)

(-35÷+70)°C (датчик на канат)

Термический коэффициент от полной шкалы

0,03%/°C (датчик на канат)

Степень защиты (датчик под пол)

IP67 (ПВТ-Л)

IP20 (ВП-Л)

IP54 (клеммная коробка)

Степень защиты (датчик на канат)

IP67

Степень защиты (датчик под лебедку)

IP54 (датчик)

IP20 (вторичный преобразователь)

Длительность цикла преобразования

>100 мс (датчик под лебедку)

Число датчиков под лебедку

Две штуки

Число релейных выходов (датчик под лебедку)

Четыре штуки

Коммутируемое релейными выходами переменное напряжение

<220 В

Коммутируемый релейными выходами переменный ток

<1 А

Коммутируемое релейными выходами постоянное напряжение

<30 В

Коммутируемый релейными выходами постоянный ток

<3 А

Число аналоговых выходов

1 шт.

Переменное напряжение логического входа

110 В

Постоянное напряжение логического входа

24 В

Климатическое исполнение  (датчик под лебедку)

УХЛ3

Срок службы (датчик под лебедку)

>25 лет

Длина кабеля

Диаметр кабеля

8 мм

Размер

135х135х32 мм

Размер датчика

200х80х50 мм (датчик под пол)

126х22х60 мм (датчик на канат)

100х100х25 мм (датчик под лебедку)

Размер клеммной коробки

70х26х24 мм (датчик под пол или на канат)

52х26х24 мм (датчик под лебедку)

Вес изделия

0,3 кг

Вес датчика

0,72 кг (датчик под пол)

0,3 кг (датчик на канат)

0,1 кг (датчик под лебедку)

Вес клеммной коробки

0,05 кг

Вес кабеля

0,32 кг
