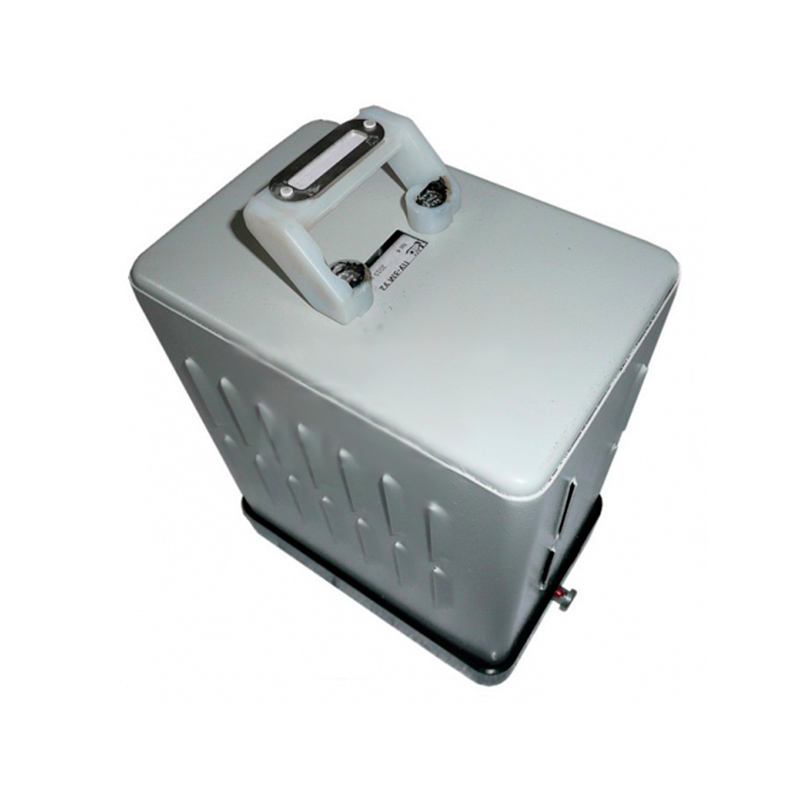

Усилитель путевой ПУ-3М

Питание усилителя осуществляется от источника постоянного тока номинальным напряжением

24 В

При напряжении питания 22 В напряжении на входе усилителя 5 В частоты 70 Гц и установленной на нагрузке мощности 180 В·А, напряжение на нагрузке – не менее 20 В, практически прямоугольной формы, а потребляемая мощность от источника постоянного тока – не более 190 В·А

Входное сопротивление усилителя ПУ-3М сигналу частоты 70 Гц при напряжении источника питания 22,4 В, не менее

1 кОм

Ток, потребляемый усилителем при напряжении источника питания 26 В, не более

10 А

Габаритные размеры

265 x 134 x 201 мм

Масса

4,5 кг
