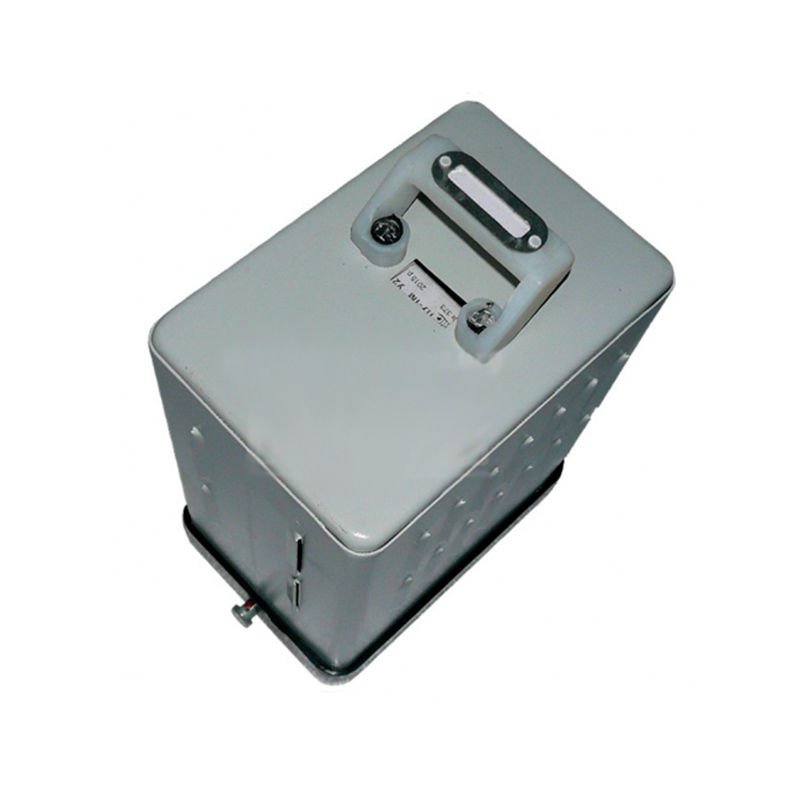

Усилитель путевой ПУ-1М

Голосов: 3
Документация:
Паспорт(1.99 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Усилитель путевой ПУ-1М 541.11.31 предназначен для питания рельсовых цепей частотой автоблокировки токами сигнальных частот. Усилитель устанавливается для эксплуатации на рамках релейных стативов в розетки реле ДСШ.

Характеристики

Технические характеристики

Питание усилителя осуществляется от источника однофазного тока частотой 50 Гц, номинальным напряжением

17 В

При напряжении источника питания 19,5 В, напряжении на входе 5 В частотами 125 и 375 Гц, напряжение на нагрузке усилителя практически прямоугольной формы - не менее 30 В, при мощности на нагрузке – не менее 40 В·А

Ток потребляемый усилителем, не превышает

5,4 А

Напряжение пульсации выпрямленного напряжения источника питания усилителя, не более

0,4 В

Входное сопротивление усилителя ПУ-1М на частотах 75 и 425 Гц, не менее

300 Ом

Габаритные размеры

265 x 134 x 201 мм

Масса

6,5 кг
