Усилитель приемника диспетчерского контроля УПДК-3
Описание
Усилитель приемника диспетчерского контроля УПДК-3 УТС 005.00.00.00 предназначен для усиления сигналов частотного диспетчерского контроля (ЧДК).
Условия эксплуатации
Усилитель УПДК-3 предназначен для работы при температуре окружающего воздуха от 1 °С до 40 °С (вид климатического исполнения УХЛ (NF), категория размещения 4 (эксплуатация в закрытых отапливаемых и вентилируемых помещениях) по ГОСТ 15150-69).
Характеристики
| Номинальное напряжение питания | 24 В от источника постоянного тока (с допускаемым отклонением от 22 В до 31 В) |
| Ток, потребляемый усилителем УПДК-3, не более: | 50 мА (при отсутствии сигнала на входе) |
| 250 мА (при максимальном входном напряжении величиной 1,4 В и сопротивлении нагрузки величиной 50 Ом) | |
| Максимальное входное напряжение | 1,4 В |
| Выходное напряжение при максимальном входном напряжении и нагрузке величиной 50 Ом, не менее | 6 В |
| Диапазон усиливаемых частот по уровню «минус 2 дБ», не менее чем | от 300 Гц до 1500 Гц |
| Конструкция усилителя обеспечивает установку в штепсельные розетки реле НМШ | |
| Степень защиты усилителя приемника диспетчерского контроля, обеспечиваемая оболочкой | ІР30 по ДСТУ EN 60529:2018 |
| Габаритные размеры, не более | 112×87×200 мм |
| Масса, не более | 0,6 кг |
| Вход усилителя | Модуль входного сопротивления, Ом | Установленные перемычки | |
| на частоте 300 Гц, не менее | на частоте 1500 Гц, не более | ||
| 23-1 | 1000 | 1600 | 12-33, 1-21 |
| 700 | 1200 | 12-33, 1-22 | |
| 470 | 850 | 12-33, 1-13 | |
| 280 | 550 | 12-33, 1-11 | |
Схемы

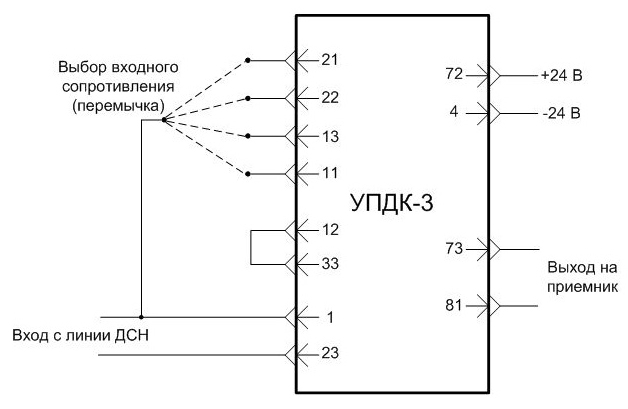

Схема внешних подключений усилителя приемника УПДК-3
