Усилитель ЭРП-25

No votes yet
Категория:

Усилитель электрогидравлический ЭРП-25 это универсально настроенный электрический гидравлический усилитель, который используется на ремонтных путевых железнодорожных машинах. Имея одинаковый габаритный и присоединительный размер, ЭРП-25 используется в качестве полноценной замены блоку типа 4WRZ25.

Задачи, решаемые усилителем ЭРП-25

Усилитель электрогидравлического типа используется в технологических системах для изменения направления потока масла и его величины пропорционально изменению входного электрического сигнала на входе устройства. Применяется блок в выправочно-подбивочно-рихтовочных машинах на железной дороге. Машины используются для ремонтных работ и технического обслуживания путей, поддержания в надлежащем состоянии в ходе эксплуатации.

Конструкция

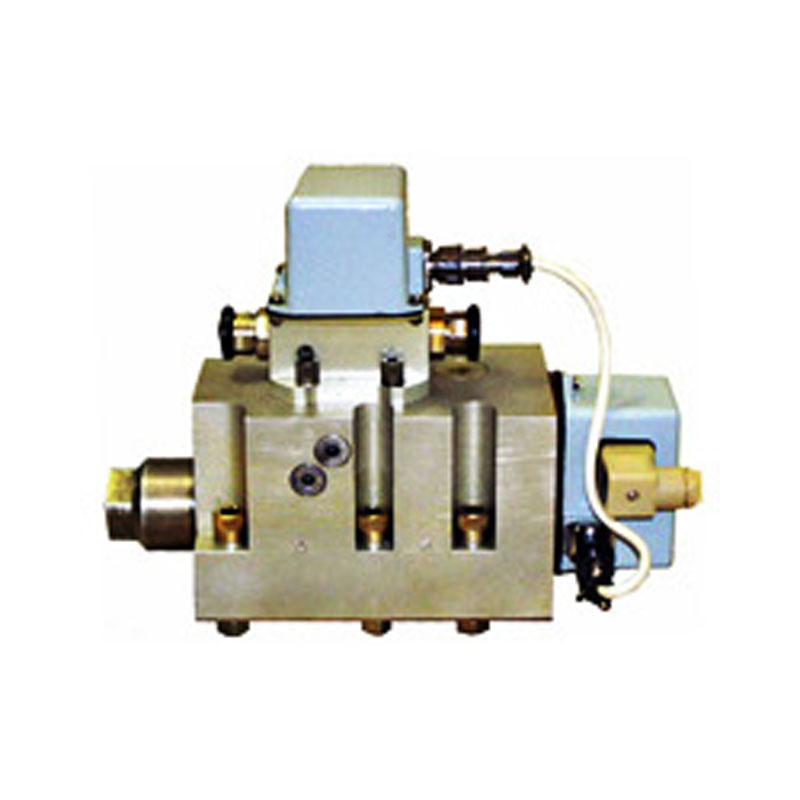

ЭРП-25 производится в корпусе прямоугольной формы со стенками, выполненными из толстого металла. Такая конструктивная особенность обусловлена тем, что блок предназначен для работы с давлением рабочей среды до 210 кгс/см2, в качестве которой используется предварительно очищенное минеральное масло.

На боковой поверхности агрегата находится присоединительный штуцер для подключения в систему. На другой торцевой боковой стенке корпуса и сверху расположены электрические коробки с размещёнными в них клеммами, предназначенными для подключения к системе автоматики, и электромагнитом для управления электрическим клапаном.

Гидравлический усилитель устойчив к воздействию вибрации и внешних магнитных полей. Блок предназначен для установки на железнодорожную ремонтную путевую машину и может работать при температуре -10 °С÷+50 °С. Усилитель ЭРП-25 допускает работу с маслом, разогретым до +75 °С. Класс защиты корпуса от внешнего воздействия предусматривает использование блока под дождём.

Рабочая среда

масло (минеральное)

Входное сопротивление

20 Ом ±5 %

Параметры рабочей жидкости

вязкость

7 ÷ 100 мм2

чистота

min 10 класс

температура

+10 ÷ +75 °С

Входной сигнал управления

0 ÷ 800 мА

Давление

питания

210 кгс/см2

управления

140 кгс/см2

Максимальный расход масла

220 л/мин

Время срабатывания

до 0,4 с

Размер блока

320х150х232 мм

Степень защиты корпуса

IPX4 (ГОСТ 14254-96)

Климатическое исполнение согласно ГОСТ 15150-69

У5

Масса

11 кг
