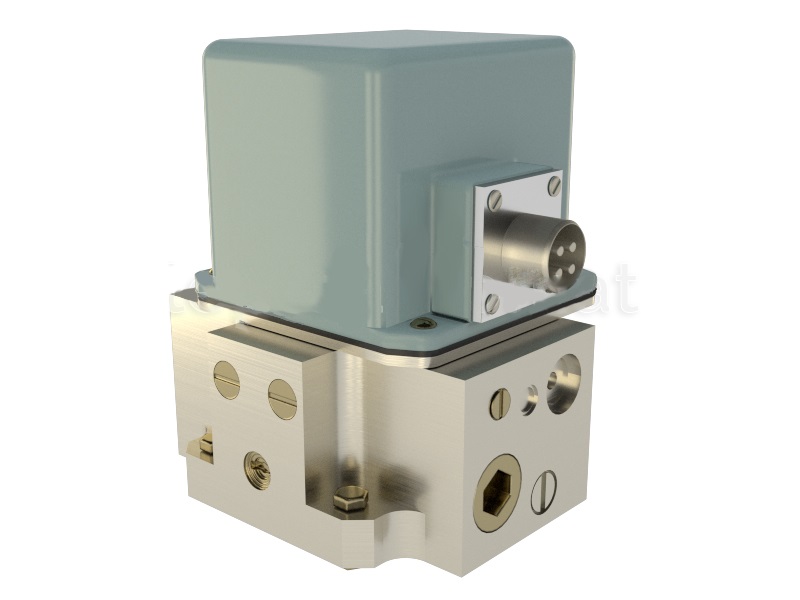

Усилитель УЭГ.С-1И

Усилитель электрогидравлический УЭГ.С-1И используется для управления гидравлическими механизмами одностороннего действия.

Для определения положения золотника, устройство оборудовано электрическим датчиком.

Отличительной чертой устройства являются высокая чувствительность и скорость реакции на управляющий сигнал, а также высокая ремонтопригодность.

В качестве рабочей среды прибора используется минеральное масло с вязкостью в диапазоне от 7 до 70 мм2/с.

Значение управляющего давления, напрямую, зависит от питающего давления, и составляет:

  • При питающем давлении до 10 Мпа управляющее является равным ему.
  • При питающем давлении больше 10 Мпа управляющее буде равным -  10 Мпа.

Устройство и работа усилителя УЭГ.С-1И

Принцип работы, устройства, заключается в дифференциальном сравнении входящего, электрического сигнала с силовым моментом который развивает управляющее устройство. Следовательно, при поступлении сигнала от датчика происходит изменение величины момента управляющего устройства, которое управляет положением заслонки. Движение заслонки прекращается с уравновешиванием пружины связанной с золотником, и динамического момента якоря управляющего блока.

Высокая точность управления достигается применением схемы, связывающей якорь управляющего блока и пружину с шарнирным соединением.

Также благодаря применяемым техническим решениям устройство имеет ряд преимуществ перед своими аналогами:

  • Высокая скорость реакции на внешние сигналы.
  • Повышенная чувствительность датчика и всего механизма.

Исходя из расхода рабочей жидкости, устройство выпускается в нескольких модификациях, индекс в конце аббревиатуры устройства обозначает его типоразмер – 40, 100, 200 или 500.

Также при выборе модификации устройства, стоит учитывать допустимую утечку масла через золотник, у разных модификаций она имеет разные значения.

Усилитель УЭГ-С-1И имеет рабочие параметры такого плана:

№ п\п

Параметр

Значение

1

Диапазон изменения входного токового сигнала, мА

-100 0  +100

2

Сопротивление цепи входного сигнала, Ом

60

3

Индуктивность цепи входного сигнала, Гн

2

4

Диапазон осцилляции сигнала, мА

5-8

5

Питающее давление, Мпа



Минимум

1,6



Максимум

32

  • Усилитель электрогидравлический УЭГ. С-1И-40
  • Усилитель электрогидравлический УЭГ. С-1И-100
  • Усилитель электрогидравлический УЭГ. С-1И-200
  • Усилитель электрогидравлический УЭГ. С-1И- 500

В комплект поставки прибора входит:

  • Гидравлический усилитель.
  • Нормирующий усилитель.
  • Паспорт устройства.
  • Руководство по монтажу и наладке.
