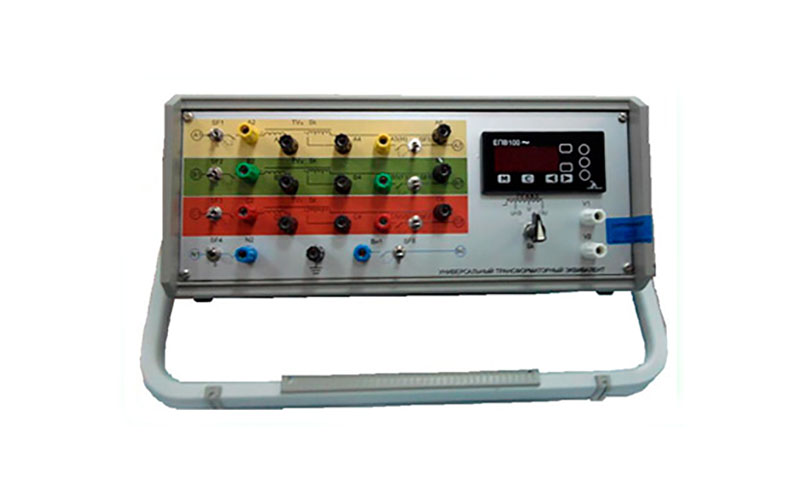

Универсальный трансформаторный эквивалент УТЭ

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Универсальный трансформаторный эквивалент УТЭ предназначен для расширения функциональных возможностей испытательной системы «РЗА-Тестер» при проверки терминалов релейной защиты и противоаварийной автоматики.

Использование УТЭ обеспечивает

  • моделирование существующих схем подключения измерительных цепей напряжения к терминалу релейной защиты и противоаварийной автоматики;
  • имитацию различного рода обрывов в измерительных цепях напряжения;
  • проверку логики работы дистанционных и токовых защит.

Характеристики

Технические характеристики
Наименование характеристики Значение характеристики Примечание
Количество трансформаторов однофазных 3 -
Рабочее напряжение первичных обмоток, В 10…100 -
Выходные напряжения, В 5,7…57,7;
10…100;
17,3…173,2
В зависимости
от положения переключателя
Погрешность выходного напряжения
для выводов U/3: при токе нагрузки 0…3 мА – при токе нагрузки 3…50 мА –
(+0,5…минус 2)% (+0,5… минус 3)% -
Погрешность выходного напряжения
для выводов U: при токе нагрузки 0…3 мА – при токе нагрузки 3…50 мА –
± 0,5% +0,5… минус 3)% -
Погрешность выходного напряжения
для выводов 3U:при токе нагрузки 0…3 мА – при токе нагрузки 3…50 мА –
± 0,5% (+0,5… минус 3)% -
Габаритные размеры, мм
(ширина, глубина, высота)
365х280х160 -
Масса, не более, кг 7 -

В состав УТЭ входит цифровой вольтметр, обеспечивающий возможность измерения действующего значения напряжения первой и третьей гармоник входного и выходного напряжений.

Конструкция УТЭ обеспечивает возможность потребителю выполнять произвольную конфигурацию входных и выходных обмоток трансформаторов с помощью внешних перемычек, входящих в комплект прибора.

Климатические характеристики

Универсальный трансформаторный эквивалент по устойчивости к воздействию климатических факторов внешней среды соответствует категории 4 исполнения УХЛ по ГОСТ 15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями), рабочее значение температуры воздуха при эксплуатации от +5С до +40)С.
