Фотодатчик ультрафиолетовый УФД

Фотодатчик УФД востребован для точного анализа наличия пламени при использовании газообразного и жидкого топлива. Устройство может использоваться в составе автоматических систем управления и сигнализации.

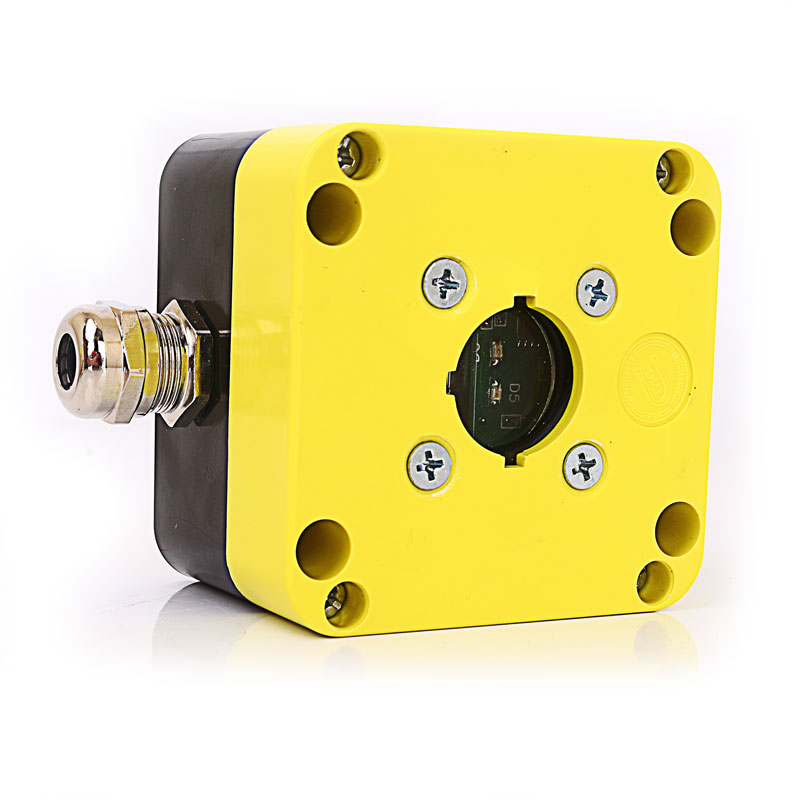

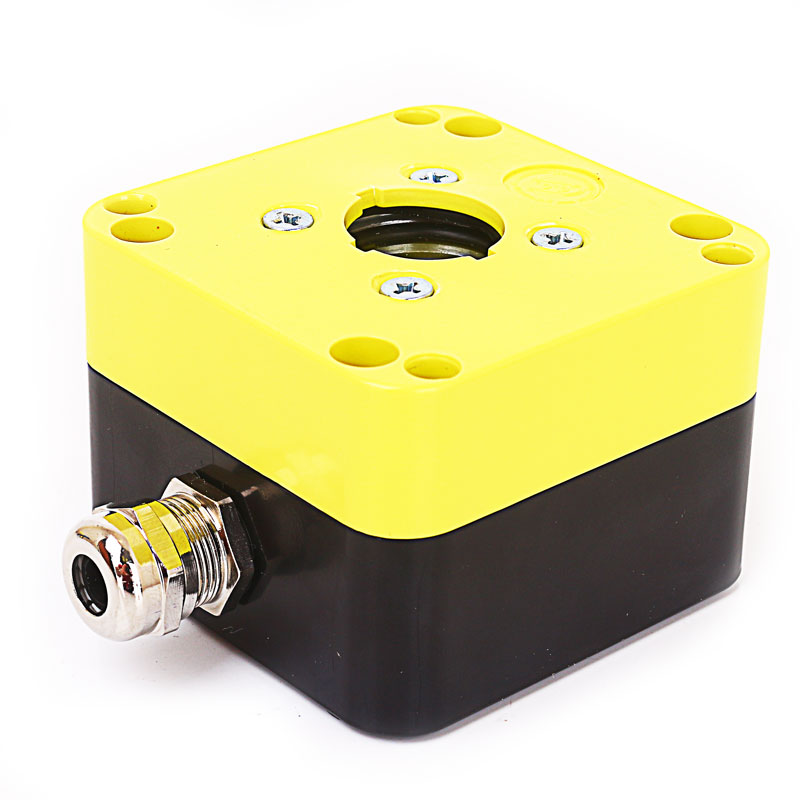

Датчик представляет собой чувствительный элемент, в виде ультрафиолетовой лампы высокого напряжения, соединенной с фотоэлементом и контрольными цепями. Все внутренние элементы прибора заключены в герметичный корпус, оснащенный окном с защитным кварцевым стеклом.

Устройство и работа датчика УФД

Принцип работы основан на детектировании ультрафиолетовой составляющей спектра пламени с помощью фотоэлемента, после определения необходимой части спектра фотоэлементом генерируется высокое напряжение +300 В, и подается на лампу. После чего сигнал, полученный от лампы, фильтруется, усиливается и происходит его сравнение с заданным пороговым значением. В случае совпадения параметров, происходит замыкание сигнальной цепи прибора, а именно замыкаются сухие контакты выходного реле.

Фотодатчик поставляется с заводской настройкой и не требует дальнейшей подстройки, в процессе эксплуатации, также устройство не нуждается в периодическом обслуживании.

При проведении профилактических осмотров, в случае необходимости, следует очистить датчик от пыли и подтянуть винты на клемных контактах.

Условия эксплуатации датчика:

  • Допустимая температура от -5 до +60.
  • Максимальная относительная влажность воздуха – 90%.
  • Максимально допустимый уровень вибрации - 25 единиц Герц, при поддержании амплитуды вибрации на уровне примерно в 0,1 мм.
  • Постоянное или переменное магнитное поле с показателем напряженности менее 4 000 А\м.

№ п\п

Характеристика

Значение

1

Питающее напряжение, В

220

2

Используемая мощность, Вт

0,8

3

Коммутируемый ток выходного реле, А (при220 В, 50 Гц)

0,24

4

Вес прибора, кг

0,4

 При поддержании нормальной работы, гарантийный период рабочей эксплуатации прибора составляет –1,5 года.

Начало срока гарантийного обслуживания начинает отчитываться со дня ввода прибора в эксплуатацию, но не позднее 6 месяцев после отгрузки устройства заказчику.

Гарантийное и послегарантийное обслуживание прибора может проводиться только на заводе изготовителе.

В комплект поставки фотодатчика входит:

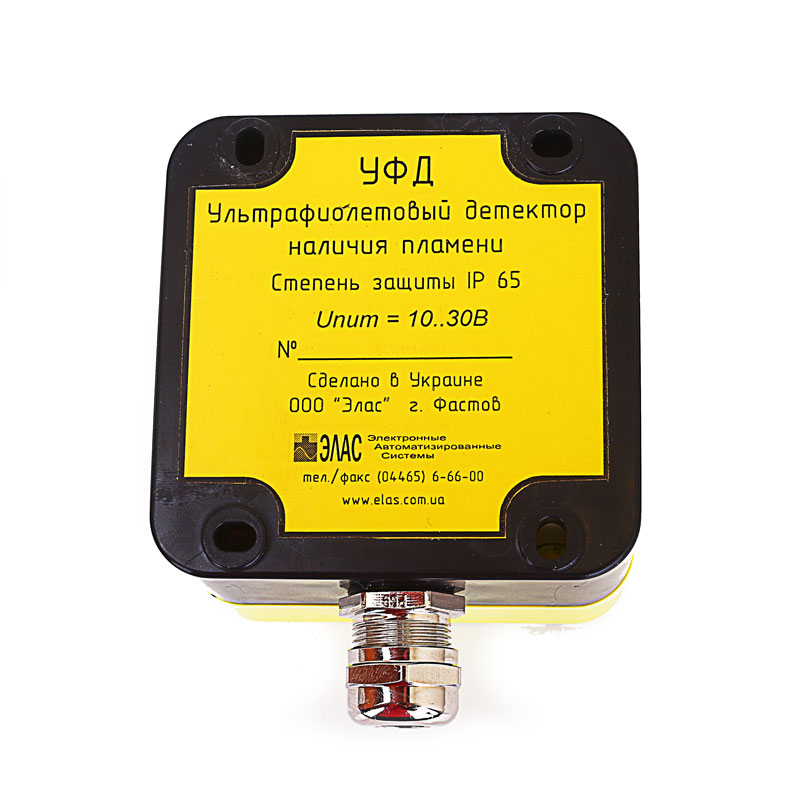

  • Фотодатчик УФД IP-65.
  • Паспорт устройства.
