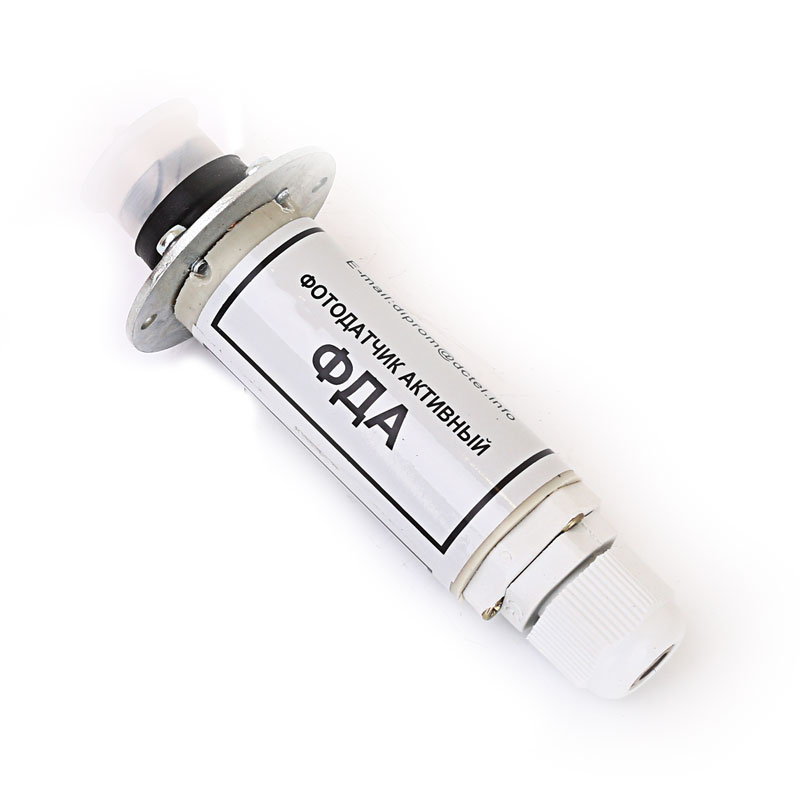

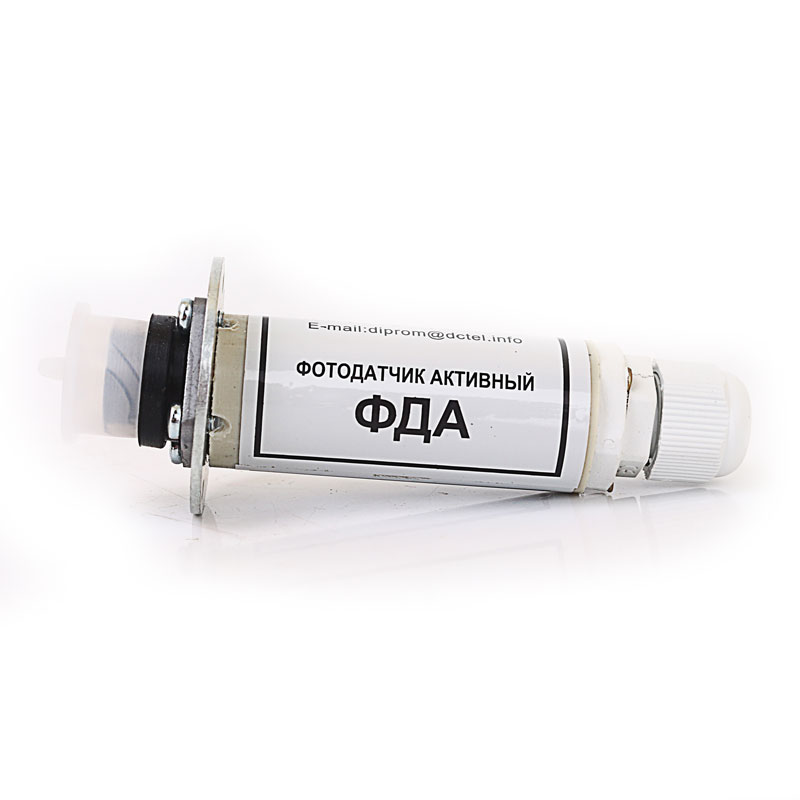

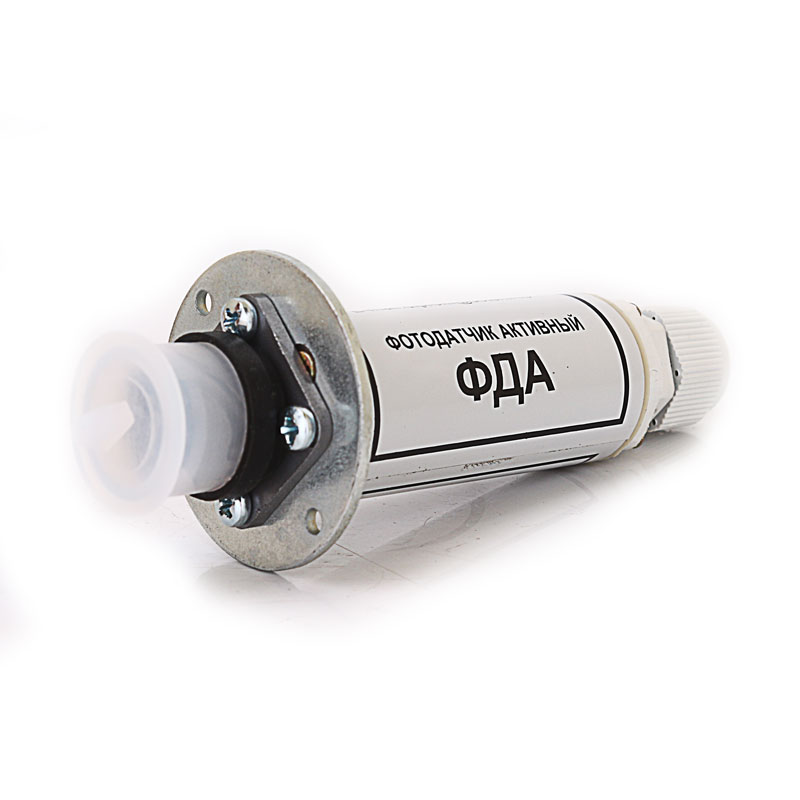

Фотодатчик ФДА

Производитель:
Категория:
На складе:
На складе

Фотодатчик ФДА относится к числу приборов с продолжительным режимом работы. Фотодатчик, следящий за наличием пламени, может применяться совместно с дополнительными автоматическими приборами.

Назначение датчика ФДА

Основной функцией фотодатчика выступает выявление пламени. Приспособление устанавливает присутствие пламени в следующих агрегатах:

  • В жидкостных горелках;
  • В газовых котлах.

Указания по эксплуатации

Использование фотодатчика

Известно, что диагностическое приспособление ФДА, оснащенное системой охлаждения, разрешено эксплуатировать при положительной температуре окружающей среды, которая может варьироваться в пределах от +5°C до +50°C. Специалисты допускают работу аппарата при относительной влажности 30-80%.

Предельный уровень вибрации может иметь частоту в 24 Гц и амплитуду в 0,1 мм. Напряжение электрического поля не должно превышать показателя в 400 А/м. Использовать прибор следует в закрытом помещении.

Важно не допускать резких колебаний температурного режима. Не следует размещать и эксплуатировать агрегат в тех помещения, воздух которых насыщен агрессивными примесями.

Монтаж фотодатчика

Производя установку прибора, требуется обеспечить недоступность прибора для источников света. Ответная часть агрегата подпаивается к проводам, производится присоединение автоматики управления. Завершающим этапом монтажа является соединение разъема и ответной части аппарата.

Техническое обслуживание и хранение

Обслуживание агрегата

Специалист должен проводить регулярное техническое обслуживание устройства. Даты диагностики требуется устанавливать согласно графику. Во время осмотра аппарата необходимо производить очистку фоторезистора от скопившейся пыли.

Правила хранения фотодатчика

Срок хранения устройства составляет 2 года. Важно точно соблюдать требования к условиям хранения, зафиксированным в нормах ГОСТа.

Возможные неисправности и способы их устранения

Производитель ФДА гарантирует 1 год эксплуатации прибора без поломок, однако в течение срока использования прибора оператор может столкнуться с рядом неисправностей. Преодолеть возникшие сложности в работе агрегата можно, если придерживаться следующих рекомендаций.

Причины поломок

Отказы в работе диагностического устройства, как правило, возникают по причине неправильного монтажа на котле. Также неспособность прибора выполнить свою основную задачу может быть спровоцирована нарушением установленных правил и условий эксплуатации.

Виды и причины основных неисправностей

Аппарат может демонстрировать следующие разновидности поломок:

  • прибор ФДА перестает работать в связи с неверной распайкой ответной области разъема;
  • аппарат не реагирует из-за несоответствия зоны контроля пламени фотодатчика и зоны пламени рабочего котла;
  • устройство производит ложное срабатывание, что происходит по причине попадания света от постороннего источника в область, контролирующую пламя.

Пути разрешения сложностей

Справиться с непроизвольным срабатыванием можно, если устранить источник света. Восстановить реакцию агрегата следует путем его проверки и переустановки. Активировать работу прибора можно после распайки разъема.

Наименование показателя прибора

Определение или значение

Диапазон напряжения, Вольт

10-24

Частота мерцания пламени, Герц

2-40

Число выходов

1

Ток ключа на выходе, мА

75

Мощность, Вт до

0,2

Общий вес, кг

0,15

В типовой комплект, который направляется заказчику, входят следующие предметы:

  • Паспорт изделия;
  • ФДА;
  • Ответный элемент разъема подключения.
