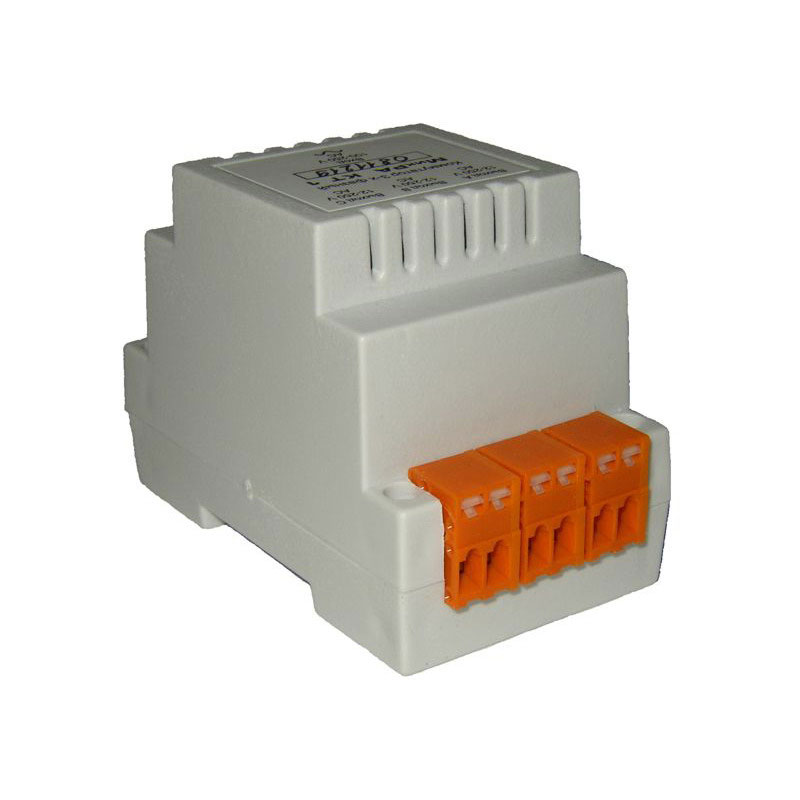

Формирователь МикРА БС

Формирователь МикРА БС для унифицированных сигналов сети постоянного тока позволяет выполнять эффективное преобразование ШИМ-сигнала с контроллерного или терморегуляторного выхода. Полученный сигнал может варьироваться по напряжению в пределах 0 ÷ 10 Вольт, по значениям тока – 0,0 ÷ 5,0 мА или 4 ÷ 20 мА.

Назначение

В составе системы автоматизации промышленных предприятий используются приборы и устройства, которые работают с применением различных интерфейсов. Используя формирователь МикРА БС, удаётся обеспечить полное согласование всех составляющих системы АСУ, их корректную совместную работу. При этом обеспечивается высокий уровень стабильности всех технических параметров системы, что позволяет гарантировать высокую надёжность, эффективность и малый начальный разброс параметров при высокой стойкости к воздействию помех в комплексе с предельно высокой точностью соблюдения всех установленных системой параметров.

Устройство и работа

Конструкция, с которой делаются формирователи данной модели, включает в себя металлический корпус и печатную плату с необходимыми радиодеталями и клеммными соединителями. Монтаж устройства производится на DIN-рейку стандартной модификации. Для того чтобы подготовить формирователь к работе, его устанавливают на DIN-рейке, подключают все необходимые электрические соединения, которые регламентированы схемой питания.

Занимаясь установкой прибора в конструкцию оборудования, советует обращать к вниманию возможное влияние на его работу со стороны источников электромагнитного излучения и соответственно помех. К примеру, рядом могут быть установлены магнитные пускатели. В такой ситуации прибор подключается к источнику питания через витую пару и устанавливается на расстоянии более 0,5 м от источников помех.

К эксплуатации допускается только эти формирователи, которые имеют всю необходимую маркировку завода-изготовителя. Кроме того, на них должны полностью отсутствовать механические повреждения. Для того чтобы сохранить гарантийное обслуживание производителем прибора, обязательных условий: корректного монтажа, соблюдения требований хранения, доставки и эксплуатации оборудования.

Прибор работает с напряжением от питания

Размер около 220 Вольт

Частота в питающей сети

50 Гц

Период прохождения входного ШИМ-сигнала

2 с

Допустимое сопротивление нагрузки

минимальное на выходе напряжения

500 Ом

максимальное на токовом выходе

500 Ом

Температура эксплуатации

+5 ÷ +50 ˚С

Вес прибора

300 г
