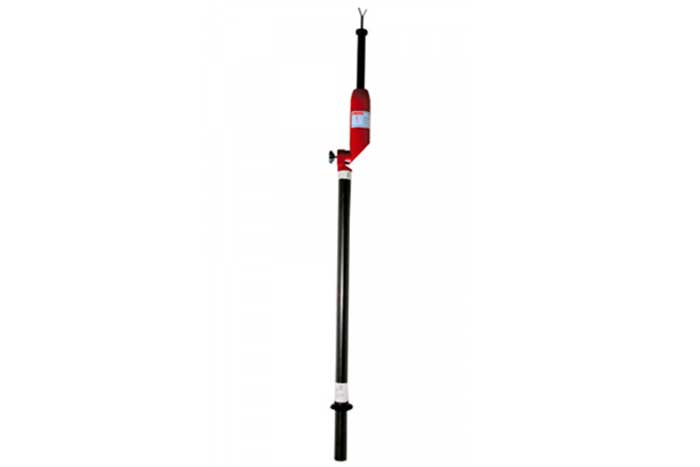

Указатель УВНУ 35 СЗ-ИП-КОМБИ
Описание
Указатель УВНУ 35 СЗ-ИП-КОМБИ позволяет осуществлять комбинированную контактную и бесконтактную работу.
Модификация
- УВНУ 35 СЗ-ИП-КОМБИ-К.
Конструктивное исполнение
Контролирует работу устройства микропроцессор, который оценивает наличие напряжения на контактной части устройства, а при его отсутствии — уровень электромагнитного поля промышленной частоты.
Бесконтактная часть индицирует наличие напряжения световым сигналом (ярко-красный светодиод) и звуковым сигналом частотой 1-2 Гц и автоматически выключается при появлении напряжения на контактной части.
При выявлении напряжения контактным способом срабатывают два светодиода и звуковой сигнал частотой 4-5 Гц. Устройство имеет систему самопроверки, а также функцию включения и выключения бесконтактной части. При отсутствии напряжения указатель через 30 секунд переходит в энергосберегающий режим, что существенно продлевает ресурс элементов питания.
| Параметр | Значение |
| Напряжение индикации указателя, кВ, не более | 8,75 |
| Номинальное напряжение, кВ | 35 |
| Частота, Гц | 50(60) |
| Минимальная дальность срабатывания бесконтактного сигнализатора, кВ/м | 3 |
| Питание, В | 6 (2 элемента CR2032) |
| Громкость звукового сигнала, дБ, не менее | 70 |
| Длина рукоятки, мм | 130 |
| Длина изолирующей части, мм, не менее | 600 |
| Общая длина изделия, мм | 1100 |
| Масса, кг | 0,95 |
| Габаритные размеры, мм | 1100х80х110 |
Эксплуатация
Оптимальными условиями для использования указателя УВНУ 35 СЗ-ИП-КОМБИ являются:
- температура окружающей среды от -30 до +45
- относительная влажность воздуха 80% при +25.
