Трансмиттеры кодовые путевые штепсельные цифровые КПТШЦ, КПТШЦ1

Голосов: 3
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Трансмиттеры кодовые путевые штепсельные цифровые КПТШЦ, КПТШЦ1 предназначены для преобразования непрерывного переменного тока в кодовый (импульсный), питающий рельсовые цепи, и применяются в устройствах кодовой автоблокировки, электрической централизации и автоматической локомотивной сигнализации непрерывного типа (АЛСН).

Условия эксплуатации

Трансмиттеры предназначены для работы при температуре окружающего воздуха от минус 40 С до плюс 65 С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).

Конструкция

Трансмиттеры изготавливаются в двух конструктивных исполнениях и устанавливаются:

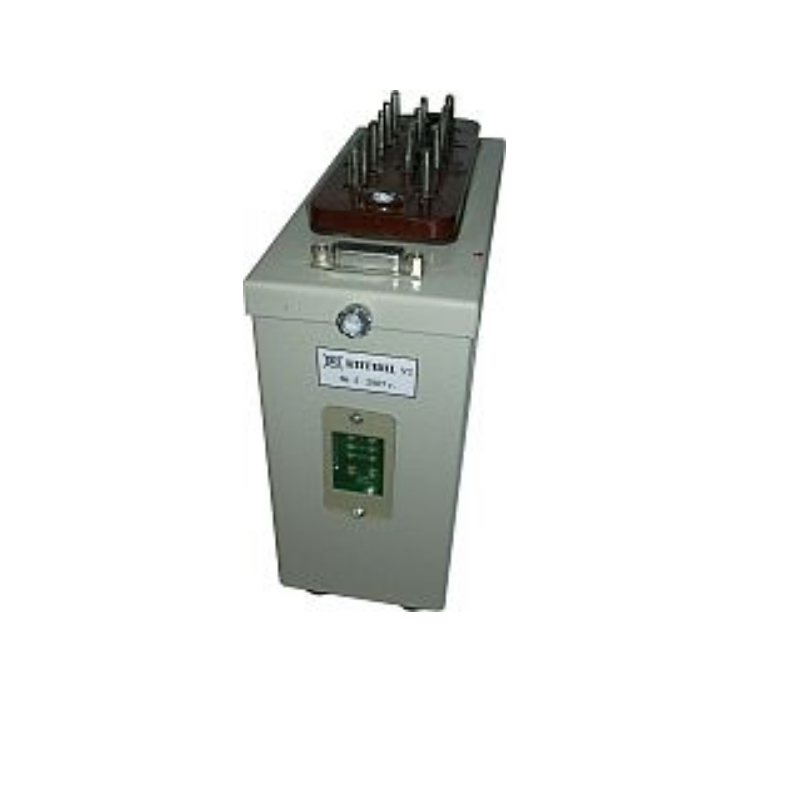

  • на полку, штепсельный разъем на верхней крышке (трансмиттер кодовый путевой штепсельный цифровой КПТШЦ УТС 144.00.00.00)
  • в штепсельные розетки реле НШ (трансмиттер кодовый путевой штепсельный цифровой КПТШЦ1 УТС 161.00.00.00).

Степень защиты трансмиттеров, обеспечиваемая оболочкой, – ІР40 по ГОСТ 14254. Габаритные размеры трансмиттеров, мм, не более:

  • 257х189х80 мм (трансмиттер КПТШЦ с колодкой)
  • 228х82х203 (трансмиттер КПТШЦ1)

Масса трансмиттеров, кг, не более:

  • 1,9 (трансмиттер КПТШЦ)
  • 2,0 (трансмиттер КПТШЦ1)

Характеристики

Параметры Значения
Номинальное напряжение питания 230 В переменного тока частотою 50 Гц
Рабочее напряжение питания трансмиттеров от 90 до 250 В переменного тока частотой от 49 до 100 Гц
Действующее значение тока, потребляемого трансмиттерами от сети переменного тока напряжением 90 В частотой 50 Гц не более 0,05 А
Допускаемые отклонения длительности импульсов и интервалов в формируемых кодах не более ± 5 мс
Амплитудные значения выходных сигналов при любой полярности на активной нагрузке 36 Ом при напряжении от внешнего источника питания 13,5 В не менее 11,5 В
Напряжение ограничения при работе трансмиттеров на индуктивную нагрузку (реле трансмиттерное типа КДРТ) с закрытым ключом не более 55 В
Трансмиттеры имеют светодиодную индикацию а) работы генераторов кода
б) обмена генераторов кода
в) кодовых сигналов «З», «Ж» и «КЖ».

Схемы

Рисунок 1.Схема внешних подключений трансмиттера КПТШЦ

Рисунок 1.Схема внешних подключений трансмиттера КПТШЦ

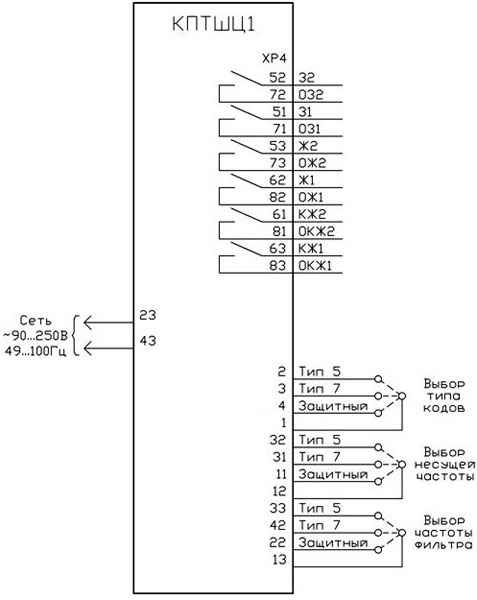

Рисунок 2.Схема внешних подключений трансмиттера КПТШЦ1

Рисунок 2.Схема внешних подключений трансмиттера КПТШЦ1
