Трансмиттеры кодовые путевые КПТШЦ, КПТШЦ1

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Трансмиттеры кодовые путевые штепсельные цифровые КПТШЦ, КПТШЦ1 предназначены для преобразования непрерывного переменного тока в кодовый (импульсный), питающий рельсовые цепи, и применяются в устройствах кодовой автоблокировки, электрической централизации и автоматической локомотивной сигнализации непрерывного типа (АЛСН).

Условия эксплуатации

Трансмиттеры предназначены для работы при температуре окружающего воздуха от минус 40 до плюс 65 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ

Конструкция

Трансмиттеры изготавливаются в двух конструктивных исполнениях и устанавливаются:

  • на полку, штепсельный разъем на верхней крышке (трансмиттер кодовый путевой штепсельный цифровой КПТШЦ УТС 144.00.00.00)
  • в штепсельные розетки реле НШ (трансмиттер кодовый путевой штепсельный цифровой КПТШЦ1 УТС 161.00.00.00).

Характеристики

Параметры Значения
Степень защиты трансмиттеров, обеспечиваемая оболочкой ІР40 по ГОСТ 14254.
Габаритные размеры, мм, не более 257х189х80 мм (трансмиттер КПТШЦ с колодкой); 228х82х203 (трансмиттер КПТШЦ1).
Масса, кг, не более 1,9 (трансмиттер КПТШЦ); 2,0 (трансмиттер КПТШЦ1).
Номинальное напряжение питания 230 В переменного тока частотою 50 Гц
Рабочее напряжение питания от 90 до 250 В переменного тока частотой от 49 до 100 Гц
Действующее значение тока, потребляемого от сети переменного тока напряжением 90 В частотой 50 Гц не более 0,05 А
Допускаемые отклонения длительности импульсов и интервалов в формируемых кодах не более ± 5 мс
Амплитудные значения выходных сигналов при любой полярности на активной нагрузке 36 Ом при напряжении от внешнего источника питания 13,5 В не менее 11,5 В
Напряжение ограничения на индуктивную нагрузку (реле трансмиттерное типа КДРТ) с закрытым ключом не более 55 В
Светодиодная индикация -работы генераторов кода
-обмена генераторов кода
-кодовых сигналов «З», «Ж» и «КЖ».

Схемы

Рис.1. Схема внешних подключений трансмиттера КПТШЦ

Рис.1. Схема внешних подключений трансмиттера КПТШЦ

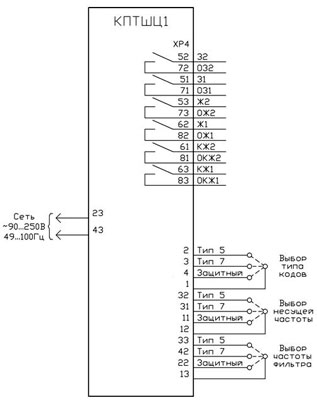

Рис.2. Схема внешних подключений трансмиттера КПТШЦ1

Рис.2. Схема внешних подключений трансмиттера КПТШЦ1
