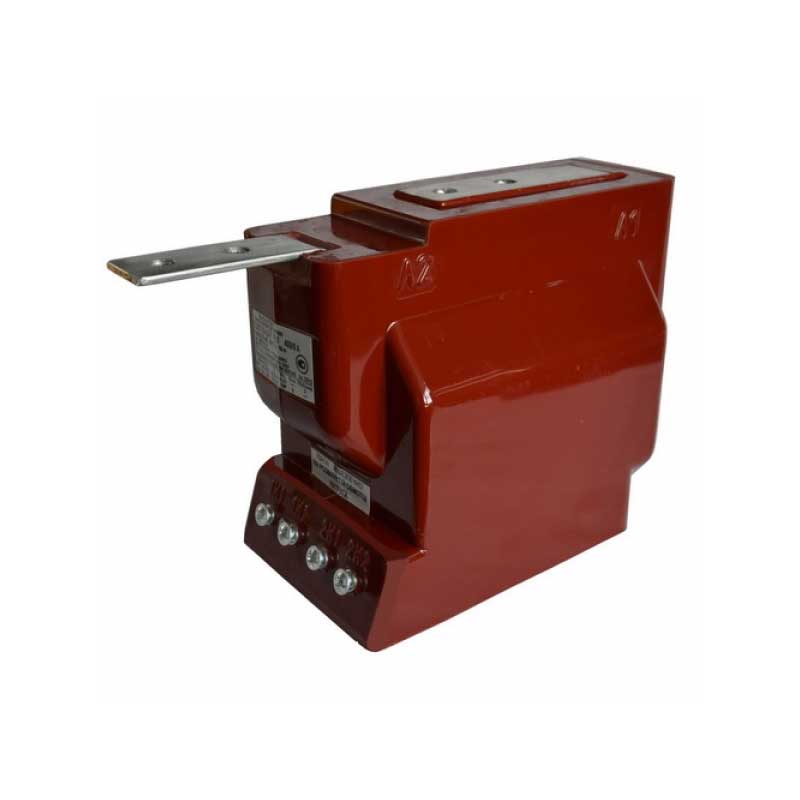

Трансформатор тока ТОЛУ-10-4

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Трансформаторы тока ТОЛУ-10-4 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки (КРУ, КРУН, КСО) переменного тока на класс напряжения 10 кВ частотой 50 Гц.

Конструктивное исполнение

Измерительная вторичная обмотка трансформатора выполнена на сердечнике из нанокристаллического сплава. Это обеспечивает получение большого линейного динамического диапазона характеристик обмотки по току и углу. При этом, обеспечивается долговременная стабильность характеристик в течение всего срока службы трансформатора и устойчивость магнитопровода к намагничиванию (от однополярных импульсных токов КЗ). Кроме этого, обеспечивается коэффициент безопасности приборов не более трех, что значительно уменьшает аварийные перегрузки измерительных приборов, подключенных к измерительной вторичной обмотке.

Особенности

  • ТОЛУ-10-4  заменяют трансформаторы: ТЛМ-10, ТОЛ-10-8.
  • Применение данных трансформаторов обеспечивает уменьшение эксплуатационных затрат у потребителей.
  • Трансформаторы изготавливается в исполнении У категории размещения 2 по ГОСТ 15150-69.
  • Положение трансформаторов в пространстве - любое
  • Трансформаторы соответствуют ДСТУ IEC 60044-1:2008, ДСТУ ГОСТ 7746-2003. ТЛМ-10, ТОЛ-10-8
Технические данные
Наименование параметра Значение параметра
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный первичный ток, А Для непереключаемых трансформаторов 10, 15, 20, 25, 30, 40, 50, 75, 80, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800,1000
Для переключаемых трансформаторов 10/20, 15/30, 20/40, 25/50, 40/80, 50/100, 75/150, 100/200, 150/300, 200/400, 250/500, 300/600, 400/800, 500/1000
Номинальный вторичный ток, А 5
Номинальная частота, Гц 50
Класс точности вторичной обмотки:
  • для измерений;
  • для защиты.
 0,2; 0,2S; 0,5; 0,5S
5Р; 10Р
Номинальная вторичная нагрузка при соs  = 0,8, В·А обмотки:
  • для измерений;
  • для защиты
 5*; 10; 15*; 20*; 30*
15; 20*
Номинальный коэффициент безопасности приборов обмотки для измерений трансформаторов на номинальный первичный ток:
  • 500 А, не более;
  • 600 А, не более
 3; (2,5-10)*;
5; (2,5-10)*;
Число вторичных обмоток 2; 3
  • Одноминутное испытательное напряжение промышленной частоты:первичной обмотки, кВ;
  • вторичной обмотки, кВ
 42
3
* - С данными значениями поставляются при указании в договоре на поставку.
