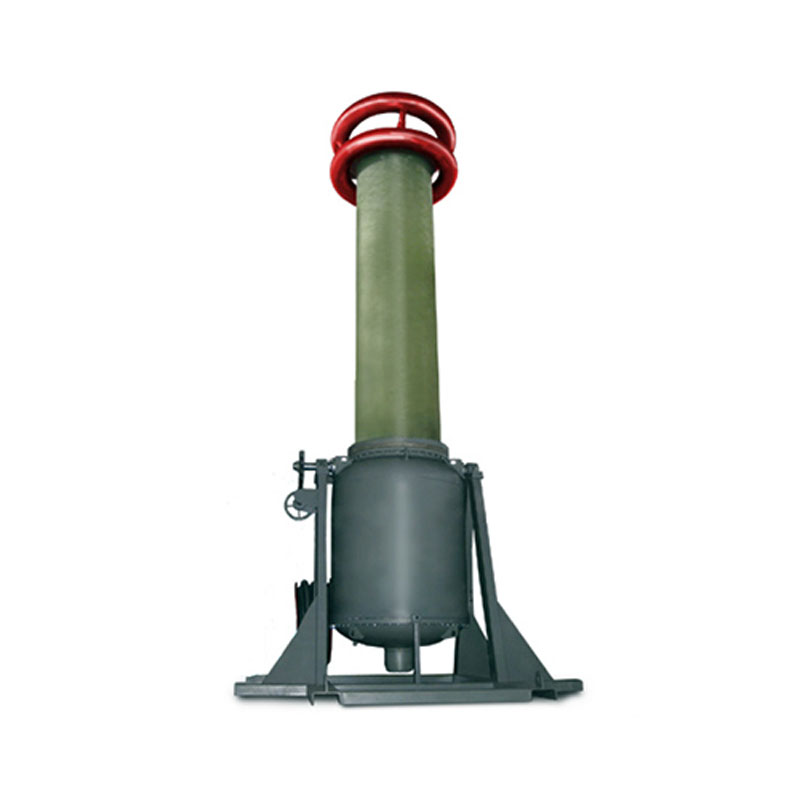

Трансформатор ТИОГ-35/70-50

Трансформатор ТИОГ-35/70-50 владеет такой начинкой, что его работа характеризует его однофазный испытательный трансформатор, используемый для испытаний и поверки электрооборудования при помощи высоковольтного тока.

Особенности использования трансформатора

Испытательный трансформатор ТИОГ-35/70-50 позволяет выполнять преобразование низковольтного тока промышленной частоты 50Гц в высоковольтное напряжение со значением в 70кВ. Предложенный трансформатор может применяться как самостоятельный измерительного плана прибор, при этом он же служит в качестве составляющего узла измерительных резонансных установок.

Конструкционные особенности

Предложенный трансформатор выполнен в виде цилиндра, который полностью герметичен и заполнен диэлектрическим веществом. В качестве диэлектрика-наполнителя применяется элегаз, который хорошо справляется с задачей гашения дугового разряда. Давление элегаза в корпусе трансформатора поддерживается на уровне 0,13 МПа при температуре 250С.

Оптимальные условия эксплуатации

Измерительный трансформатор может эксплуатироваться в закрытых взрывобезопасных закрытых от всего помещениях, либо на территории вне помещения, но под навесной конструкцией. Температура окружающей среды, в которой проводятся испытания, должна соблюдать пределы от –десяти С до +сорока С, а предельная влажность в наших условиях температуры в среднем значении +20 градусов, обычно ниже 80 процентов. Что касается атмосферного давления, то оно должно отвечать значениям от 630 до 800 пунктов (в мм. рт. ст).

Гарантийные обязательства

При соблюдении потребителем всех правил хранения и эксплуатации прибора от завода производителя предоставляется на оборудование гарантия. Гарантийное поддержание работы составляет 12 месяцев, отчет идет  от дня отгрузки трансформатора потребителю.

Значение напряжения на входе:

380В

Частота переменного тока питающей сети:

50±1Гц

Величина номинального размера в выходном напряжении (ток переменный):

- 1-й режим работы:

35,0 кВ

- 2-й режим работы:

70,0 кВ

Максимальная продолжительность непрерывной (ток нагрузочный)

- 0,7 Ампер:

15 минут

- 0,42 Ампер:

не ограничивается

Величина тока в коротком замыкании в высоковольтной обмотке:

0,1А

Величина номинальной мощности:

50кВА

Элегаз имеет рабочее давление при 25 +25 градусах:

не превышает 0,13 МПа

Габаритные параметры:

1 650×775 мм

Вес распакованного устройства:

490 килограмм

  • трансформатор  с биркой ТИОГ;
  • техническая документация;
  • эксплуатационное руководство.
