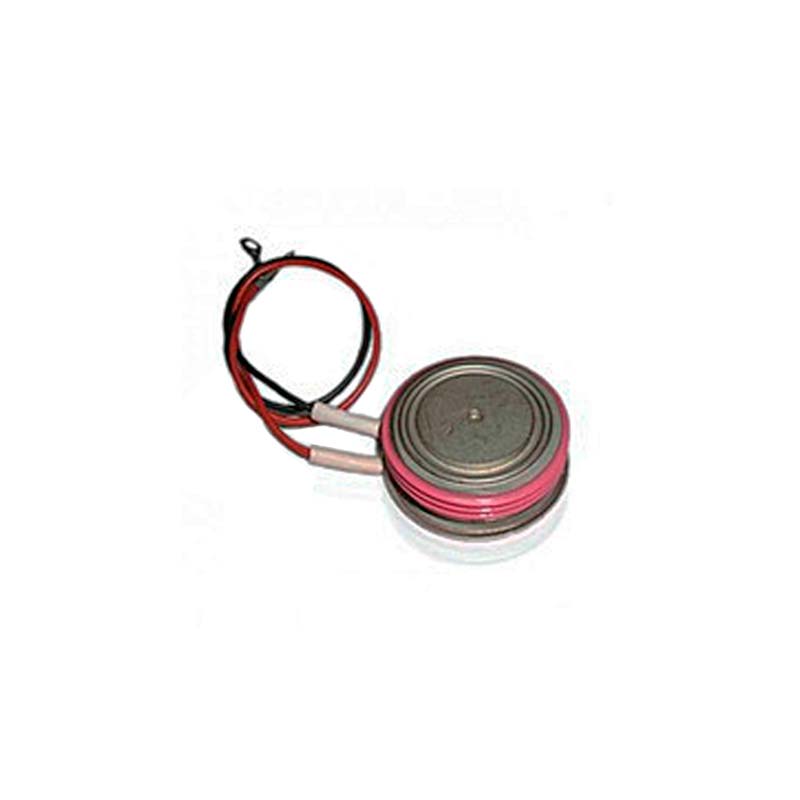

Тиристоры Т593-4000, Т593-5000

Документация:
Техническое описание(1.39 МБ)
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Тиристоры Т593-4000, Т593-5000 предназначены для регулирования и преобразования постоянного и переменного тока в цепях.

Конструктивное исполнение

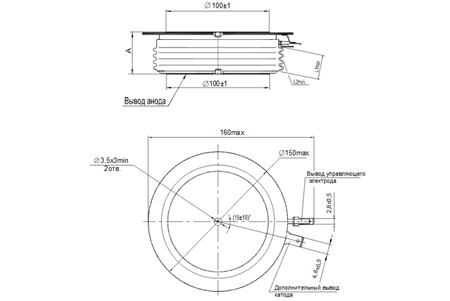

Габаритные и присоединительные размеры тиристоров Т593-4000, Т593-5000

Габаритные и присоединительные размеры тиристоров Т593-4000, Т593-5000

  • L1 - расстояние по воздуху между анодом и управляющим электродом,
  • L2 - длина пути для тока утечки между анодом и управляющим электродом,
  • Количество ребер не регламентируется

Характеристики

Габаритные размеры
Размеры, мм Масса, г Усилие натяжения, Н
А L1min L2min
26,0±2 12 30,0 2100 85000±5000
26,0+3
Параметры закрытого состояния
Параметр Значение параметра Условия установления норм на параметры
Буквенное обозначение Наименование, единица измерения Т593-4000 Т593-5000
U DSМ
U RSМ		 Неповторяющееся импульсное напряжение в закрытом состоянии и неповторяющееся импульсное обратное напряжение, В, для классов:
8
9
10
11
12
14
16
18

800
900
1000
1100
1200
1400
1600
1800

 Т jm =125°C. Импульс напряжения синусоидальный однополупериодный одиночный длительностью не более 10 мс, управляющий вывод разомкнут.
U DRМ
U RRМ		 Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение, В, для классов:
8
9
10
11
12
14
16
18

900
1000
1100
1200
1300
1500
1700
1900

 Т jm =125°C. Импульсы напряжения синусоидальные однополупериодные длительностью не более 10 мс частотой 50 Гц, управляющий вывод разомкнут
U DWМ
U RWМ		 Рабочее импульсное напряжение в закрытом состоянии и рабочее импульсное обратное напряжение, В 0,8U DRМ
0,8U RRМ		 T jm = 125 о С Импульс напряжения синусои - дальный однополупериодный дли - тельностью 10 мс , частота 50 Гц
U D U R Постоянное напряжение в закрытом состоянии и постоянное обратное напряжение, В 0,6U DRМ
0,6U RRМ		 Т с =85°C
(du D /dt) crit Критическая скорость нарастания напряжения в закрытом состоянии, В/мкс, не менее, для группы:
6
7
8

500
1000
1600

 Т jm =125°C; U DМ =0,67U DRМ
t u
I DRM
I RRM		 Повторяющийся импульсный ток в закрытом состоянии, повторяющийся импульсный обратный ток, мА, не более 10 Т jm =25°C Цепь управления разомкнута.
400 Т jm =125°C Цепь управления разомкнута.
Параметры термодинамической устойчивости
Параметр Значение параметра Условия установления норм на параметр Условия установления норм на параметр
Буквенное обозначение Наименование, единица измерения Т593-4000 Т593-5000
I c(crit) Ток термодинамической устойчивости корпуса, кА 13 72 t i =5,8 мс
t i = 8,0 мс(для Т673)
I 2c(crit) t Защитный показатель термодинамической стойкости корпуса, А 2 с    25х106(для Т593)
Параметры открытого состояния
Параметры Значение параметра Условия установления норм на параметры
Буквенное обозначение Наименование, единиица измерения Т593-4000 Т593-5000
I T(AV)M Максимально допустимый средний ток в открытом состоянии, А 4000 5000 Т с =85°C
Импульсы тока синусоидальные однополупериодные длительностью не более 10 мс частотой 50 Гц.
Фактический максимально допустимый средний ток в открытом состоянии, А 4765 5045
I TRMSM Максимально допустимый действующий ток в открытом состоянии, А 6280 7850
I TSM Ударный ток в открытом состоянии, кА 99 106,7 Т j =25°C
90 97 Т jm =125°C
Импульс тока синусоидальный однополупериодный одиночный длительностью не более 10 мс, U R =0, I G =I GT при Т jmin
U TM Импульсное напряжение в открытом состоянии, В, не более 1,7 Т j =25°C, I T =3,14 I T(AV)M
U T(TO) Пороговое напряжение в открытом состоянии, B, не более 1,25 1,23 Т j =25°C
1,03 1,0 Т jm =125°C
r T Динамическое сопротивление в открытом состоянии, мОм, не более 0,036 0,03 Т j =25°C
0,055 0,047 Т jm =125°C
I н Ток удержания, мА, не более 300 Т j =25°C, U D =12 В
цепь управления разомкнута.
I T(AV) Средний ток в открытом состоянии на охладителе O193 при T а =40°C, А Охладитель ОР 173-150 по ТУ У 32. 1- 300 776 85- 015 -20 04, T a = 40оС
705 730 естественное охлаждение
1830 1915 принудительное охлаждение v=6 м/с
Параметры управления
Параметр Значение параметра Условия установления норм на параметр
Буквенное обозначение Наименование, единица измерения Т593-4000, Т593-5000
U GT Отпирающее постоянное напряжение управления, В, не более 3,0 Т j =25°C, U D =12
5,0 Т j =25°C, U D =12
I GT Отпирающий постоянный ток управления, мА, не более 0,30 Т j =25°C, U D =12 В
0,65 Т jmin =L60°C, U D =12 В
U G Неотпирающее постоянное напряжение управления, В, н е менее 0,40 Т jm =125°C, U D =0,67U DRM
I GD Неотпирающий постоянный ток управления, мА, не мене е 20,0
Параметры переключения
Параметр Значение параметра Условия установления норм на параметры
Буквенное обозначение Наименование, единица измерения Т593-4000 Т593-5000
(di T /dt) crit Критическая скорость нарастания тока в открытом состоянии, А/мкс 250 f=50 Гц, Т jm =125°C, U D =0,67U DRM , I T =I T(AV)M
800 Одиночные импульсы, Т jm =125°C, U D =0,67U DRM , I T =2I TAVM 3I TAVM , t i G =50 мкс, I G =3I GT (при Т jmin ); длительность фронта не более 1 мкс. Внутреннее сопротивление источника управления 5 Ом. Время испытаний не менее 2 мин
t qt Время включения, мкс, не более 35 Т jm =125°C, I T =I T(AV)M , U D =100 B, I FGM =3I GT , t G =50 мкс
t q Время выключения, мкс, не более, для группы:
Е2
Н2
К2
М2

500
400
320
250

 Т jm =125°C, t i min =1 мс, L(di T /dt)=5 А/мкс,
t u min =200 мкс (на уровне 0,9 от амплитуды),
du D /dt=50 В/мкс
Q rr Заряд обратного восстановления, мкКл, не более 3350 Т jm =125°C, L(di T /dt)=5 А/мкс, I T =I T(AV)M ,
U R min =100 В, t i min =200 мкс
Тепловые параметры
Параметр Значение параметра Условия установления норм на параметры
Буквенное обозначение Наименование, единица измерения Т593-4000 Т593-5000
T jm Максимально допустимая температура перехода, °C 125
T jmin Минимально допустимая температура перехода, °C минус 60
T stgm Максимально допустимая температура хранения, °C 50
T stgmin Минимально допустимая температура хранения, °C минус 60
R thjc Тепловое сопротивление переход-корпус, °C/Вт, не более 0,009 Постоянный ток
R thch Тепловое сопротивление корпус-охладитель, °C/Вт, не более 0,002
R thjа Тепловое сопротивление переход-среда с охладителем O193, °C/Вт, не более

Охладитель O173 по ТУ16-2007 ИЕАЛ.432270.001 ТУ,    Ta= 40С
0,005 естественное охлаждение
0,0013 принудительное охлаждение v=6 м/с
