Описание
Тиристоры лавинные ТЛ271-250, ТЛ271-320 относятся к устройствам, применяемым в составе силового электротехнического оборудования, а также в системах преобразования электроэнергии, которые используются в составе регулирующей и бесконтактной аппаратуры. Тиристоры могут устанавливаться в электрических цепях переменного тока, частота которого не превышает 500 Гц.
Особенности конструкции

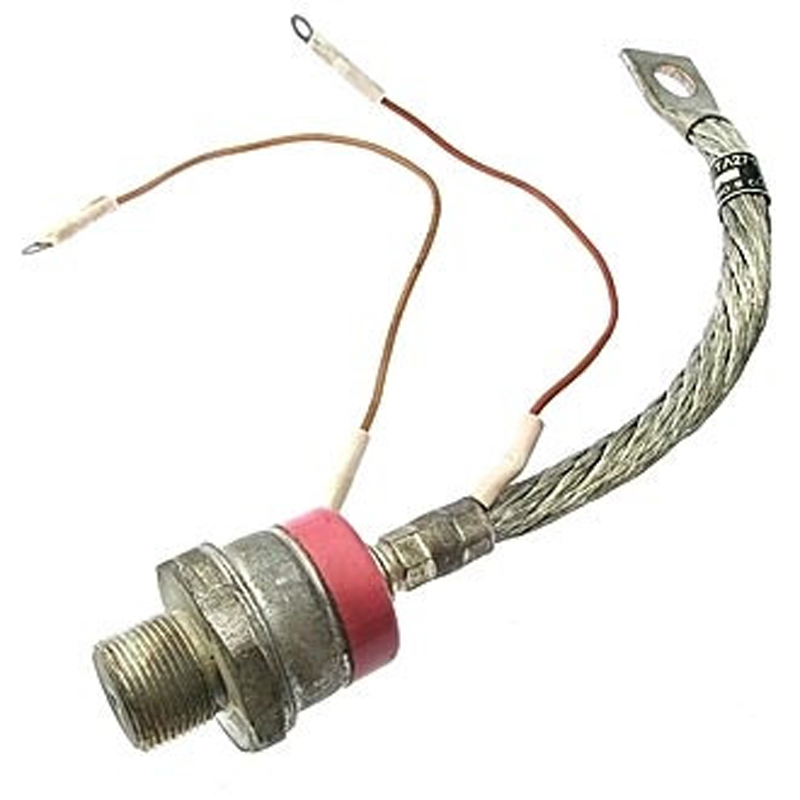

Лавинные тиристоры ТЛ271 владеют штыревой конструкцией, которая помещена внутри металлического корпуса. Подключение устройств к электрической сети осуществляется с помощью одного гибкого вывода и двух прижимных контактов. Чтобы обеспечивать оптимальный температурный режим работающего тиристора следует использовать специальные охладители – рекомендуется ОР281-110 или ОР181-80. Кроме этих охладительных элементов могут использоваться и другие, которые имеют площадь охлаждения не меньше, нежели у перечисленных моделей.
Характеристики
| Наименование | ТЛ271-250 | ТЛ271-320 | ||
| Max допустимый средний ток в открытом состоянии. А | 250 | 320 | ||
| Фактический max допустимый средний ток в открытом состоянии | 315 | 390 | ||
| Max допустимый действующий ток в открытом состоянии, А | 393 | 502 | ||
| Ударный ток в открытом состоянии, кА | 6,6 | 9,4 | ||
| 6 | 8,5 | |||
| Импульсное напряжение в открытом состоянии, В | 1,8 | 1,65 | ||
| Пороговое напряжение в открытом состоянии, В | 1,4 | 1,3 | ||
| Динамическое сопротивление в открытом состоянии, мОм | 0,5 |
0,35 |
||
| 0,7 | 0,48 | |||
| Ток удержания, мА | 250 | 250 | ||
Комплектация
В комплект поставки входит:
- тиристор серии ТЛ271;
- этикетка (поставляется на одну партию).
