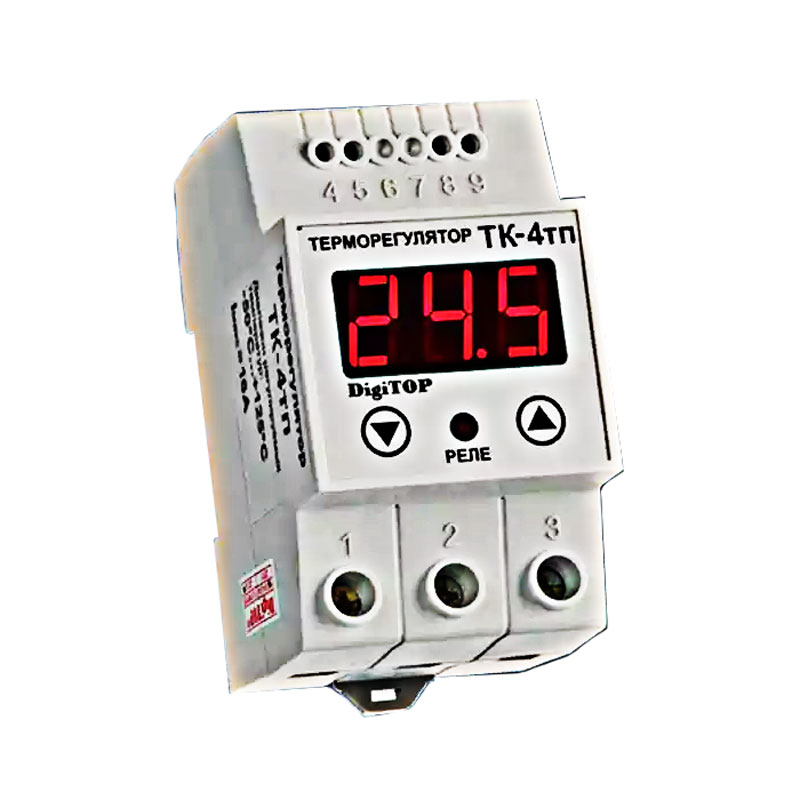

Терморегулятор ТК-4тп

Терморегулятор ТК-4тп обеспечивает стабилизацию температуры на заданном пользователем уровне. Текущая контролируемая температура отображается цифровым трехразрядным индикатором, выведенным на переднюю панель.

Особенности терморегулятора:

  • мощное исполнительное устройство,
  • цифровое управление,
  • функционирование в режиме «Нагрев»,
  • комплектация температурным датчиком.

Назначение регулятора ТК-4ТП

Электронный регулятор температуры предназначен для задания и поддержания требуемого режима работы «теплого пола». Прибор совместим со следующими типами «теплых полов»:

  • Кабель,
  • Мат,
  • Пленка.

Одноканальный терморегулятор модель ТК-4тп отличается простотой управления, поскольку его температурный гистерезис постоянный.

Устройство и работа

Управляющим элементом прибора является микроконтроллер, который обрабатывает электрический информационный сигнал, от термодатчика DS18B20. В зависимости от текущей температуры, контакты электромагнитного реле замыкаются (нагрузка включается при снижении температуры меньше контрольного значения минус гистерезис) или размыкаются (нагрузка выключается при повышении температуры больше контрольного значения).

Контрольная температура задается кнопками, расположенными на передней панели (ниже индикатора). Между кнопками размещен светодиод, сигнализирующий загоранием о подключении нагрузки (сработало исполнительное реле).

Терморегулятор крепится на DIN-рейку, занимая на ней 3 модуля. Если необходимо выполнить установку в помещение с повышенной влажностью (ванная, бассейн, баня), то необходимо воспользоваться монтажным боксом, имеющим степень защиты не хуже IP55.

В процессе эксплуатации температурный регулятор обеспечивает контроль работоспособности датчика и автоматически выявляет такие неисправности, как:

  • Отсутствие датчика (обрыв),
  • Короткое замыкание или подключение в обратной полярности,
  • Ошибка считывания данных.

Модель

Терморегулятор ТК-4тп

Пределы измерения температуры

(-50÷+125) °C

Пределы регулировки температуры

(+5÷+40) °C

Дискретность индикатора

0,1°C в диапазоне (-9,9÷+99) °C

1°C в остальном диапазоне

Измерительная погрешность

<0,5°C

Гистерезис

2°C

Токовая нагрузочная способность реле

16А (250В)

Питающее переменное (50Гц) напряжение

(220±22) В

Потребляемая мощность

<3Вт

Степень защиты

IP20

Класс электрозащиты

2
