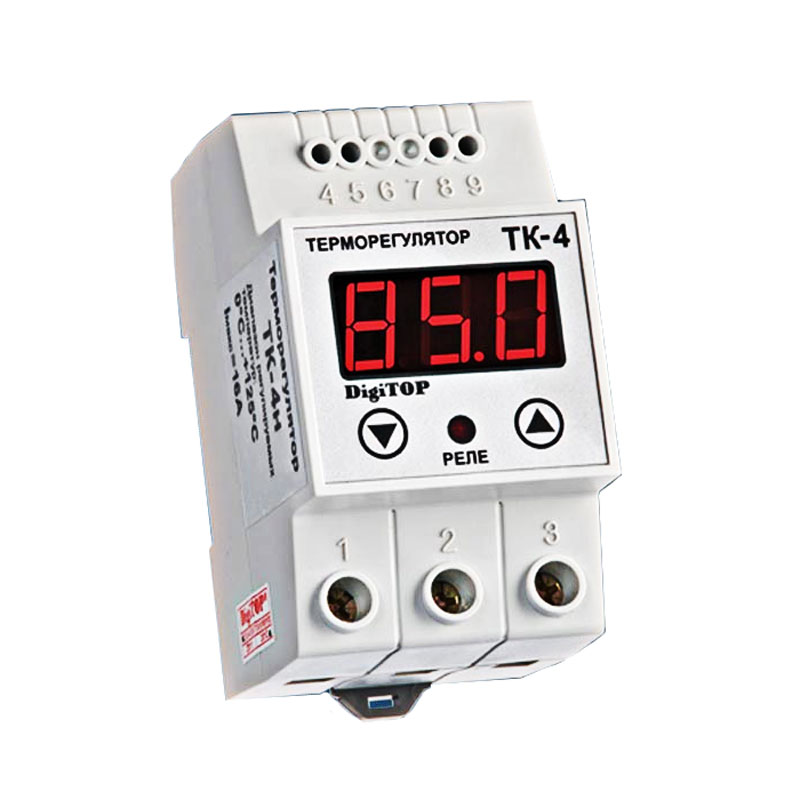

Терморегулятор ТК-4н

Одноканальный терморегулятор ТК-4н позволяет в автоматическом режиме управлять включением и отключением теплогенерирующей нагрузки в зависимости от текущей температуры объекта и пользовательских настроек.

Назначение регулятора ТК-4Н

Терморегулятор ТК-4н эффективен для систем обогрева помещений различного назначения, в том числе, жилых. Устройство управляет работой теплогенерирующего оборудования для поддержания температуры воздуха в полосе гистерезиса требуемой ширины ниже заданной температуры.

На индикатор осуществляется вывод всех цифровых данных:

  • текущей температуры,
  • заданной температуры,
  • ширины гистерезиса.

Также на индикаторе отображается код неисправности термодатчика:

  • «ОБР.» – обрыв датчика,
  • «З.С.» – короткое замыкание цепи датчика (неправильная полярность),
  • «сгс» – некорректное чтение данных.

При замене датчика проводить его калибровку не требуется.

Устройство и работа

Выполнение анализа цифровых данных, полученных от термодатчика, их сравнение со значениями, заданными пользователем, и управление состоянием исполнительного электромагнитного реле осуществляется микроконтроллером. Значения параметров, заданных пользователем, сохраняются в энергонезависимой памяти, а их контроль и изменение производится кнопками, расположенными под индикатором.

При нахождении контактов реле в замкнутом состоянии на передней панели между кнопками светится светодиод. Если ток активной нагрузки превышает допустимый ток через реле или нагрузка имеет реактивную составляющую, тогда необходимо воспользоваться промежуточным контактором.

Монтаж терморегулятора выполняется на рейку DIN-формата (занимает по ширине 3 модуля). Во влажных помещениях дополнительно используется монтажный бокс с защитой не хуже IP55.

Терморегулятор ТК-4н отвечает за рабочие функции:

Функция

Показатель функции

Пределы измеряемой температуры

(-55÷+125)°C

Пределы регулируемой температуры

(0÷+125)°C

Дискретность индикатора

0,1°C для диапазона (0÷+99) °C

1°C для диапазона (+100÷+125)°C

Измерительная погрешность

<1°C

Ширина температурного гистерезиса

(1÷20)°C

Допустимый ток, потребляемый нагрузкой (активной)

<16А

Допустимая мощность активной нагрузки

3,5кВт

Допустимая внешняя температура

(+5÷+50)°C

Питающее переменное (50Гц) напряжение

(220±22)В

Потребляемая мощность

<5Вт

Степень защиты

IP20

Класс электрозащиты

2
