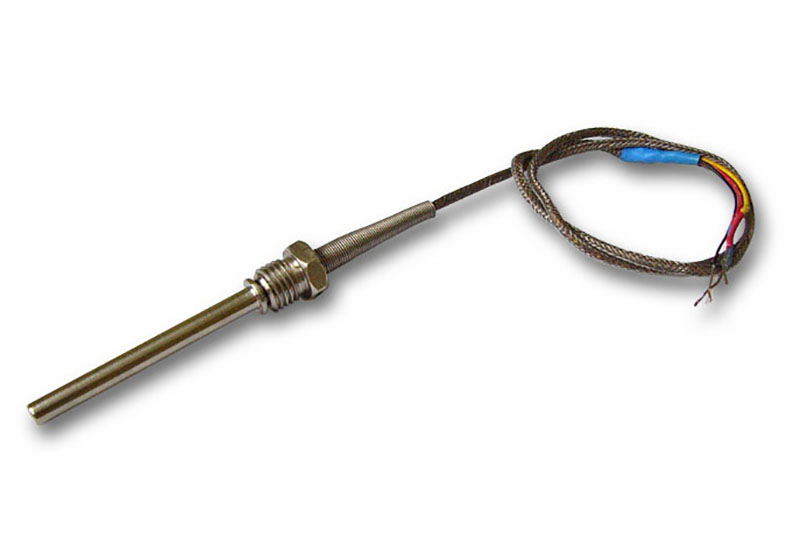

Термопреобразователи ТСМ-107

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Термопреобразователи ТСМ-107 группы 1 предназначены для измерения температуры окружающей среды, жидких, газообразных и сыпучих химически неагрессивных сред, а также поверхности твердых тел в различных отраслях.

По типу измерительного элемента делятся:

  • термопреобразователи сопротивления (термометры):
    • термопреобразователи сопротивления ТСМ (датчик ТСМ);
    • термопреобразователи сопротивления ТСП (датчик ТСП).
  • термопреобразователи термоэлектрические (термопары):
    • термопары ТХА;
    • термопары ТХК;
    • термопары ТЖК.
  • полупроводниковые преобразователи - ТП.

Основные технические характеристики:

  • Классы допуска - А, В, С (для ТС), 1, 2 (для ТП);
  • Схема соединения ЧЭ - двух-, трех-, четырехпроводная;
  • по типу ЧЭ делятся на термопреобразователи сопротивления (50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000), термоэлектрические преобразователи (термопары ТХА (К), ТХК (L), ТЖК), полупроводниковые (DS18B20);
  • Материал защитной арматуры - сталь 12Х18Н10Т;
  • Степень защиты от воздействия пыли и воды - IP54;
  • Конструкция термопреобразователей - неразборная;
  • Сопротивление изоляции - не менее 100 МОм;
  • ТП подгруппы 104 предназначены для измерения температуры металла рабочей зоны термопластавтоматов (типа "KUASY");
  • Вся конструкция датчика является цельной, без сварных соединений.
  • ТП подгруппы 107 предназначены для измерения температуры внутри воздушных каналов.
Технические характеристики
Модификации - 107

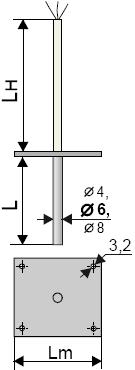

Габаритные размеры датчика
Параметр Тип Значение
Рабочий диапазон измеряемых температур. °С ТСМ-107 -40...180(100)
ТСП-107 -40...400(270)
ТХК-107,
ТЖК-107
-40...400(270)
ТХА-107 -40...400(270)
Условное давление измеряемой среды, МПа, не более - 6,3
Показатель тепловой инерции, с, не более - 8-10
