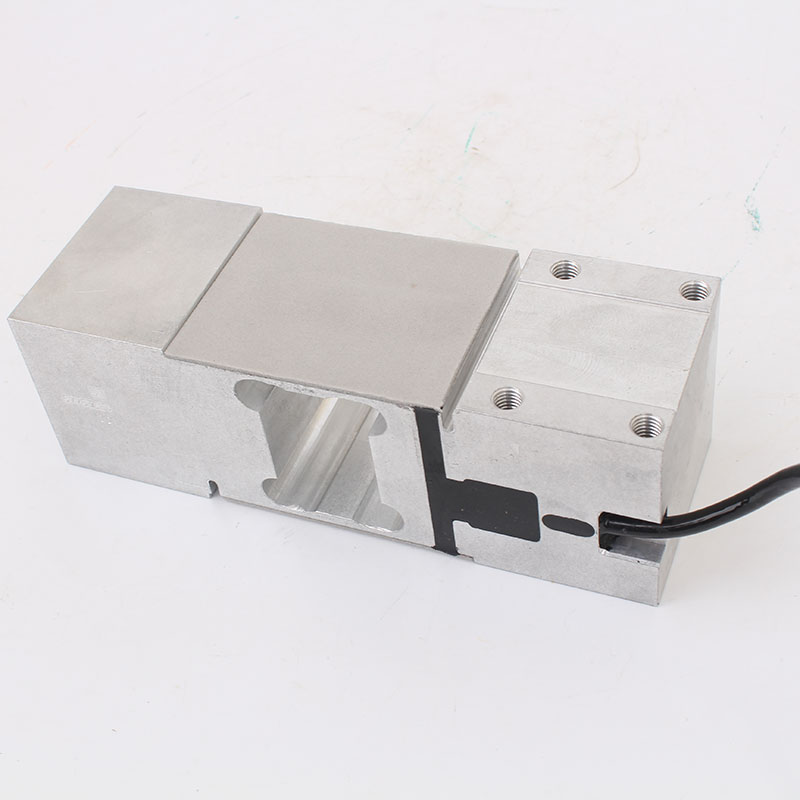

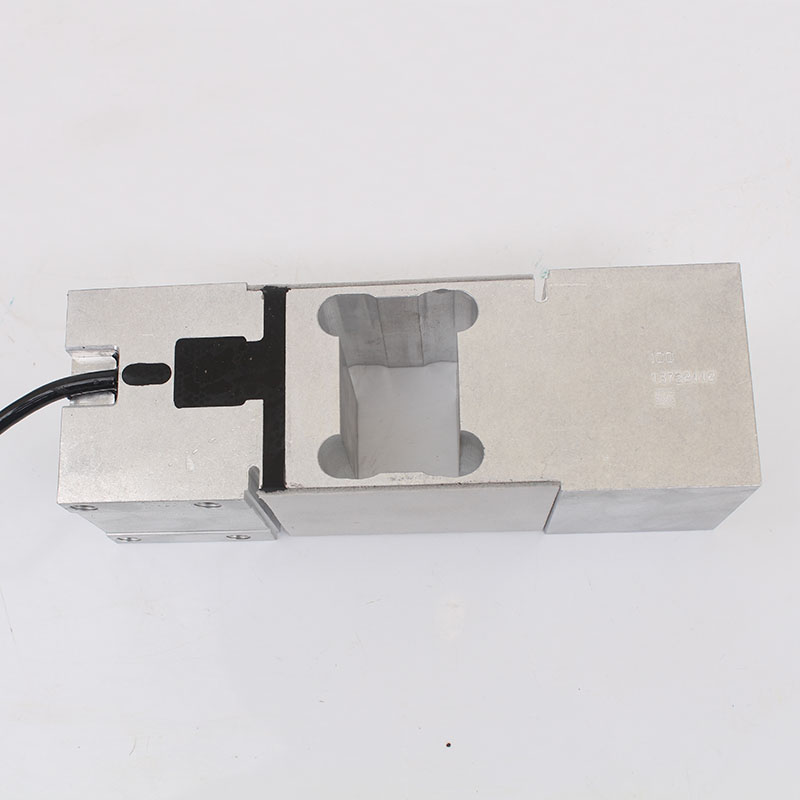

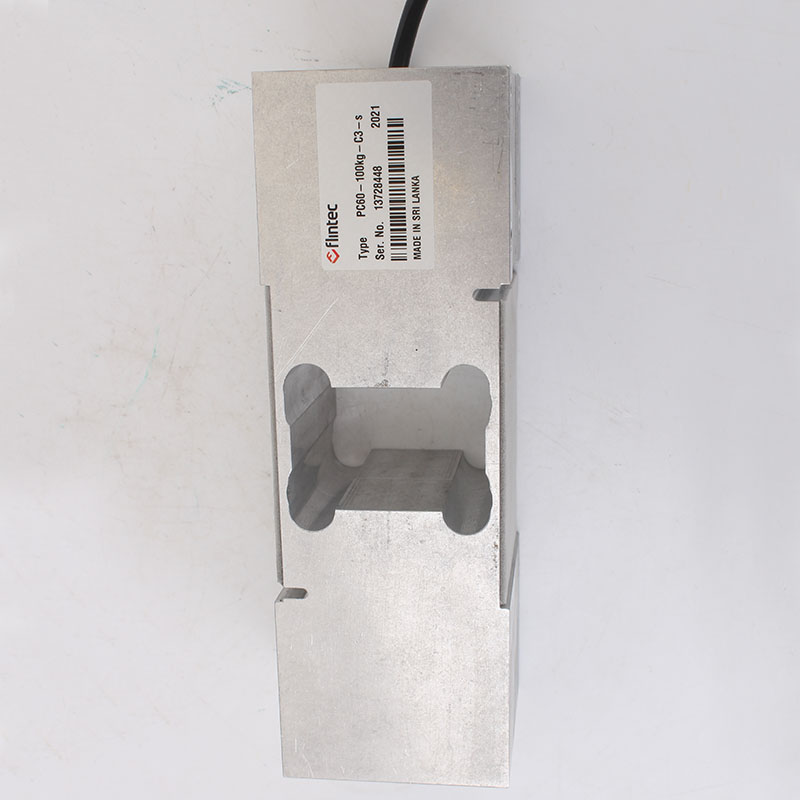

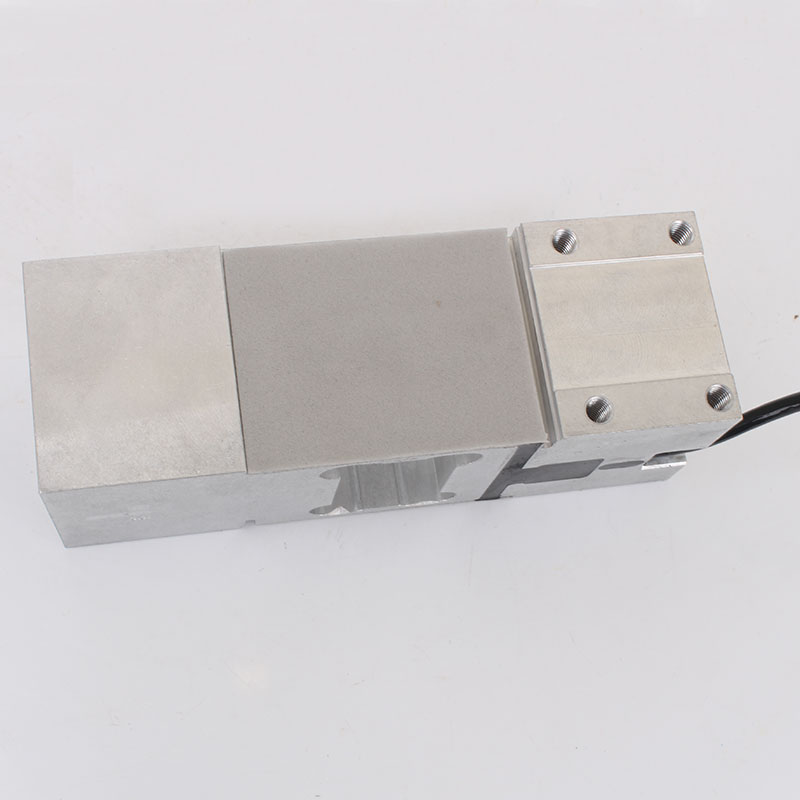

Тензодатчик РС60 Flintec
Описание
Тензодатчик РС60 Flintec предназначен для минимизации действия нагрузок и боковых смещений.
Область применения
- торговые, настольные, напольные весы,
- фасовочные/упаковочные аппараты,
- весовые контрольные системы.
Конструктивное исполнение
Датчик изготовлен из алюминия. Полимерная заливка измерительных элементов обеспечивает высокий класс защиты (IP67).
Наибольший предел измерений датчиков серии РС-60 от 30 до 750 кг. Рекомендуемый максимальный размер грузоприемной платформы весов, в которых используется датчик, составляет 600x600 мм.
Характеристики
| Модель | РС60 |
| Условное обозначение по ГОСТ 30129-96 | С3 -20/65 |
| Наибольший предел измерений (НПИ), кг | 30/ 50/ 100/ 200/ 300/ 500/ 750 |
| Класс точности по ГОСТ 30129-96 | С3 |
| Категория точности по документации изготовителя | С3 |
| Число поверочных интервалов, n | 3000 |
| Рабочий коэффициент передачи (РКП), мВ/В | 2,0±10% |
| Комбинированная погрешность, % РКП | |
| Рабочий температурный диапазон, С | -20...+65 |
| Входное сопротивление, Ом | 413±20 |
| Выходное сопротивление, Ом | 350±25 |
| Сопротивление изоляции, ГОм | >5 |
| Диапазон напряжения питания, В | 5...15 |
| Допустимая перегрузка, %НПИ | 150 |
| Перегрузка разрушающая, %НПИ | 300 |
| Материал корпуса датчика | алюминий |
| Кабель экранированный, количество жил/ длина | 6+1(экранная)/ 3м |
| Класс защиты по ГОСТ 14254-96 | IP 67 |
| Рекомендуемый максимальный размер платформы | 600х600 |
Схемы

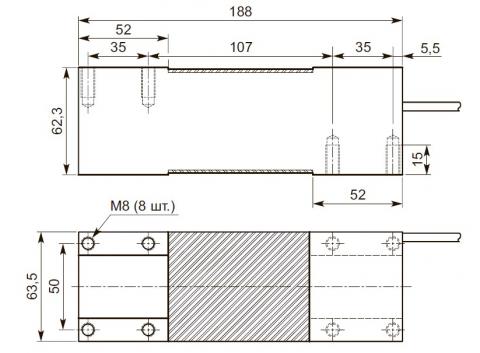

Рис.1. Схема габаритных размеров тензодатчика РС60
Комплектация
- Тензодатчик РС60 Flintec - 1 шт.
- Паспорт - 1 экз,
- Упаковка - 1 шт.
