Таймер ТК-5

Программируемый таймер ТК-5 представляет собой специальный цифровой прибор, при помощи которого можно осуществлять управление технологическим оборудованием, поддерживающим дискретный тип управления по установленной циклограмме. Устройство содержит восемь управляющих входов, восемь релейных выходов и точечную индикацию с использованием светодиодов.

Особенности конструкции и работы таймера ТК-5

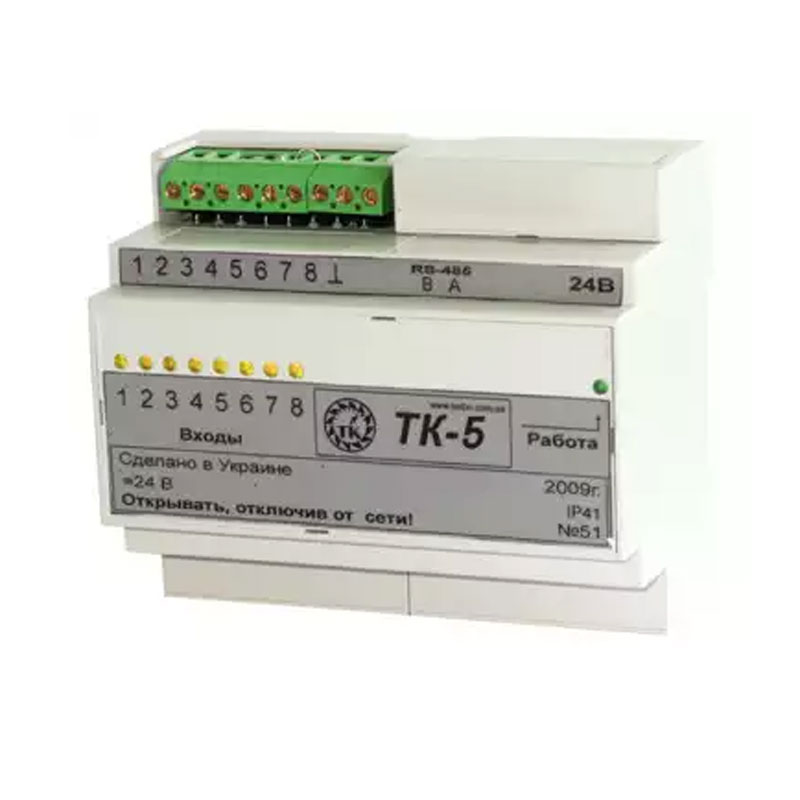

Предложенный прибор реализован в виде корпусного устройства из ударопрочного пластика с защищенностью от пыле- и влагопроникновения на уровне IP20. На передней панели прибора расположены 8 входов и 8 выходов, при помощи которых происходит управление технологическим оборудованием. О работе таймера свидетельствуют светодиодные индикаторы. Конструкция корпуса реализована так, что предусматривается крепление на стандартную 35-миллиметровую DIN-рельсу.

Циклограмма, по которой работает таймер ТК-5, может иметь максимальную продолжительность в пределе 10⁶ сек, дискретность установки времени составляет 1 секунду. Данные циклограммы заносятся в память таймера, которая является энергонезависимой. Максимально допускаемое число срабатываний для всех релейных систем составляет 100. Для настройки таймера используется стандартный интерфейс RS-485 и протокол передачи данных Modbus(RTU). Настройка прибора производится в программной среде специализированного софта, поставляемого вместе с таймером.
