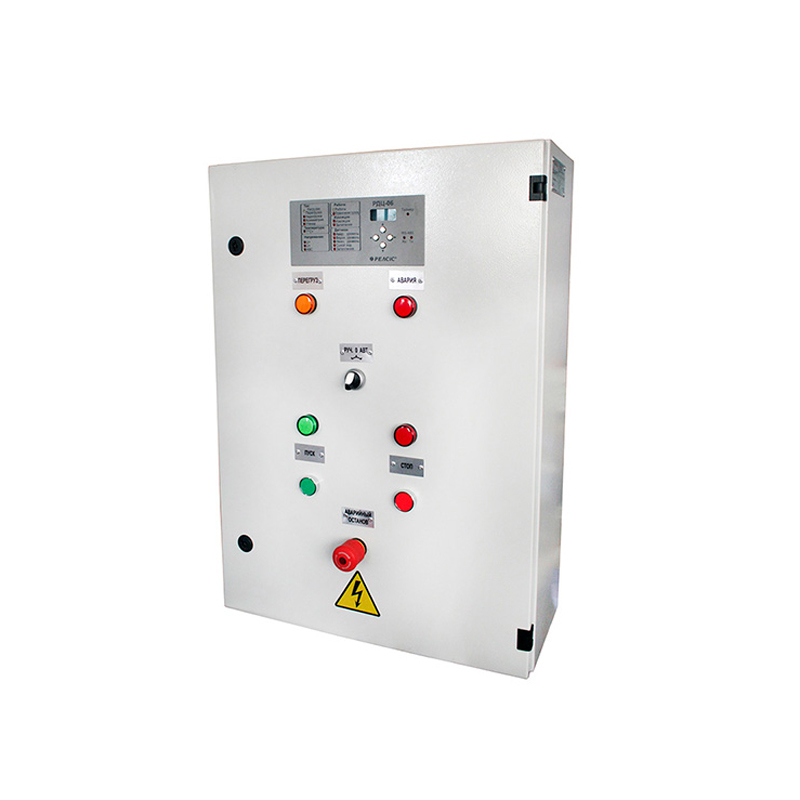

• Станции управления защиты двигателя СУЗД-01...06 фото навигации 1

Станции управления защиты двигателя СУЗД-01...06

Документация:
Руководство по эксплуатации(3.72 МБ)
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Станции СУЗД-01...06 предназначены для гармоничного объединения функций защиты, автоматического управления, сигнализации, индикации, мониторинга работы с функцией экономии электроэнергии трехфазных асинхронных электродвигателей, насосов, вентиляторов, компрессоров, подъемного и транспортного оборудования, промышленных объектов с напряжением питания 3х220/380 В мощностью от 0,25 до 320 кВт.

Характеристики

Технические характеристики
Функции устройства 01 03 04 05 06
Номинальные токи 1000 А
Функции защиты
Защита от перегруза по току + + + + +
Защита от больших импульсных перегрузок (КЗ ротор) + + + + +
Защита от работы с недогрузкой (по сухому ходу) + + + + +
Защита от понижения питающего напряжения + + + + +
Защита от превышения питающего напряжения + + + + +
Защита от асимметрии токов + + + + +
Защита от превышения уровня тока утечки на землю + + + + +
Защита от неправильного чередования фаз + + + + +
Защита от снижения сопротивления изоляции обмоток двигателя перед пуском + + + + +
Защита от залипание контактов пускателя перед пуском + + + + +
Защита от обрыва фаз + + + + +
Сервисные функции
Мониторинг и индикация:
  • ток по каждой фазе
 + + + + +
  • напряжение в сети по каждой фазе
 + + + + +
  • частота питающей сети
 + + + + +
  • cos φ электродвигателя
 - - + + +
  • текущая температура двигателя *
 + + + - +
  • текущая активная, реактивная и полная мощность двигателя
 - - + - +
Непосредственное измерение температуры ЭД внешним датчиком температуры (ДТ) - + + + +
Сброс аварийных параметров - - + - +
Пароль + + + + +
Счётчик моторесурса двигателя + + + + +
Цифровая индикация режимов работы + + + + +
Встроенный интерфейс RS-485 - - + - +
Возможность отключения неиспользуемых функций + + + + +
Журнал событий (до100) (энергонезависимый) - - + - +
Дополнительные функции
Автоматические повторные пуски (до 5) + + + + +
Автоматическое включение резерва (АВР) +/- +/- +/- +/- +/-
Плавный пуск по схеме «Υ-∆» +/- +/- +/- +/- +/-
Плавный пуск с применением устройства плавного пуска +/- +/- +/- +/- +/-
Частотное регулирование двигателя с применением частотного преобразователя +/- +/- +/- +/- +/-
Управление двигателем с помощью ПЛК     +/-   +/-
Работа двигателя в реверсом режиме +/- +/- +/- +/- +/-
Световая индикация перегрузки по току + + + + +
Управление двигателем по времени суток +/- +/- + +/- +
Управление двигателем по датчикам уровня - - - + +
Управление двигателем по датчику «сухого хода» - - - + +
Управление двигателем по датчику «затопления» - - - + +
Управление двигателем по датчикам температуры - + + + +
Освещения внутри СУЗД +/- +/- +/- +/- +/-
Обогрев внутри СУЗД +/- +/- +/- +/- +/-
Световая индикация состояния двигателя ВКЛ/ОТКЛ +/- +/- +/- +/- +/-
Предупредительная, аварийная сигнализация - +/- +/- +/- +/-
Звуковая сигнализация аварии +/- +/- +/- +/- +/-
Режим работы СУЗД «РУЧНОЙ» - «АВТОМАТ.» +/- +/- +/- +/- +/-
Управление двигателем «ПУСК» - «СТОП»; +/- +/- +/- +/- +/-
Аварийный останов кнопкой типа «грибок» +/- +/- +/- +/- +/-
Розетка для обслуживания +/- +/- +/- +/- +/-

* – при подключении датчика температуры.
Функции защиты, сервисные и дополнительные, реализуемые в станции управления, зависят от модификации станции.
Устройство защиты и комплектующие могут быть как отечественного так и импортного производства (по выбору заказчика).

Модификации

Станции управления защиты двигателя изготавливаются в таких типоисполнениях:

  • СУЗД-01...06 - станция управления и защиты на микропроцессорных реле защиты двигателя (РДЦ-01...06);
  • СУЗД-01...06Р - станция управления и защиты на микропроцессорных реле защиты двигателя с работой двигателя в реверсном режиме;
  • СУЗД-01...06А - станция управления и защиты на микропроцессорных реле защиты двигателя и питанием от резервной сети;
  • СУЗД-01...06 з/т - станция управления и защиты на микропроцессорных реле защиты двигателя с пуском электродвигателя по схеме "звезда-треугольник".
