Соединители ШК, ШН, ШЩ

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

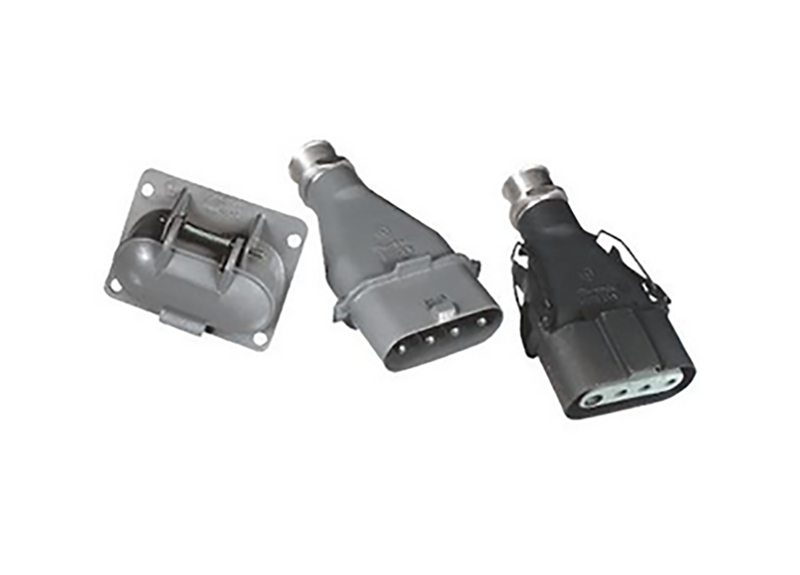

Соединители электрические низкочастотные штепсельные типа ШК, ШЩ, ШН.

Вилка (Розетка) ШК(Н,Щ) 4(3)х60 (15,25,100) В ОДК.566.000 ТУ, где ШК (Н, Щ) - соединитель штепсельный кабельный (настенный, щитовой) 4 (3) - количество контактов; 15 (25, 60, 100) - сила тока на контакт; В - всеклиматическое исполнение В2.1 по ГОСТ 15150-69; отсутствие буквы - УХЛ2.1 по ГОСТ 15150-69; ОДК.566.000 ТУ - обозначение технических условий. Вид покрытия контактов: без покрытия - для исполнения УХЛ, серебро - для исполнения В.

Технические характеристики соединителей ШК, ШН, ШЩ

  • Сила тока, А 15; 25; 60; 100.
  • Напряжение, В (ампл ), не более 400;
  • Сопротивление контактов, мОм, не более:
    • для соединителей на 60 А исполнения УХЛ 1;
    • для соединителей на 25 А исполнения УХЛ 3;
    • для соединителей на 15 А исполнения УХЛ 5;
    • для соединителей исполнения В (всех типоконструкций) 1.
  • Электрическая прочность изоляции, В (ампл ) 1600;
  • Сопротивление изоляции, МОм, не менее 5000;
  • Число сочленений-расчленений 1000;
  • Минимальная наработка, ч 30000;
  • Минимальный срок сохраняемости, лет 25.

Условия эксплуатации

  • Повышенная рабочая температура, °С:
    • для исполнения УХЛ 50;
    • для исполнения В 80.
  • Пониженная рабочая температура, °С минус 50;
  • Смена температур, °С:
    • для исполнения УХЛ от 70 до минус 50;
    • для исполнения В от 100 до минус 50.
  • Повышенная относительная влажность воздуха, %:
    • для исполнения В при температуре 35 °С 98;
    • для исполнения УХЛ при температуре 25 °С 98.
  • Иней и роса (исполнение В в сочлененном состоянии);
  • Дождь (соединители кабельные исполнения В в сочлененном состоянии);
  • Динамическая пыль (исполнение В в сочлененном состоянии);
  • Хвостовики контактов соединителей (вилок, розеток) должны допускать.
  • присоединение кабелей сечением жил, мм2, не менее:
    • на токи 15 и 25 А 6;
    • на токи 60 и 100 А 10.
  • Хвостовики контактов соединителей (вилок, розеток) обеспечивают;
  • прочное соединение с жилой кабеля зажимным винтом;
  • Хвостовики контактов для крепления жил кабеля имеют отверстия диаметром, мм:
    • у соединителей на 15 А 4,2;
    • у соединителей на 25 А 5,5;
    • у соединителей на 60 и 100 А 8,5.
