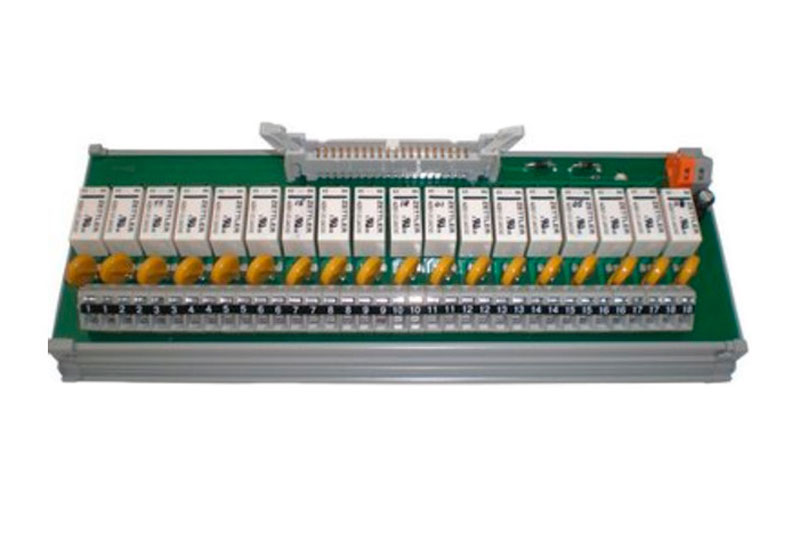

Соединитель блочный релейный СБР-18

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Соединитель блочный релейный СБР-18 предназначен для коммутации сигналов (включения и выключения сильноточных цепей), управления электромагнитными клапанами, контакторами, пускателями, активизации систем аварийной сигнализации. Используются с модулями вывода дискретных сигналов DO-18 в составе МТМ РЭ-160-МК.

Монтаж осуществляется на Din рельс.

Основные функции

один переключающийся контакт (нормально замкнутый или нормально разомкнутый - выбирается потребителем;
поканальная гальваноразвязка;
светодиодная индикация питания выходов реле.

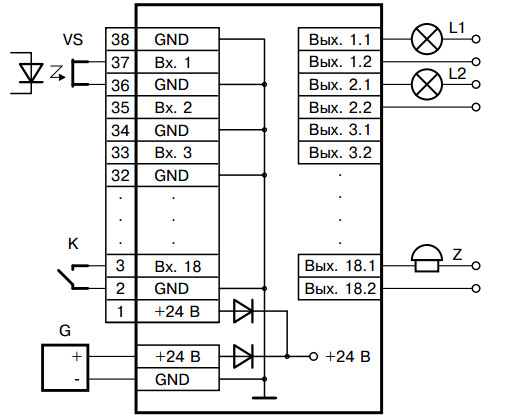

Схема подключения СБР-18

рис. 1 - Схема подключения СБР-18

Характеристики

Технические характеристики
Количество гальванически развязанных каналов	18
Коммутационная способность выходов реле:
DC	150 В / 1 А
AC	240 В / 1 А
Максимальная коммутируемая мощность:
DC	60 Вт
AC	120 ВА
Напряжение питания:	DC 24 В +10% -15%
при поставке в комплекте с МТМ101	АС 197...242 В
при поставке в комплекте с МТМ140, МТМ141, МТМ142	АС 100...250 В
Максимальная потребляемая мощность, не более	5 Вт

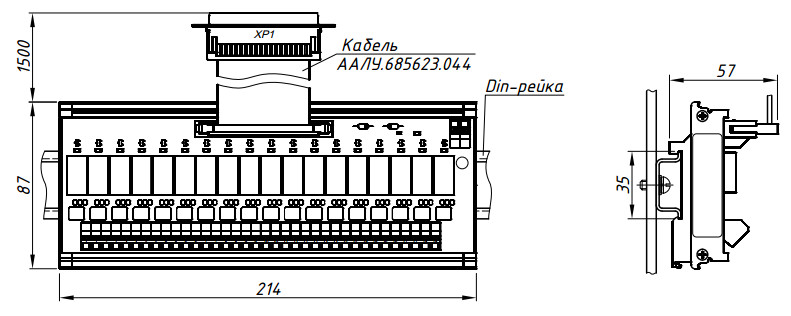

Габаритные размеры, не более	214x85x57
Масса, не более	0,3 кг
