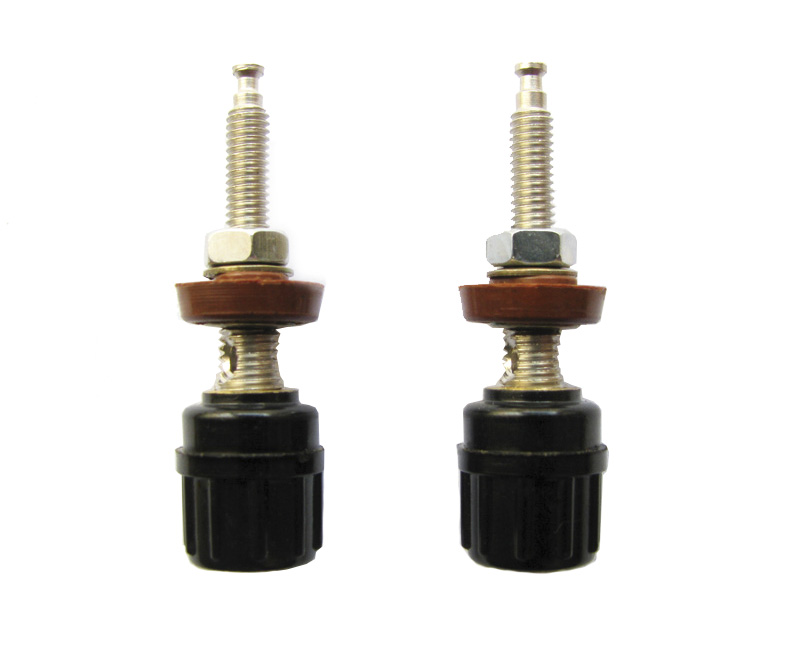

Зажимы малогабаритные ЗМЗ, ЗМП

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Зажимы ЗМЗ, ЗМП являются малогабаритными коммутационными устройствами, используемыми в низковольтных электрических цепях. С их помощью осуществляется подключение аппаратуры для контроля параметров электрических цепей, обеспечивается коммутация проводов и кабелей, а также различных коннекторов. Широкое применение зажимы получили при подключении приемников постоянного тока (U=36 В), используемых в транспорте наземного, воздушного и морского типа.

Особенности применения

Зажимы предназначены для установки в электрические цепи, максимальное напряжение которых может составить 0,25 кВ, а сила тока (постоянного или переменного) может достигать 6 А. Коммутационные зажимы могут реализовываться в двух модификациях ЗМЗ и ЗМП. Первое исполнение представляет собой заземляющий зажим, который имеет стержень, коммутирующий с установочной платой. Второй вариант зажима владеет стержнем, который надежно изолирован от платы.

Эксплуатационные условия

Устройства ЗМЗ и ЗМП предназначены для работы в токонепроводящей среде. Температура воздуха в рабочей области может варьироваться в широких пределах – от -60 до +100°C. В процессе эксплуатации зажимы должны выдерживать 1000 подключений проводников, которые не находятся под напряжением.

Технические характеристики
Наименование Значения
Напряжение, В 250
Частота, Гц 50
Ток, А 6
Вес, г 8
Тип зажимов
ЗМЗ зажим заземляющий, со стержнем, имеющим надежный контакт с установочной платой;
ЗМП зажим со стержнем, изолированным от установочной платы.
Наработка на отказ, ч 10000
Габариты, мм 13,5х43 мм
Диапазон рабочих температур, °C -60...+100
Срок хранения, лет 15
