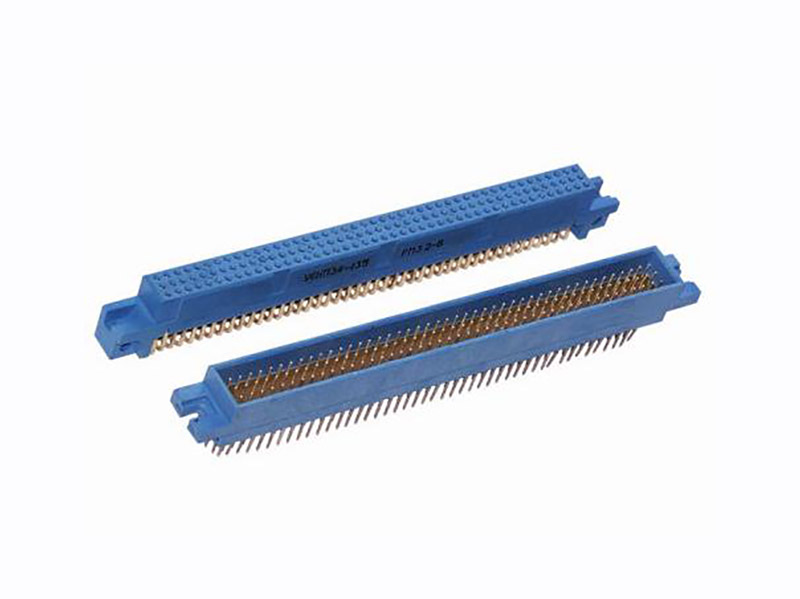

Соединители УCНП34

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Соединители электрические низкочастотные прямоугольные типа УСНП34.

Вилка (розетка) УСНП34-135(113,90,69,46) В(Р) П 2(3) 1(2)-В
ТУ У 14308479.007-2002, ВКШУ.430429.007 ТУ, где:
У - Украина;
СНП - соединитель низкочастотный, прямоугольный;
34 - порядковый номер разработки;
135 (113, 90, 69, 46) - количество контактов;
Тип контакта: В - штыревой контакт, Р - гнездовой контакт;
П - способ монтажа: пайка;
Тип хвостовика:
2 - хвостовик для прямого монтажа в отверстие печатной платы,
3 - хвостовик для углового монтажа в отверстие печатной платы;
Покрытие рабочей части контактов: 1 - золото, 2 - серебро;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150-69;
ТУ У 14308479.007-2002, ВКШУ.430429.007 ТУ - обозначение технических условий.

Технические характеристики соединителей УCНП34

  • Рабочий ток на контакт, А 1,8;
  • Напряжение, В, не более 150;
  • Сопротивление контактов, мОм, не более 15;
  • Сопротивление изоляции, МОм, не менее 5000;
  • Электрическая прочность изоляции, В (ампл ) 800;
  • Емкость между любыми контактами, пФ, не более 2,5;
  • Усилие расчленения контактов с контрольным
    калибром, Н (кгс) 0,14 - 0,5 (0,014 - 0,05)
  • Усилие расчленения соединителей, Н (кгс), не более:
    • УСНП34-135 95 (9,5);
    • УСНП34-113 85 (8,5);
    • УСНП34-90 70 (7,0);
    • УСНП34-69 60 (6,0);
    • УСНП34-46 45 (4,5).
  • Число сочленений-расчленений 500;
  • Минимальная наработка, ч:
    • для соединителей с золотым покрытием контактов 15000;
    • для соединителей с серебряным покрытием контактов 10000.
  • Минимальный срок сохраняемости, лет 15.

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1 - 2000;
    • амплитуда ускорения, м/с2 (g) 100 (10).
  • Акустический шум:
    • диапазон частот, Гц 50 - 10000;
    • уровень звукового давления, дБ 150.
  • Механический удар одиночного действия:
    • пиковое ударное ускорение, м/с2 (g) 4905 (500);
    • длительность действия, мс 1 - 2.
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 392 (40);
    • длительность действия, мс 2 - 10.
  • Линейное ускорение, м/с2 (g) 245 (25);
  • Атмосферное пониженное давление, Па (мм рт ст ):
    • рабочее 399,9 (3);
    • предельное 1,2·104 (90).
  • Повышенная рабочая температура среды, °С 70;
  • Пониженная рабочая температура среды, °С минус 60;
  • Смена температур:
    • от максимальной температуры соединителя (с учетом температуры перегрева контактов) от 100;
    • до предельной пониженной температуры,°С до минус 60.
  • Повышенная относительная влажность воздуха при температуре 35 °С, % 98;
  • Степень жесткости Х;
  • Иней и роса, соляной (морской) туман, статическая пыль (песок),
    солнечное излучение, плесневые грибы.
