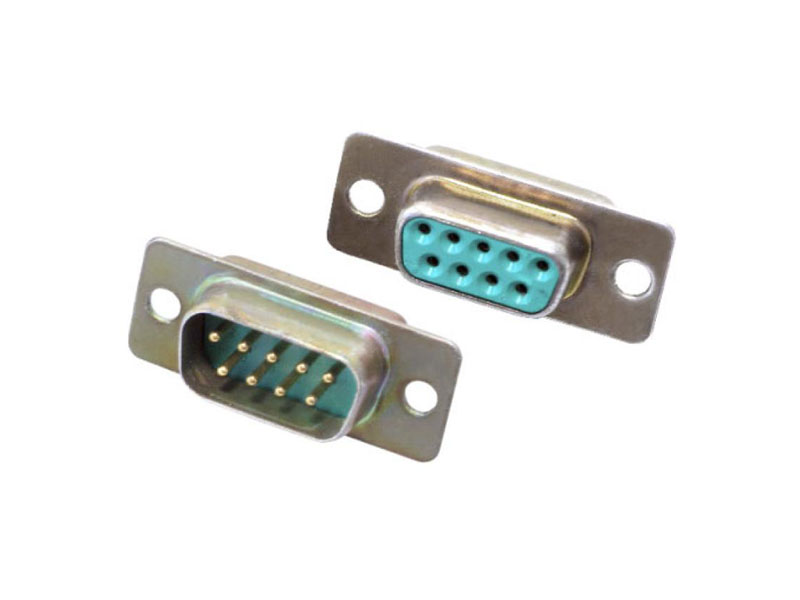

Соединители УЗНП8

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Соединители электрические низкочастотные прямоугольные типа УЗНП8.

Соединитель УЗНП8-15(23,32,50) В(Р) П 120 В ТУ У 31.2-14308479-017:2006, где:
У - Украина;
ЗНП - соединитель низкочастотный прямоугольный;
8 - порядковый номер разработки;
15 (23, 32, 50) - количество контактов;
В(Р) - тип контакта: В - штыревой (вилка), Р - гнездовой (розетка);
П - способ монтажа - пайка;
1 - тип хвостовика - для объёмного монтажа;
2 - покрытие рабочей части контактов - серебро;
0 - тип кожуха - кожух отсутствует;
В - климатическое исполнение - В2.1 по ГОСТ 15150-69;
ТУ У 31.2-14308479-017:2006 - обозначение технических условий.

Технические характеристики соединителей УЗНП8

  • Рабочий ток на контакт, А, не более 3;
  • Рабочее напряжение, В (ампл ), не более 400;
  • Сопротивление контактов, мОм, не более 5;
  • Сопротивление изоляции, МОм, не менее 5000;
  • Емкость между контактами, пФ, не более: 3;
  • Электрическая прочность изоляции, В (ампл ) 1600;
  • Усилие расчленения контактов (гнёзд) с контрольным
    калибром, Н (кгс): 0,4 (0,04) - 1,7 (0,17);
  • Количество сочленений-расчленений 500;
  • Минимальная наработка, ч 10000;
  • Минимальный срок сохраняемости, лет 15.

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1 - 5000;
    • амплитуда ускорения, м/с2 (g) 500 (50).
  • Акустический шум:
    • диапазон частот, Гц 50 - 10000;
    • уровень звукового давления, дБ 170.
  • Механический удар одиночного действия:
    • пиковое ударное ускорение м/с2 (g) 10000 (1000);
    • длительность действия, мс 0,1 - 2.
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 1500 (150);
    • длительность действия, мс 1 - 5.
  • Линейное ускорение, м/с2 (g) 2000 (200);
  • Атмосферное пониженное давление:
    • рабочее, кПа (мм рт ст ) 1,34·10-10 (10-12);
    • предельное, Па (мм рт ст ) 1,2·104 (90).
  • Повышенное рабочее давление, Па (кгс/см2) 29,4·104 (3);
  • Повышенная температура среды, °С:
    • рабочая 125;
    • предельная 70.
  • Пониженная температура среды, °С:
    • рабочая минус 60;
    • предельная минус 60.
  • Смена температур:
  • от максимальной температуры соединителя
    (с учетом температуры перегрева контактов), °С 155;
  • до предельной пониженной температуры среды, °С минус 60.
  • Повышенная относительная влажность при температуре 35 °С, % 98;
  • Иней и роса, соляной туман, солнечное излучение, плесневые грибы, статическая пыль;
  • Хвостовики контактов соединителей допускают присоединение проводов сечением, мм2:
  • при нагрузке током до 3 А 0,35;
  • при нагрузке током более 3 А 0,75.
