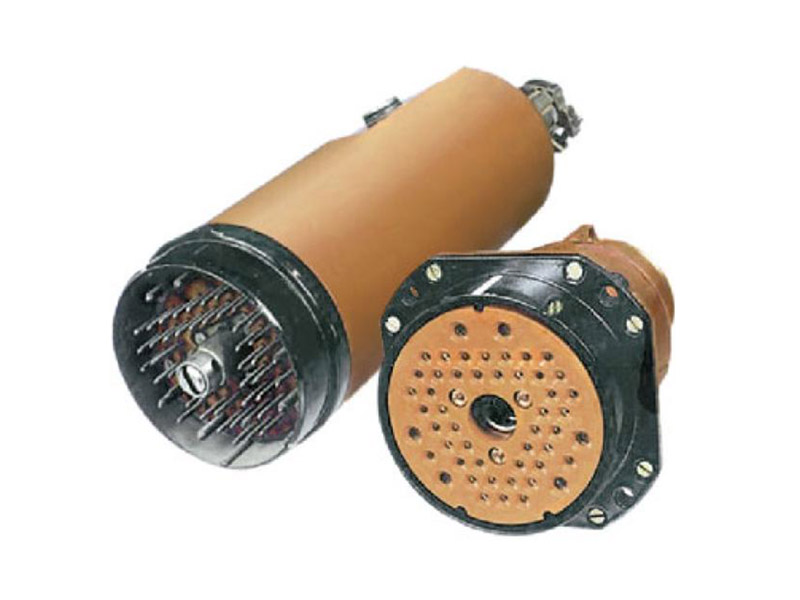

Соединители 2РА, 2РР

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Соединители электроразрывные низкочастотные типа 2РА, 2РР.

Вилка (Розетка) 2РА(Р)-50(69) ИЮ0.364.028 ТУ, где
2Р - условное обозначение типа соединителя;
А - разрывной межблочный;
Р - разрывной;
50 (69) - количество контактов;
ИЮ0.364.028 ТУ - обозначение технических условий;
Вид покрытия контактов - серебро;
Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69.

Технические характеристики соединителей 2РА, 2РР

  • Токовая нагрузка, А:
    • для 50-контактных соединителей :
      • 100% контактов D 3,5 мм 50
      • 12 % контактов D 1,8 мм 10
      • 28 % контактов D 1,8 мм 2
      • 20 % контактов D 1,8 мм 1
      • 40 % контактов D 1,8 мм 0,5
    • для 69-контактных соединителей :
      • 12 % контактов D 1,8 мм 10
      • 28 % контактов D 1,8 мм 2
      • 20 % контактов D 1,8 мм 1
      • 40 % контактов D 1,8 мм 0,5
  • Напряжение, В, не более 60;
  • Испытательное напряжения, В (ампл ) 1500;
  • Сопротивление контактов, мОм, не более:
    • D 1,8 мм 3;
    • D 3,5 мм 1.
  • Сопротивление изоляции, МОм 1000;
  • Усилие расчленения гнёзд с контрольным калибром, Н (кгс):
    • D 1,8 мм 0,5 - 1,5 (0,05 - 0,15);
    • D 3,5 мм 1,5 - 3,0 (0,15 - 0,30).
  • Усилие расчленения соединителей 2РА, Н (кгс), не более 300 (30);
  • Усилие сочленения соединителей 2РА, Н (кгс), не более 450 (45);
  • Число сочленений-расчленений 500;
  • Минимальная наработка, ч 1000;
  • Минимальный срок сохраняемости, лет 13,5.

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1 - 2500;
    • амплитуда ускорения, м/с2 (g) 100 (10).
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 400 (40);
  • Линейное ускорение, м/с2 (g) 250 (25);
  • Атмосферное пониженное рабочее давление, Па (мм рт ст ) 133·10-6 (10-6);
  • Повышенная рабочая температура среды, °С 70;
  • Пониженная рабочая температура среды, °С минус 60;
  • Смена температуры среды (с учетом температуры перегрева контактов), °С:
    • 69-контактного от 80 до минус 60;
    • 50-контактного от 100 до минус 60.
  • Повышенная относительная влажность воздуха при температуре 25 °С, % 98;
  • Дождь, иней и роса, динамическая пыль.
