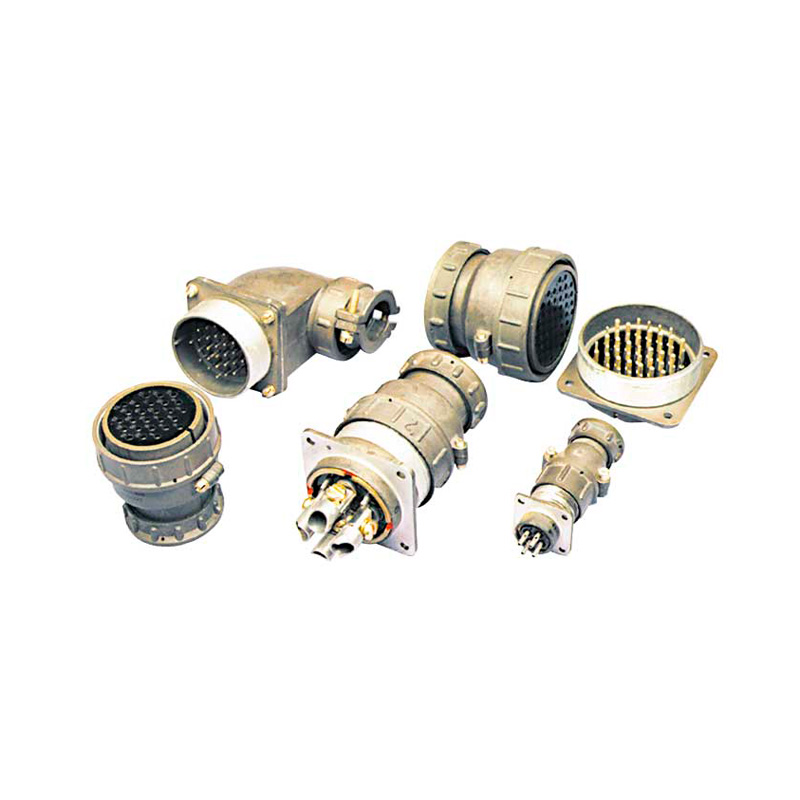

Соединители Р

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Соединители Р применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Структура условного обозначения

Соединители Р маркируются так: Р16(20,28,32,36,40,48,55,60)П(ПК,СК,У)1(4,7,9,14,17,28,38,47)Э (Н)Ш(Г)1(2,4,5,7)ЛН, где:

  • Р - тип соединителя - соединитель цилиндрический.
  • 16, 20, 28, 32, 36, 40, 48, 55, 60 - типоразмер.
  • Конструктивное исполнение приборной части:
    • П - без патрубка;
    • ПК - с прямым патрубком;
    • СК - с угловым патрубком.
  • Конструктивное исполнение кабельной части:
    • П - с прямым патрубком;
    • У - с угловым патрубком.
  • 1, 4, 7, 9, 14, 17, 28, 38, 47 - количество контактов.
  • Вид гайки патрубка:
    • Э - для экранированного кабеля;
    • Н - для экранированного кабеля.
  • Вид контактов приборных соединителей:
    • Ш - вилка (штырь);
    • Г - розетка (гнездо).
  • Вид контактов кабельных соединителей:
    • Ш - розетка (гнездо);
    • Г - вилка (штырь).
  • 1, 2, 4, 5, 7 - сочетание контактов.
  • Л - левые кабельные розетки (предназначены для сочленения с переходником типа РГ-П).
  • Покрытие контактов:
    • Н - никель;
    • отсутствие буквы - серебро.

Конструктивное исполнение

Устройства изготовлены в климатическом исполнении УХЛ, имеют резьбовое сочленение. Контакты соединителей Р покрыты золотом или серебром, метод монтажа - пайка.

Эксплуатация

Оптимальными условиями для использования соединителей Р являются:

  • температура окружающей среды от -60 до +85оС,
  • атмосферное давление 1,3х10-4 (10-6) Па (мм.рт.ст.).

Характеристики

Технические характеристики
Параметр Значение
Максимальное рабочее напряжение постоянного тока, не более: 2100 В
Сопротивление электрического контакта, не более, мОм
серебро
никель
2,5
10,0
Сопротивление изоляции в нормальных климатических условиях, не менее 5000 МОм
Минимальная наработка, ч 1000
При числе сочленений-расчленений 500
Минимальный срок сохраняемости, лет 15
